3.5
Verdichtersteuerung und Alarmfunktionen
Standard-Kolbenverdichter können entweder mit einem analogen Überwachungs- und Rege-
lungssystem oder mit dem Überwachungs-, Sicherheits- und Steuerungssystem UniSAB aus-
gestattet werden.
3.6
Alarme und Warnungen
Analoges System
Analoge Überwachungs- und Regelsysteme erfordern immer einen externen Schaltkasten zur
Leistungsregelung. Der Kasten kann Alarme auslösen.
Das Sicherheitssystem besteht aus den folgenden Komponenten:
KP1: Niederdruck-Druckschalter
Stoppt den Verdichter bei einem zu niedrigen Druck in der Kälteanlage.
KP5: Zwischendruck-Druckschalter
(Nur TSMC-Verdichter)
Stoppt den Verdichter bei einem zu hohen Zwischendruck.
KP7ABS: Hochdruck-Druckschalter
Der Verdichter ist standardmäßig mit einem Hochdruck-Druckschalter ausgestattet, der so ein-
gestellt ist, dass der Verdichter gestoppt wird, wenn der Enddruck auf einen Wert steigt, der
höher ist als der Auslegungsdruck (PS) x 0,9 oder der 2 bar unter der Einstellung des Bypass-
Ventils liegt – je nachdem, welches der niedrigere Wert ist.
MP55: Öldifferenz-Druckschalter
Stoppt den Verdichter bei einem zu niedrigen Öldruck im Schmiersystem.

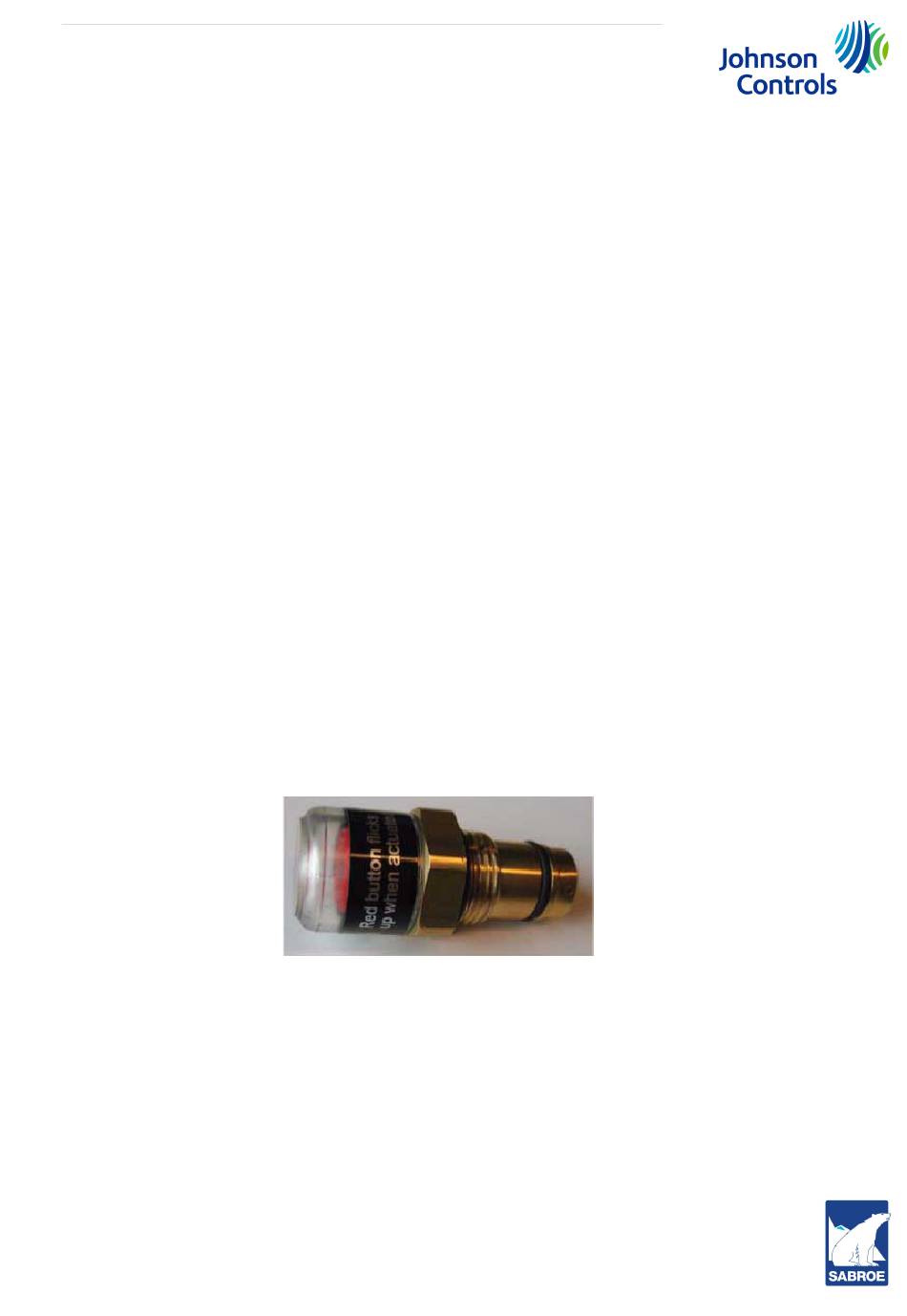

Differenzdruckwarnung für externen Ölfilter (mechanisch)
Der rote Knopf auf dem Differenzdruckgerät springt heraus, wenn der Differenzdruck 2,5 bar
übersteigt.
Abb. 14
KP98: Druckrohrtemperaturschalter
Stoppt den Verdichter bei einer zu hohen Druckgastemperatur.
KP98: Öltemperaturschalter
Stoppt den Verdichter bei einer zu hohen Öltemperatur.
Die Sicherheitsausrüstung stoppt den Verdichter, sobald die Höchst- oder Tiefstwerte über-
schritten werden. Beheben Sie in diesem Fall die Störung, bevor Sie die Anlage wieder ein-
schalten. Um Unfälle zu vermeiden, lässt sich die Anlage nicht starten, ohne dass die Funktion
des Sicherheits-Druckschalters aktiviert wurde. Druck- und Temperaturschalter sind bei Liefe-
rung nicht voreingestellt, sondern müssen während der Startphase eingestellt werden. Geben
Sie die Einstellwerte in Tabelle 8: Druck- und Temperatureinstellungen für Verdichter vom Typ
SMC/TSMC ein. Prüfen Sie die Einstellwerte, bevor Sie die Anlage einschalten.
Betriebshandbuch – SMC/TSMC 100 Mk 4 LL & Mk 5 (einschließlich ATEX-Ausführung)
001573 de 2023.05
31/54
