Sicherheit
•
Setzen Sie nur Original-Ersatzteile von Johnson Controls Denmark ein. Andere Ersatz-
teile können die Sicherheit des Verdichters/Aggregats beeinträchtigen.
•
Beim Durchführen von Wartungsarbeiten muss der Hauptschalter verriegelt sein.
•
Tragen Sie Handschuhe und eine Schutzbrille und vergewissern Sie sich, dass sich in
unmittelbarer Nähe eine Gasmaske befindet. Benutzen Sie auch eine Schutzausrüs-
tung für Arbeiten an elektrischen Anlagen sowie Werkzeuge, die für Arbeiten an elektri-
schen Anlagen geeignet sind.
•
Achten Sie beim Abbau des oberen Deckels besonders auf die hohen Federkräfte.
Beim Lösen der Schrauben hebt sich der Deckel selbsttätig vom Rahmen hoch.

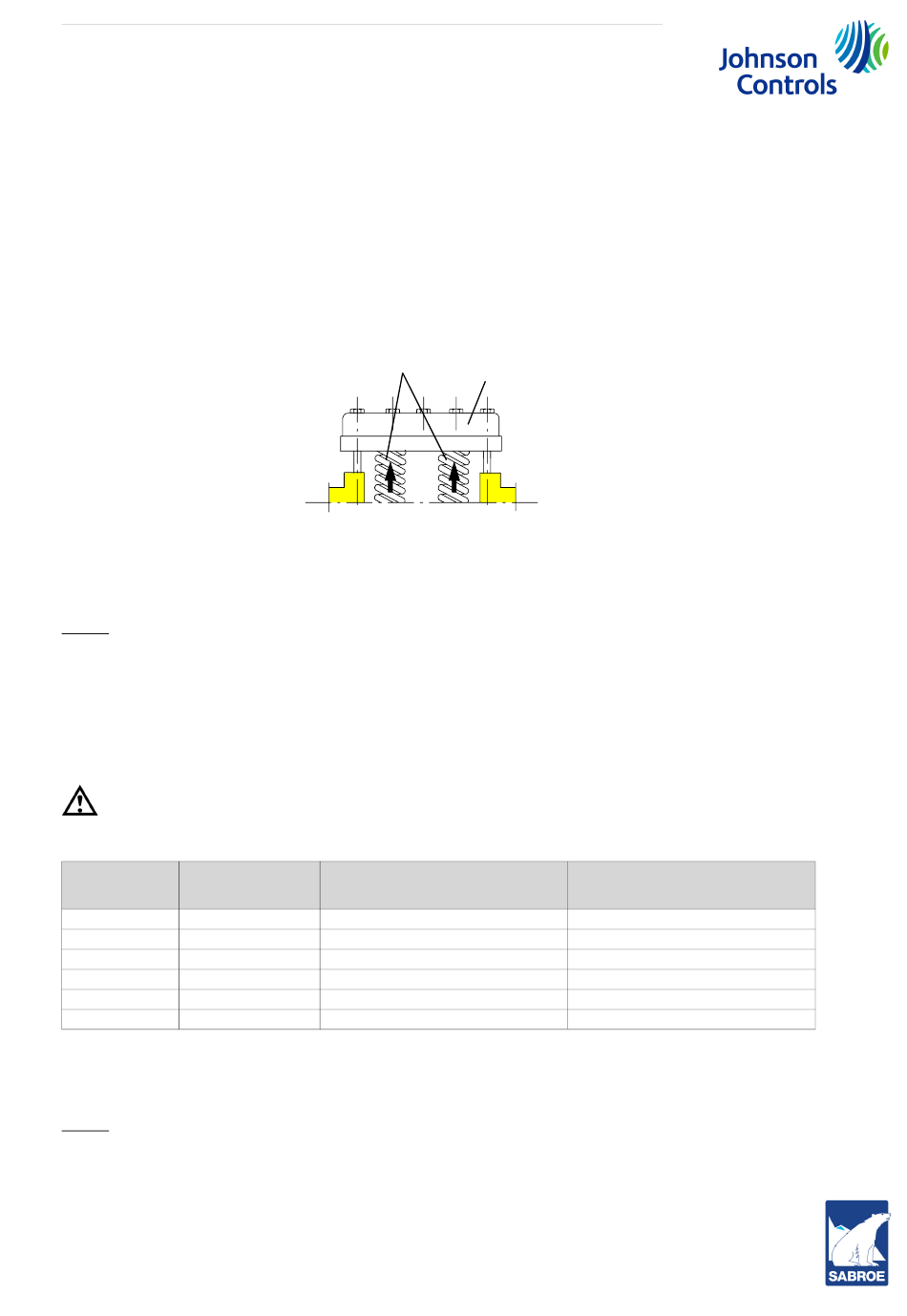

Abb. 13: Federn und oberer Deckel
•
Lassen Sie vor dem Abbau der Seitendeckel das Öl aus dem Kurbelgehäuse ab.
•
Prüfen Sie, ob der Heizstab im Kurbelgehäuse spannungslos ist.
ATEX:
•
Alle Teile sollten elektrisch leitend sein, um eine Funkenbildung zu verhindern, wenn
sich statische Elektrizität aufbaut.
•
Die Werkstoffe sollten nur einen begrenzten Anteil an Leichtmetallen enthalten.
•
Original-Teile von Johnson Controls Denmark dürfen nicht durch nicht spezifizierte Tei-
le ersetzt werden, die keine ATEX-Zulassung aufweisen.
Warnung!
Bei ATEX-Ausführungen müssen die Grenzwerte in Tabelle 2 stets eingehalten werden.
Temp.-
Max. Oberflä-
Klasse
chentemp.
T1
450 °C
T2
300 °C
T3
200 °C
T4
135 °C
T5
100 °C
T6
85 °C
Tabelle 2: ATEX-Temperaturklassen – Kolbenverdichter
2.4.4
Elektroinstallation
ATEX:
Bei ATEX-Ausführungen sind alle Elektroinstallationen des Verdichters gemäß der ATEX-
Richtlinie ausgeführt. Falls die Installationen erweitert oder Zusatzgeräte montiert werden,
muss dies ebenfalls in Übereinstimmung mit der ATEX-Richtlinie umgesetzt werden.
Für Geräte, die nicht von Johnson Controls Denmark geliefert wurden, übernimmt der Auftrag-
nehmer die Verantwortung dafür, dass die Geräte der ATEX-Richtlinie entsprechen.
Betriebshandbuch – SMC/TSMC 100 Mk 4 LL & Mk 5 (einschließlich ATEX-Ausführung)
001573 de 2023.05
Federn
Oberer Deckel
Max. Öltemperatur
Wellendichtung
430 °C
280 °C
180 °C
115 °C
80 °C
65 °C
21/54
Min. Zündtemp.
Öl
500 °C
350 °C
250 °C
185 °C
150 °C
135 °C
