DE

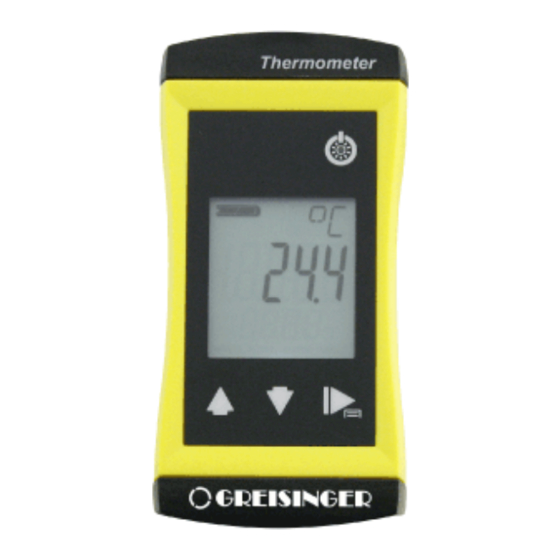

G 1710
Alarm-Thermometer
Fest verbundener Fühler

Wasserdicht

Präzise und schnell

Betriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GREISINGER G 1710

Inhaltszusammenfassung für GREISINGER G 1710

  • Seite 1 Betriebsanleitung G 1710 Alarm-Thermometer Fest verbundener Fühler    Wasserdicht    Präzise und schnell   ...

  • Seite 2: Inhaltsverzeichnis

    Sicherheitshinweise .......................... 6 Bestimmungsgemäße Verwendung......................  7 Qualifiziertes Personal..........................  8 Beschreibung............................ 9 Lieferumfang............................ 9 Funktionsbeschreibung.........................  9 Produkt auf einen Blick........................ 10 Das G 1710............................ 10 Anzeigeelemente .......................... 10 Bedienelemente.......................... 10 Bedienung ............................ 12 Inbetriebnahme...........................  12 5.1.1 Erläuterung ............................ 12 Konfiguration............................ 12 5.2.1...
  • Seite 3 Inhaltsverzeichnis Entsorgung............................ 22 Technische Daten .......................... 23 Ersatzteile und Zubehör........................ 24 Service ...............................  25 12.1 Hersteller ............................ 25 12.2 Reparatur............................ 25 12.3 Vertriebstöchter .......................... 26 B-H86.0.0B.DB1-1.0 3 / 26...

  • Seite 4: Über Diese Dokumentation

    1 | Über diese Dokumentation G 1710 1 Über diese Dokumentation 1.1 Vorwort Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedie- nung des Produktes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lesebereit und am besten, in unmittelbarer Nähe des Produktes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können.

  • Seite 5: Aufbau Dieser Dokumentation

    G 1710 Über diese Dokumentation | 1 1.5 Aufbau dieser Dokumentation Beschreibung Zu Beginn wird in der Beschreibung das jeweilige Kapitel erläutert. Voraussetzung Anschließend werden alle für den Handlungsschritt erforderlichen Voraussetzungen aufgeführt. Handlungsanweisung Vom Personal / Anwender auszuführende Tätigkeiten sind als nummerierte Hand- lungsanweisungen dargestellt.

  • Seite 6: Sicherheit

    2 | Sicherheit G 1710 2 Sicherheit 2.1 Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen.

  • Seite 7: Bestimmungsgemäße Verwendung

    G 1710 Sicherheit | 2 VORSICHT Fehlverhalten! Wenn anzunehmen ist, dass das Produkt nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beein- trächtigt sein, wenn es z.B.

  • Seite 8: Qualifiziertes Personal

    2 | Sicherheit G 1710 2.5 Qualifiziertes Personal Zur Inbetriebnahme, Betrieb und Wartung muss das betroffene Personal einen ausrei- chenden Wissensstand zum Messverfahren und der Bedeutung der Messwerte ha- ben, dazu leistet dieses Dokument einen wertvollen Beitrag. Die Anweisungen in die- sem Dokument müssen verstanden, beachtet und befolgt werden.

  • Seite 9: Beschreibung

    G 1710 Beschreibung | 3 3 Beschreibung 3.1 Lieferumfang Bitte überprüfen Sie die Vollständigkeit Ihres Produktes nach dem Öffnen der Verpa- ckung. Sie sollten folgende Komponenten vorfinden: – Kurzanleitung – Handmessgerät, betriebsbereit inklusive Batterien – Fest angeschlossener Temperaturfühler – Prüfprotokoll 3.2 Funktionsbeschreibung...

  • Seite 10: Produkt Auf Einen Blick

    4 | Produkt auf einen Blick G 1710 4 Produkt auf einen Blick 4.1 Das G 1710 LCD Anzeige G 1710 G 1710 4.2 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten gegebenenfalls mit Instabil- symbol oder Art des Modus Min/Max/Hold Hauptanzeige Messwert der aktuellen Temperatur oder Wert für...
  • Seite 11 G 1710 Produkt auf einen Blick | 4 Funktionstaste Kurz drücken Messwert einfrieren Rückkehr zur Messwertanzeige Nächsten Parameter aufrufen Lang drücken 2s Menü aufrufen und beenden, Änderungen werden gespeichert B-H86.0.0B.DB1-1.0 11 / 26...

  • Seite 12: Bedienung

    5 | Bedienung G 1710 5 Bedienung 5.1 Inbetriebnahme 5.1.1 Erläuterung Beschreibung Durch die Ein-/ Austaste wird das Produkt eingeschaltet, gegebenenfalls muss das Produkt noch konfiguriert werden. Siehe Konfiguration [} S. 12]. Voraussetzung – Ausreichend volle Batterien sind in das Produkt eingelegt.

  • Seite 13: Parameter Des Konfigurationsmenüs Konfigurieren

    G 1710 Bedienung | 5 5. Nachdem das Menü Konfiguration komplett durchlaufen wurde, werden die Ände- rungen gespeichert. In der Anzeige erscheint STOR. Das Menü Konfiguration kann bei einem beliebigen Parameter verlassen werden, indem die Funktionstaste 2 Se- kunden gedrückt wird. Die bis dahin erfolgten Änderungen werden gespeichert.

  • Seite 14: Justieren Des Messeinganges

    5 | Bedienung G 1710 Abschaltzeit POFF Keine automatische Abschaltung Automatische Abschaltung nach ausgewählter Zeit 15 30 60 120 240 in Minuten, wenn kein Tastendruck erfolgt Hintergrundbeleuchtung L,TE Hintergrundbeleuchtung deaktiviert Automatische Abschaltung der Hintergrundbeleuch- 15 30 60 120 240 tung nach ausgewählter Zeit in Sekunden, wenn...

  • Seite 15: Parameter Des Justagemenüs Konfigurieren

    G 1710 Bedienung | 5 2. Drücken Sie die Ein-/ Austaste, um das Produkt einzuschalten und das Menü Kon- figuration aufzurufen. Lassen Sie die Abtaste los. Die Anzeige zeigt den ersten Parameter an. 3. Durch jeweils kurzes Drücken der Funktionstaste, können Sie durch die Parameter blättern.
  • Seite 16 5 | Bedienung G 1710 Berechnungsbeispiel – Nullpunktkorrektur T.OF auf 0.00 – Steigungskorrektur T.SL auf 0.00 – Anzeigeeinheit UNIT auf °C – Anzeige in Eiswasser -0,2 °C – Anzeige in Eiswasser Sollwert T.OF = 0,0 °C – Anzeige in Wasserbad 36,6 °C –...

  • Seite 17: Grundlagen Zur Messung

    G 1710 Grundlagen zur Messung | 6 6 Grundlagen zur Messung 6.1 Mögliche Messfehler 6.1.1 Eintauchtiefe Flüssigkeiten Mindestens 20 mm tief eintauchen und anschließend umrühren. Bei zu geringer Ein- tauchtiefe kann es sonst zu Messfehlern aufgrund der Wärmeableitung des Fühlerro- res kommen.

  • Seite 18: Wartung

    7 | Wartung G 1710 7 Wartung 7.1 Betriebs- und Wartungshinweise HINWEIS Produkt und Temperaturfühler müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Bei Lagerung des Produktes über 50 °C, sowie nicht Benutzen für längere Zeit müs- sen die Batterien entnommen werden.

  • Seite 19: Kalibrier- Und Justageservice

    G 1710 Wartung | 7 HINWEIS Unnötiges Aufschrauben gefährdet u.a. die Wasserdichtigkeit des Produktes und ist daher zu vermeiden. HINWEIS Lesen Sie vor dem Batteriewechsel die nachfolgende Handlungsanweisung durch und befolgen Sie diese anschließend Schritt für Schritt. Bei nicht Beachtung kann dies zu Beschädigungen des Produktes oder zur Beeinträchtigung des Schutzes von Feuch-...
  • Seite 20 7 | Wartung G 1710 Kalibrierlaboratorien ausgestellt werden, die ihre Kompetenz nach der DIN EN ISO/ IEC 17025 nachgewiesen haben. Die ISO-Kalibrierung schließt ggf. die Justage ein, mit dem Ziel, eine möglichst kleine Abweichung vom Messgerät zu erhalten. DAkkS-Kalibrierscheine enthalten vor und nach der Justage eine Auflistung der Ein- zelmesswerte, Dokumentation und ggf.

  • Seite 21: Fehler- Und Systemmeldungen

    G 1710 Fehler- und Systemmeldungen | 8 8 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe Kein geeigneter Falscher Messfühler Geeigneten Messfühler an- ---- Messfühler ange- schließen Messfühler oder schlossen Produkt defekt Liegt der Messwert im zu- Messwert weit au- lässigen Bereich...

  • Seite 22: Entsorgung

    9 | Entsorgung G 1710 9 Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekompo- nenten sowie die der Verpackung zu achten. Es sind die zu diesem Zeitpunkt gültigen gesetzlichen Vorschriften und Richtlinien einzuhalten. HINWEIS Legen Sie dem Produkt das ausgefüllte Rücksendeformular bei, welches Sie in der In- fothek der Website www.ghm-group.de finden.

  • Seite 23: Technische Daten | 10

    G 1710 Technische Daten | 10 10 Technische Daten Messbereich Temperatur -70,0 .. +250,0 °C (-94,0 .. +482,0 °F) Genauigkeit Temperatur -20 .. +100 °C: ± 0,1 K ± 1 Digit sonst: ± 0,2 % v. MW. ± 2 Digit Ansprechzeit t90 Wasser (0,4 m/s) ca.

  • Seite 24: Ersatzteile Und Zubehör

    11 | Ersatzteile und Zubehör G 1710 11 Ersatzteile und Zubehör Untenstehend finden Sie eine Auswahl an Ersatzteilen und Zubehör für dieses Pro- dukt. Artikel Nummer Bezeichnung Beschreibung 610049 Mignon Batterie Mignon AA Ersatzbatterie 611373 ST-G1000 Geräte-Schutztasche mit 1 ausgestanztem runden Loch Eine vollständige Liste aller Zubehör und Ersatzteile finden Sie in unserem Produktka-...

  • Seite 25: Service

    Service | 12 12 Service 12.1 Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt GHM Messtechnik GmbH GHM GROUP - Greisinger Hans-Sachs-Str. 26 93128 Regenstauf | GERMANY Phone: +49 94029383-52 info@greisinger.de | www.greisinger.de WEEE-Reg. –Nr. DE 93889386 12.2 Reparatur...

  • Seite 26: Vertriebstöchter

    Phone +33 4 72 37 45 30 Phone +91 22 40236235 info@ghm.dk | www.ghm.dk a.jouanilou@ghm-group.fr info@ghmgroup.in | www.ghmgroup.in Italy for Greisinger & Delta OHM Italy for Honsberg, Martens, Val.co Netherlands GHM GROUP – Delta OHM GHM GROUP – Val.co GHM Meettechniek BV...
