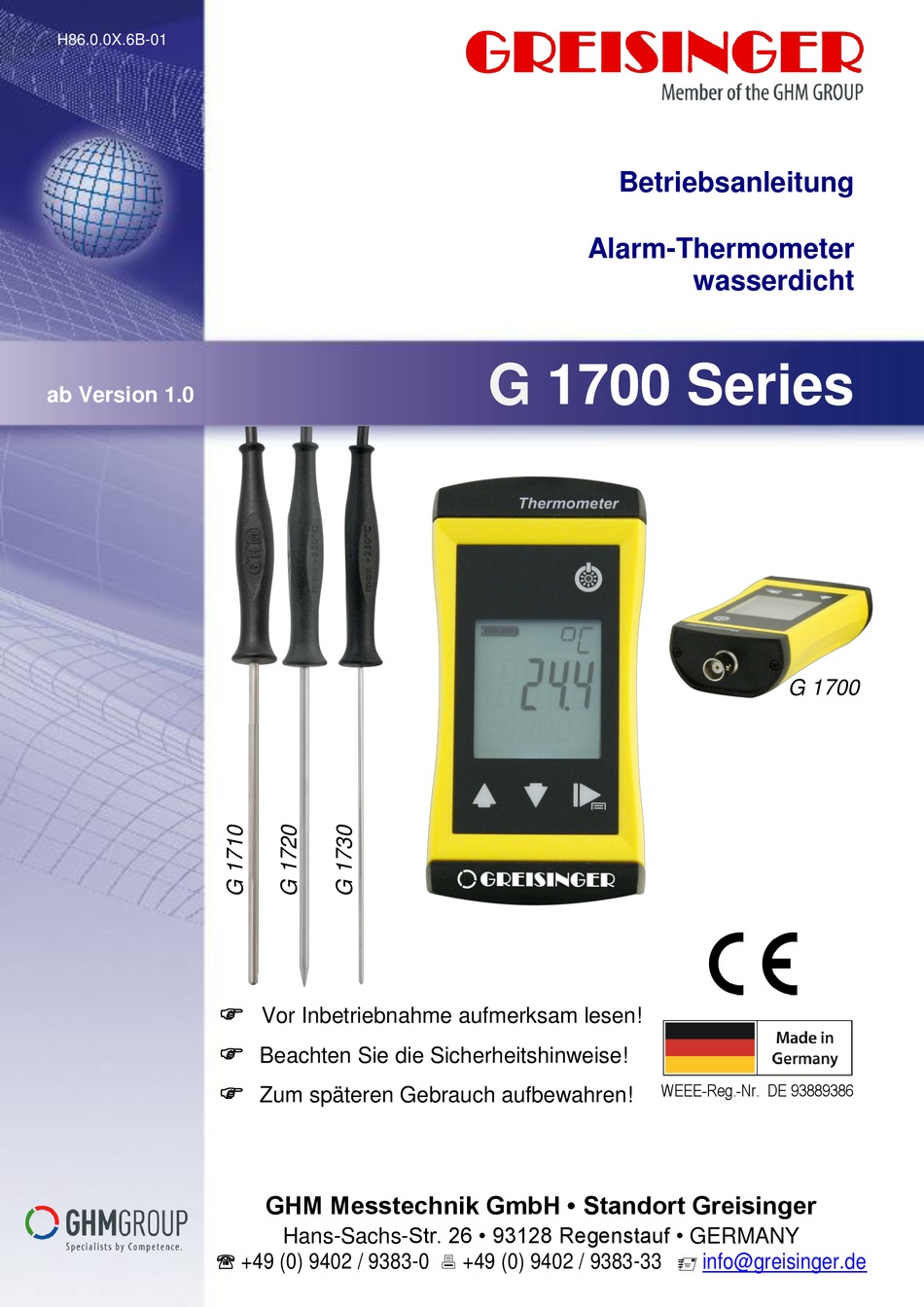

H86.0.0X.6B-01
ab Version 1.0
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM Messtechnik GmbH • Standort Greisinger
Hans-Sachs-Str. 26 • 93128 Regenstauf • GERMANY
+49 (0) 9402 / 9383-0
Alarm-Thermometer
G
1700 Series
+49 (0) 9402 / 9383-33
Betriebsanleitung
wasserdicht
G 1700
WEEE-Reg.-Nr. DE 93889386
info@greisinger.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER G 1700 Serie
Inhaltszusammenfassung für GREISINGER G 1700 Serie
- Seite 1 Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die Sicherheitshinweise! WEEE-Reg.-Nr. DE 93889386 Zum späteren Gebrauch aufbewahren! GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • 93128 Regenstauf • GERMANY +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de...
-
Seite 2: Inhaltsverzeichnis
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 2 von 14 _____________________________________________________ _____________________________________________________________________________ Inhalt 1 ALLGEMEINER HINWEIS ....................2 2 SICHERHEIT ........................3 2.1 B ................3 ESTIMMUNGSGEMÄßE ERWENDUNG 2.2 S ................4 ICHERHEITSZEICHEN UND YMBOLE 2.3 S ...................... 4 ICHERHEITSHINWEISE 3 PRODUKTBESCHREIBUNG ................... 5 3.1 L ......................... -
Seite 3: Sicherheit
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 3 von 14 _____________________________________________________ _____________________________________________________________________________ 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Gerät ist für die Messung von Temperatur in unterschiedlichen Medien ausgelegt. G 1700: Das Gerät ist mit einer BNC Buchse zum Anschluss von unterschiedlichen Pt1000 Fühlern ausgestattet. -
Seite 4: Sicherheitszeichen Und Symbole
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 4 von 14 _____________________________________________________ _____________________________________________________________________________ 2.2 Sicherheitszeichen und Symbole Warnhinweise sind in diesem Dokument wie folgt gekennzeichnet: Warnung! Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. Achtung! Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbeachtung Schäden am Gerät bzw. -
Seite 5: Produktbeschreibung
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 5 von 14 _____________________________________________________ _____________________________________________________________________________ Bei Geräten mit Einstechfühlern besteht das Risiko von Stichverletzungen durch die spitze Fühlerkonstruktion. 7. Bei der Messung in Lebensmitteln ist zu beachten: Folgende Teile des Geräts sind entsprechend der Verordnung (EG) 1935/2004 für den dauerhaften Kontakt mit Lebensmitteln ausgelegt: ... -
Seite 6: Bedienung

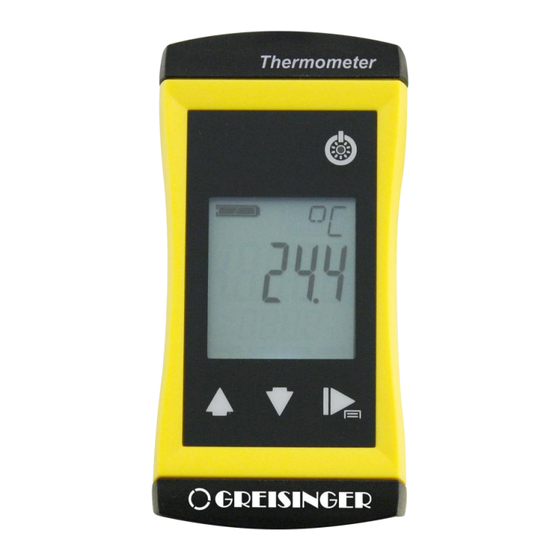

H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 6 von 14 _____________________________________________________ _____________________________________________________________________________ 4 Bedienung 4.1 Anzeigeelemente Batterieanzeige: Bewertung des Batteriezustandes Einheitenanzeige: Messwert-Einheiten bzw. Anzeige für Min/Max/Hold Hauptanzeige: Messwert aktuelle Temperatur oder Wert Min/Max/Hold Nebenanzeige: Messwert aktuelle Temperatur im Modus Min/Max/Hold mit Anzeige zugehöriger Einheit „Segmenttest“... -
Seite 7: Anschlüsse
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 7 von 14 _____________________________________________________ _____________________________________________________________________________ 4.3 Anschlüsse BNC-Anschluss (nur G 1700): Anschluss für Temperaturfühler Bedienung der BNC-Steckverbindungen: Ent-/Verriegelung durch drehbaren Ring am Kabelstecker Kontakte vor Verschmutzung und Feuchte schützen! Bei Steckverbindungen ist die Wasserdichtigkeit nur im gesteckten Zustand in Verbindung mit wasserdichten Kabelsteckern sicher gestellt. -
Seite 8: Fühlergenauigkeit /Gerätegenauigkeitg 1710 / -20 / -30
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 8 von 14 _____________________________________________________ _____________________________________________________________________________ 6.2 Fühlergenauigkeit/Gerätegenauigkeit G 1710 / -20 / -30 Bei Gräten mit fest verbundenem Fühler sind Anzeigegerät und Fühler sehr genau werksseitig aufeinander abgeglichen, siehe Kapitel 13 Technische Daten. 6.3 Mögliche Messfehler ... - Seite 9 H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 9 von 14 _____________________________________________________ _____________________________________________________________________________ Wird im Parameter „IN,T“ der Wert „YES“ ausgewählt und mit der Funktionstaste bestätigt, werden die Werkseinstellungen wiederhergestellt. Wird länger als 2 Minuten keine Taste gedrückt, wird die Konfiguration beendet (Anzeige: „(.END“).
-
Seite 10: Justieren Des Temperatureinganges
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 10 von 14 _____________________________________________________ _____________________________________________________________________________ 8 Justieren des Temperatureinganges Aufrufen des Menus: Gerät Halten Loslassen Die Taste „Ab“ beim Einschalten des Geräts gedrückt halten, bis in der Nebenanzeige „T.OF“ angezeigt wird. Die Bedienung des Menus erfolgt wie unter Kapitel 7 beschrieben. Param. -
Seite 11: Überprüfung Der Genauigkeit / Justageservice
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 11 von 14 _____________________________________________________ _____________________________________________________________________________ 9 Überprüfung der Genauigkeit / Justageservice Das Gerät kann auch zur Justage und Überprüfung an den Hersteller geschickt werden. Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen: Soll das Messgerät einen Werkskalibrierschein erhalten, ist dieses zum Hersteller einzuschicken. -
Seite 12: Fehler- Und Systemmeldungen
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 12 von 14 _____________________________________________________ _____________________________________________________________________________ 11 Fehler- und Systemmeldungen Fehlermeldungen der Messung Bedeutung Abhilfe Batterie ist leer Neue Batterie einsetzen (siehe Keine Anzeige Kapitel 10 Batteriewechsel) oder wirre Zeichen, Systemfehler Batterieabdeckung Öffnen, kurz Gerät reagiert warten, wieder schließen (siehe nicht auf Kapitel 10 Batteriewechsel) -
Seite 13: Entsorgung
H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 13 von 14 _____________________________________________________ _____________________________________________________________________________ 12.2 Entsorgung Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab. Das Gerät darf nicht über die Restmülltonne entsorgt werden. Soll das Gerät entsorgt werden, senden Sie dieses direkt an uns (ausreichend frankiert). - Seite 14 H86.0.0X.6B-01 Betriebsanleitung G 1700 Series Seite 14 von 14 _____________________________________________________ _____________________________________________________________________________ Richtlinien und Normen Die Geräte entsprechen folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten: 2014/30/EU EMV Richtlinie 2011/65/EU RoHS Angewandte harmonisierte Normen: EN 61326-1:2013 Störaussendung: Klasse A Störfestigkeit nach Tabelle 2 Zusätzlicher Fehler: <...
