Verwandte Anleitungen für GREISINGER G 1200
Inhaltszusammenfassung für GREISINGER G 1200

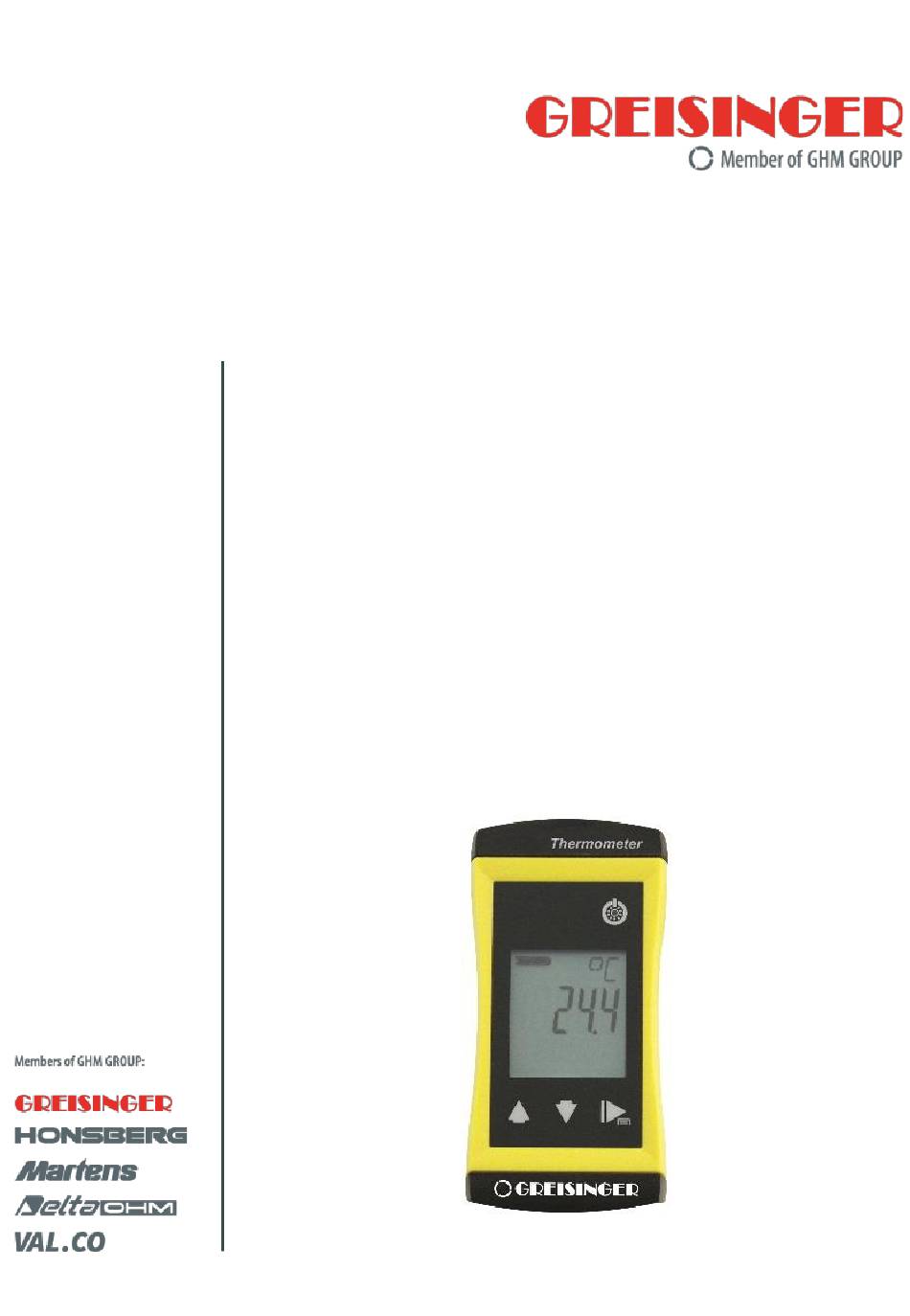

- Seite 1 Kompaktanleitung G 1200 Thermoelement-Sekundenthermometer für Wechselsensoren Typ K...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Dokumentation ............. 4 Vorwort ................... 4 Rechtliche Hinweise ............... 4 Weiterführende Informationen ............4 Sicherheit ................. 5 Erläuterung der Sicherheitssymbole ..........5 Vorhersehbare Fehlanwendungen ..........5 Sicherheitshinweise ................ 6 Bestimmungsgemäße Verwendung ..........6 Qualifiziertes Personal ..............6 Gerät auf einen Blick ............... - Seite 3 Inhaltsverzeichnis 6.2.1 Batterieanzeige................12 6.2.2 Batteriewechsel ................12 Fehler- und Systemmeldungen ..........14 Technische Daten..............15 Entsorgung ................16 Service ................... 17 10.1 Hersteller ..................17 10.2 Kalibrier- und Abgleichservice ............17 10.3 Zubehör ..................18 B-H89.0.0X.DK1-1.4 3 / 18...
-
Seite 4: Über Diese Dokumentation
1 | Über diese Dokumentation G 1200 Über diese Dokumentation Vorwort Lesen Sie dieses Dokument aufmerksam durch, und machen Sie sich mit der Bedie- nung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lesebereit und am besten in unmittelbarer Nähe des Gerätes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall je-... -
Seite 5: Sicherheit
G 1200 Sicherheit | 2 Sicherheit Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen. -
Seite 6: Sicherheitshinweise
2 | Sicherheit G 1200 Sicherheitshinweise VORSICHT Verletzungsgefahr am Temperaturfühler! Bei Geräten mit Einstechfühlern besteht das Risiko von Stichverletzungen durch die spitze Fühlerkonstruktion. Bei Messung in hohen (und sehr niedrigen) Temperaturen besteht das Risiko von Ver- brennungen. Verwenden Sie bei Bedarf Handschuhe. -
Seite 7: Gerät Auf Einen Blick

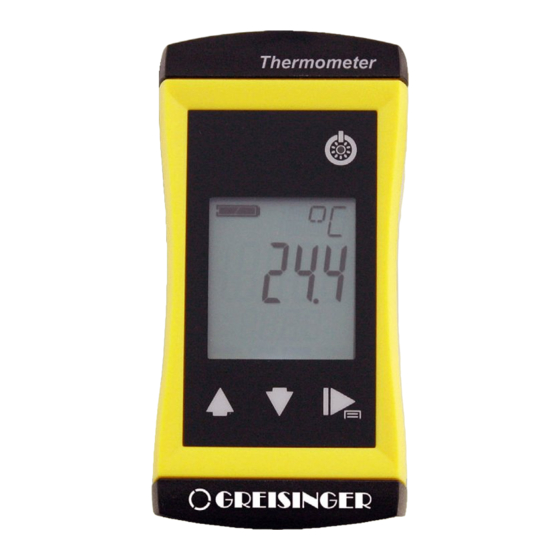

G 1200 Gerät auf einen Blick | 3 Gerät auf einen Blick Stirnseite LCD Anzeige Vorderansicht Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Min/Max/Hold Hauptanzeige Messwert der aktuellen Temperatur oder Wert für Min/Max/Hold Nebenanzeige Messwert der aktuellen Temperatur im Modus Min/Max/Hold mit Einheit Anschlüsse... -
Seite 8: Bedienelemente
3 | Gerät auf einen Blick G 1200 Bedienelemente Ein- / Aus- Taste Kurz drücken Das Gerät einschalten Beleuchtung aktivieren / deaktivieren Lang drücken Das Gerät ausschalten Änderungen in einem Menü verwerfen Auf- / Ab- Taste Anzeige des Min-/Max- Wertes Kurz drücken... -
Seite 9: Bedienung
G 1200 Bedienung | 4 Bedienung Aufruf des Konfigurationsmenüs Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. In der Anzeige erscheint (ONF. Lassen Sie die Funktions- Taste los. Parameter Werte Bedeutung POFF Abschaltzeit Keine automatische Abschaltung 0:15, 0:30, 1:00, Automatische Abschaltung nach ausgewählter Zeit... -
Seite 10: Justieren Des Messeinganges
4 | Bedienung G 1200 Justieren des Messeinganges Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Temperatureingang justiert werden. Wird eine Justierung vorgenommen, so ändern Sie die voreingestellten Werkseinstellungen. Dies wird beim Einschalten mit dem Anzeigetext T.OF oder T.SL signalisiert. -
Seite 11: Grundlagen Zur Messung
G 1200 Grundlagen zur Messung | 5 Grundlagen zur Messung Fühler-/ Gerätegenauigkeit Das Gerät kann mit unterschiedlichen Wechselfühlern ausgerüstet werden. Die Temperaturfühler werden nach EN 60584-2 in folgende Klassen eingeteilt. Klasse Abweichung Temperatur-Bereich -40 … 1000 °C ±1,5 °C bzw. ±0,4 % vom Messwert * -40 …... -
Seite 12: Betrieb Und Wartung
6 | Betrieb und Wartung G 1200 Betrieb und Wartung Betriebs- und Wartungshinweise HINWEIS Gerät und Temperaturfühler müssen pfleglich behandelt werden und gemäß den tech- nischen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Stecker und Buchsen sind vor Verschmutzung zu schützen. - Seite 13 G 1200 Betrieb und Wartung | 6 VORSICHT Beschädigung! Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Gerätes führen. – Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden! – Keine unterschiedlichen Typen von Batterien verwenden! –...
-
Seite 14: Fehler- Und Systemmeldungen
7 | Fehler- und Systemmeldungen G 1200 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe ---- Kein geeigneter Falscher Messfühler Geeigneten Messfühler an- Messfühler ange- schließen Messfühler oder Ge- schlossen rät defekt Liegt der Messwert im zu- Messwert weit au- lässigen Bereich... -
Seite 15: Technische Daten
G 1200 Technische Daten | 8 Technische Daten Sensor-Anschluss Anschlussbuchse für Miniatur-Flachstecker Unterstützte Thermoelement Typ K (NiCr-Ni) Sensortype -65,0 … +1200,0 °C (-85,0 ... +2192 °F) Messbereich Genauigkeiten Hinweis: Die Systemgenauigkeit ist von der Genauigkeit des verwendeten Temperaturfühler abhängig! (bei Nenntemperatur) Gerät... -
Seite 16: Entsorgung
9 | Entsorgung G 1200 Batterielaufzeit Laufzeit > 2500 Stunden mit Alkaline Batterien (ohne Hintergrundbeleuchtung) Batterieanzeige 4 stufige Batteriezustandsanzeige, Wechselhinweis bei verbrauchter Batterie: "BAT" Auto-Power-Off- falls aktiviert, schaltet sich das Gerät automatisch ab Funktion Richtlinien und Normen Die Geräte entsprechen folgenden Richtlinien des Rates zur... -
Seite 17: Service | 10
10.2 Kalibrier- und Abgleichservice Ziel der Kalibrierung ist der Nachweis der Genauigkeit des Messgerätes durch Ver- gleich mit einer rückführbaren Referenz. Sowohl ISO-Kalibrierscheine als auch DAkkS-Kalibrierscheine sind bei Greisinger er- hältlich. Erklärung Bei den ISO-Kalibrierscheinen wird die ISO-Norm 9001 angewendet. -
Seite 18: Zubehör
10 | Service G 1200 10.3 Zubehör Ersatzteile: GB-AA-2 Art.-Nr. 479249 Ersatzbatterien AA (2 Stück) Passende Fühler: GTE 130 OK Art.-Nr. 601483 Einstechfühler ohne Kabel, Ø1,5 mm GF 1TK-T3 Art.-Nr. 609695 Kompakter Tauchfühler mit Silikonhand- griff, Ø3 mm GF 1TK-E3 Art.-Nr.
