Verwandte Anleitungen für GREISINGER G 1202
Inhaltszusammenfassung für GREISINGER G 1202

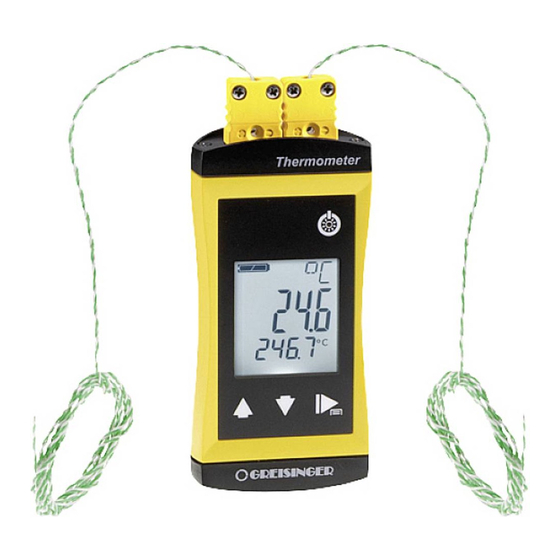

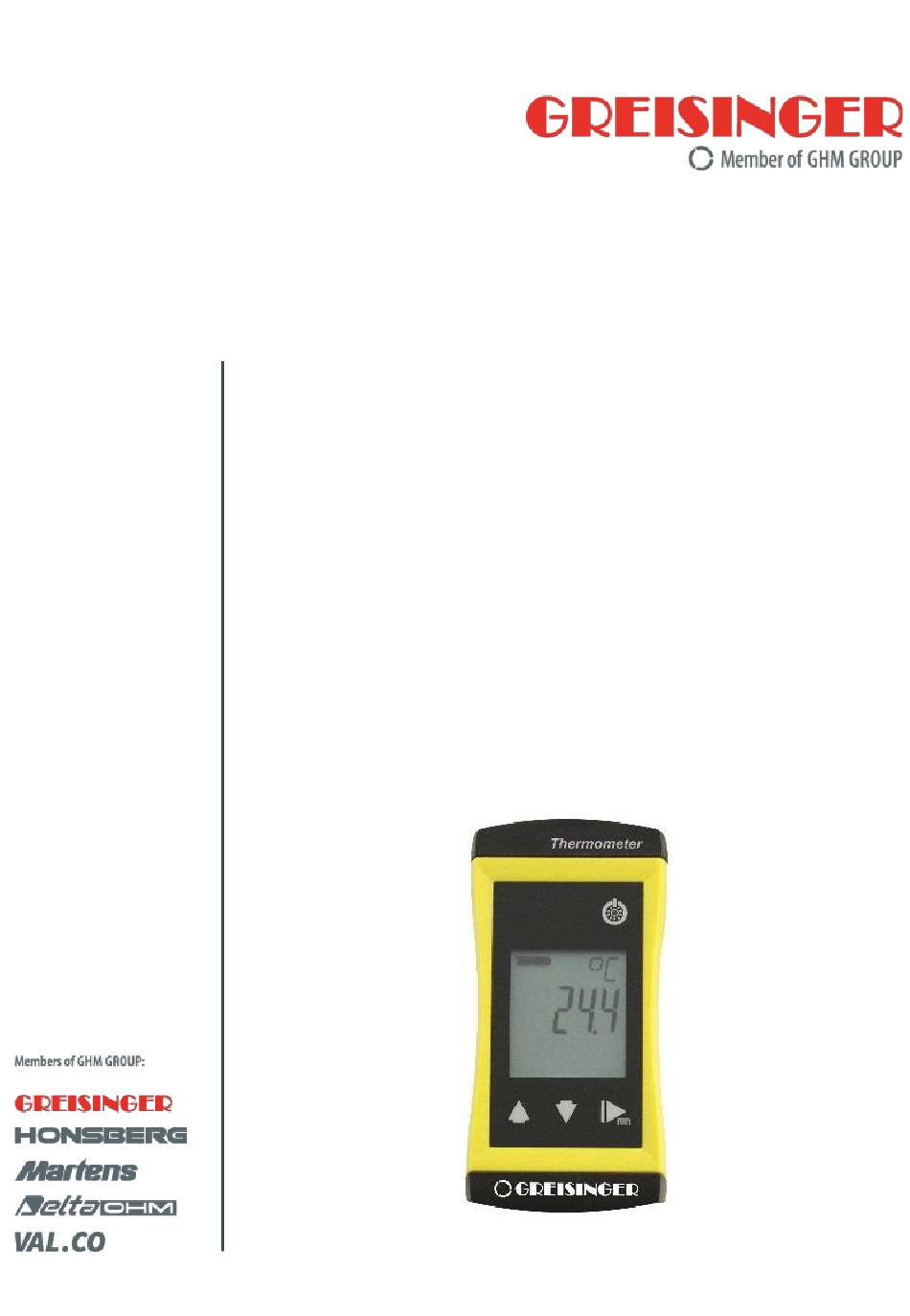

- Seite 1 Kompaktanleitung G 1202 Sekundenschnelles 2 Kanal-Alarm-Thermometer für Thermoelement-Wechselsensoren Typ K...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Dokumentation ............. 4 Vorwort ................... 4 Rechtliche Hinweise ............... 4 Weiterführende Informationen ............4 Sicherheit ................. 5 Erläuterung der Sicherheitssymbole ..........5 Vorhersehbare Fehlanwendungen ..........5 Sicherheitshinweise ................ 6 Bestimmungsgemäße Verwendung ..........6 Qualifiziertes Personal ..............6 Gerät auf einen Blick ............... - Seite 3 Inhaltsverzeichnis Batterie ..................14 6.2.1 Batterieanzeige................14 6.2.2 Batteriewechsel ................14 Fehler- und Systemmeldungen ..........16 Technische Daten..............17 Entsorgung ................18 Service ................... 19 10.1 Hersteller ..................19 10.2 Kalibrier- und Abgleichservice ............19 10.3 Zubehör ..................20 B-H89.0.1X.DK1-1.1 3 / 20...
-
Seite 4: Über Diese Dokumentation
1 | Über diese Dokumentation G 1202 Über diese Dokumentation Vorwort Lesen Sie dieses Dokument aufmerksam durch, und machen Sie sich mit der Bedie- nung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lesebereit und am besten in unmittelbarer Nähe des Gerätes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall je-... -
Seite 5: Sicherheit
G 1202 Sicherheit | 2 Sicherheit Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen. -
Seite 6: Sicherheitshinweise
2 | Sicherheit G 1202 Sicherheitshinweise VORSICHT Verletzungsgefahr am Temperaturfühler! Bei Geräten mit Einstechfühlern besteht das Risiko von Stichverletzungen durch die spitze Fühlerkonstruktion. Bei Messung in hohen (und sehr niedrigen) Temperaturen besteht das Risiko von Ver- brennungen. Verwenden Sie bei Bedarf Handschuhe. -
Seite 7: Gerät Auf Einen Blick
G 1202 Gerät auf einen Blick | 3 Gerät auf einen Blick Stirnseite LCD Anzeige Vorderansicht Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Min/Max/Hold/diFF Hauptanzeige Messwert der aktuellen Temperatur des ausge- wählten Kanals oder Wert für Min/Max/Hold... -
Seite 8: Bedienelemente
3 | Gerät auf einen Blick G 1202 Bedienelemente Ein- / Aus- Taste Kurz drücken Das Gerät einschalten Beleuchtung aktivieren / deaktivieren Lang drücken Das Gerät ausschalten Änderungen in einem Menü verwerfen Auf- / Ab- Taste Anzeige des Min-/Max- Wertes Kurz drücken... -
Seite 9: Bedienung
G 1202 Bedienung | 4 Bedienung Aufruf des Konfigurationsmenüs Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. In der Anzeige erscheint (ONF. Lassen Sie die Funktions- Taste los. Parameter Werte Bedeutung Messkanal (H.1 Hauptanzeige = Kanal 1... - Seite 10 4 | Bedienung G 1202 POFF Abschaltzeit Keine automatische Abschaltung 0:15, 0:30, 1:00, Automatische Abschaltung nach ausgewählter Zeit in Stunden:Minuten, wenn kein Tastendruck erfolgt 4:00, 12:00 L,TE Hintergrundbeleuchtung Hintergrundbeleuchtung deaktiviert 0:15, 0:30, 1:00, Automatische Abschaltung der Hintergrundbeleuch- tung nach ausgewählter Zeit in Minuten:Sekunden,...
-
Seite 11: Justieren Des Messeinganges
G 1202 Bedienung | 4 Justieren des Messeinganges Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Temperatureingang justiert werden. Wird eine Justierung vorgenommen, so ändern Sie die voreingestellten Werkseinstellungen. Dies wird beim Einschalten mit dem Anzeigetext T.OF oder T.SL signalisiert. - Seite 12 4 | Bedienung G 1202 Abgleichbeispiel: Temperatureinheit = °C, der Abgleich erfolgt in 2 separaten Schritten bei 0 °C ( z.B. Eis- ) und bei einer Referenztemperatur ( wasser z.B. Fieberthermometer mit Wasserbad 37 °C Stellen Sie zuerst die Werte von t.oF und t.SL im Justage-Menü jeweils auf 0 Nullpunkt: - Temperaturfühler 0 °C aussetzen und angleichen lassen.
-
Seite 13: Grundlagen Zur Messung
G 1202 Grundlagen zur Messung | 5 Grundlagen zur Messung Fühler-/ Gerätegenauigkeit Das Gerät kann mit unterschiedlichen Wechselfühlern ausgerüstet werden. Die Temperaturfühler werden nach EN 60584-2 in folgende Klassen eingeteilt. Klasse Abweichung Temperatur-Bereich -40 … 1000 °C ±1,5 °C bzw. ±0,4 % vom Messwert * -40 …... -
Seite 14: Ansprechzeit
6 | Betrieb und Wartung G 1202 5.2.5 Ansprechzeit Beim Messvorgang muss vor dem Ablesen des Messwertes eine ausreichende Zeit abgewartet werden. Die Ansprechzeit t beschreibt die Zeit, bei der der angezeigte Messwert 90% des Endwertes erreicht hat. Betrieb und Wartung... - Seite 15 G 1202 Betrieb und Wartung | 6 VORSICHT Beschädigung! Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Gerätes führen. – Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden! – Keine unterschiedlichen Typen von Batterien verwenden! –...
-
Seite 16: Fehler- Und Systemmeldungen
7 | Fehler- und Systemmeldungen G 1202 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe ---- Kein geeigneter Falscher Messfühler Geeignete(n) Messfühler Messfühler ange- anschließen Für Diff-Messung schlossen keine 2 Fühler ange- Liegt der Messwert im zu- Messwert weit au- steckt lässigen Bereich... -
Seite 17: Technische Daten
G 1202 Technische Daten | 8 Technische Daten Sensor-Anschluss Anschlussbuchsen für Miniatur-Flachstecker Unterstützte Thermoelement Typ K (NiCr-Ni) Sensortype -65,0 … +1200,0 °C (-85,0 ... +2192 °F) Messbereiche Genauigkeiten Hinweis: Die Systemgenauigkeit ist von der Genauigkeit des verwendeten Temperaturfühler abhängig! (bei Nenntemperatur) Gerät... -
Seite 18: Entsorgung
9 | Entsorgung G 1202 Stromaufnahme ca. 1 mA, mit Beleuchtung ca. 3 mA Batterielaufzeit Laufzeit > 2500 Stunden mit Alkaline Batterien (ohne Hintergrundbeleuchtung) Batterieanzeige 4 stufige Batteriezustandsanzeige, Wechselhinweis bei verbrauchter Batterie: "BAT" Auto-Power-Off- falls aktiviert, schaltet sich das Gerät automatisch ab Funktion Richtlinien und Normen Die Geräte entsprechen folgenden Richtlinien des Rates zur... -
Seite 19: Service | 10
10.2 Kalibrier- und Abgleichservice Ziel der Kalibrierung ist der Nachweis der Genauigkeit des Messgerätes durch Ver- gleich mit einer rückführbaren Referenz. Sowohl ISO-Kalibrierscheine als auch DAkkS-Kalibrierscheine sind bei Greisinger er- hältlich. Erklärung Bei den ISO-Kalibrierscheinen wird die ISO-Norm 9001 angewendet. -
Seite 20: Zubehör
10 | Service G 1202 10.3 Zubehör Ersatzteile: GB-AA-2 Art.-Nr. 479249 Ersatzbatterien AA (2 Stück) Passende Fühler: GTE 130 OK Art.-Nr. 601483 Einstechfühler ohne Kabel, Ø1,5 mm GF 1TK-T3 Art.-Nr. 609695 Kompakter Tauchfühler mit Silikonhand- griff, Ø3 mm GF 1TK-E3 Art.-Nr.
