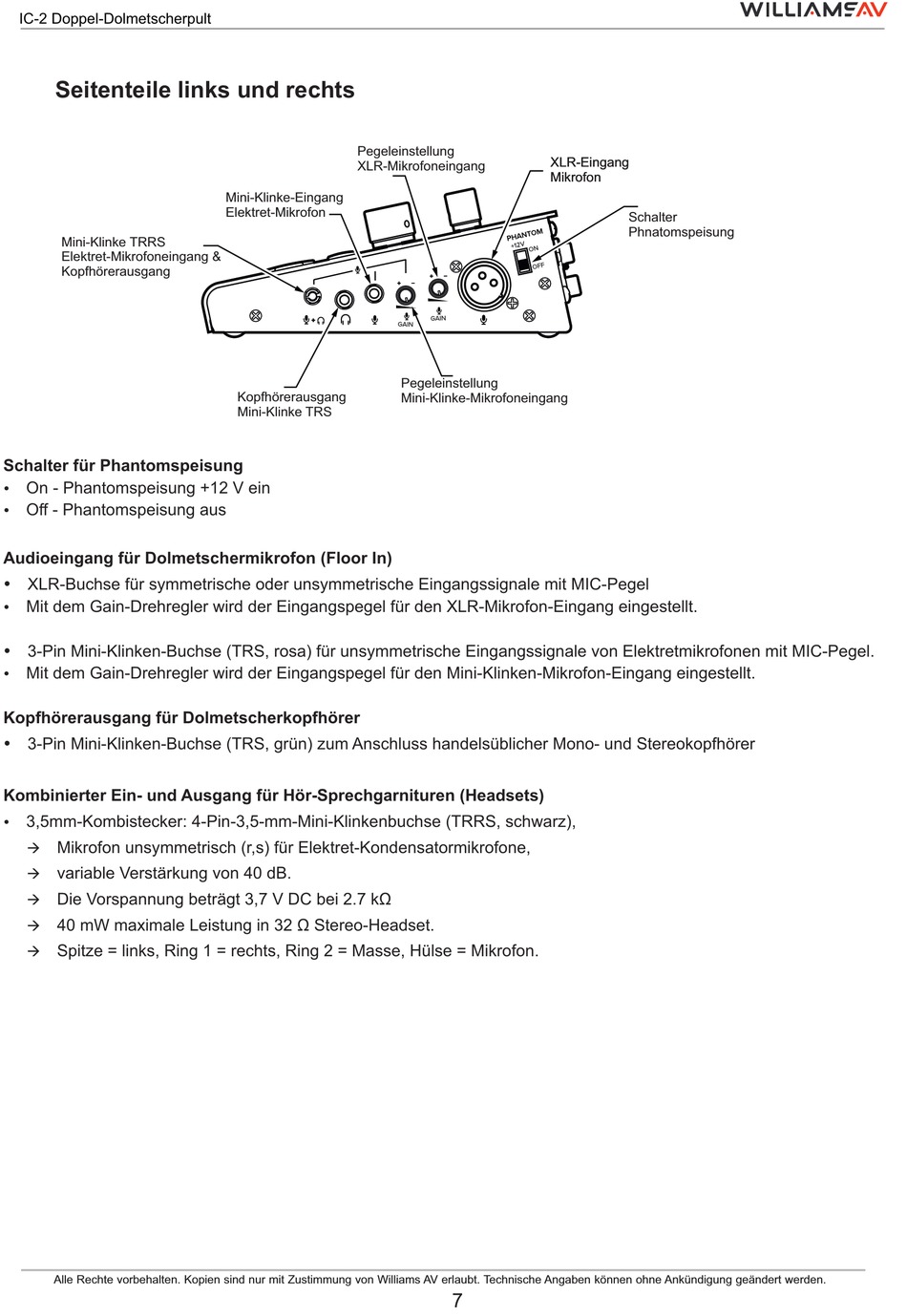

IC-2 Doppel-Dolmetscherpult
Seitenteile links und rechts
Mini-Klinke TRRS
Elektret-Mikrofoneingang &
Kopfhörerausgang
Schalter für Phantomspeisung
On - Phantomspeisung +12 V ein
Ÿ
Off - Phantomspeisung aus
Ÿ
Audioeingang für Dolmetschermikrofon (Floor In)
Ÿ XLR-Buchse für symmetrische oder unsymmetrische Eingangssignale mit MIC-Pegel
Mit dem Gain-Drehregler wird der Eingangspegel für den XLR-Mikrofon-Eingang eingestellt.
Ÿ
Ÿ 3-Pin Mini-Klinken-Buchse (TRS, rosa) für unsymmetrische Eingangssignale von Elektretmikrofonen mit MIC-Pegel.
Mit dem Gain-Drehregler wird der Eingangspegel für den Mini-Klinken-Mikrofon-Eingang eingestellt.
Ÿ
Kopfhörerausgang für Dolmetscherkopfhörer
Ÿ 3-Pin Mini-Klinken-Buchse (TRS, grün) zum Anschluss handelsüblicher Mono- und Stereokopfhörer
Kombinierter Ein- und Ausgang für Hör-Sprechgarnituren (Headsets)
3,5mm-Kombistecker: 4-Pin-3,5-mm-Mini-Klinkenbuchse (TRRS, schwarz),
Ÿ
Mikrofon unsymmetrisch (r,s) für Elektret-Kondensatormikrofone,
à
variable Verstärkung von 40 dB.
à
Die Vorspannung beträgt 3,7 V DC bei 2.7 kΩ
à
40 mW maximale Leistung in 32 Ω Stereo-Headset.
à
Spitze = links, Ring 1 = rechts, Ring 2 = Masse, Hülse = Mikrofon.
à
Alle Rechte vorbehalten. Kopien sind nur mit Zustimmung von Williams AV erlaubt. Technische Angaben können ohne Ankündigung geändert werden.
Pegeleinstellung
XLR-Mikrofoneingang
Mini-Klinke-Eingang
Elektret-Mikrofon
Kopfhörerausgang
Mini-Klinke TRS
XLR-Eingang
XLR-Eingang
Mikrofon
Mikrofon
Pegeleinstellung
Mini-Klinke-Mikrofoneingang
7
Schalter
Phnatomspeisung
