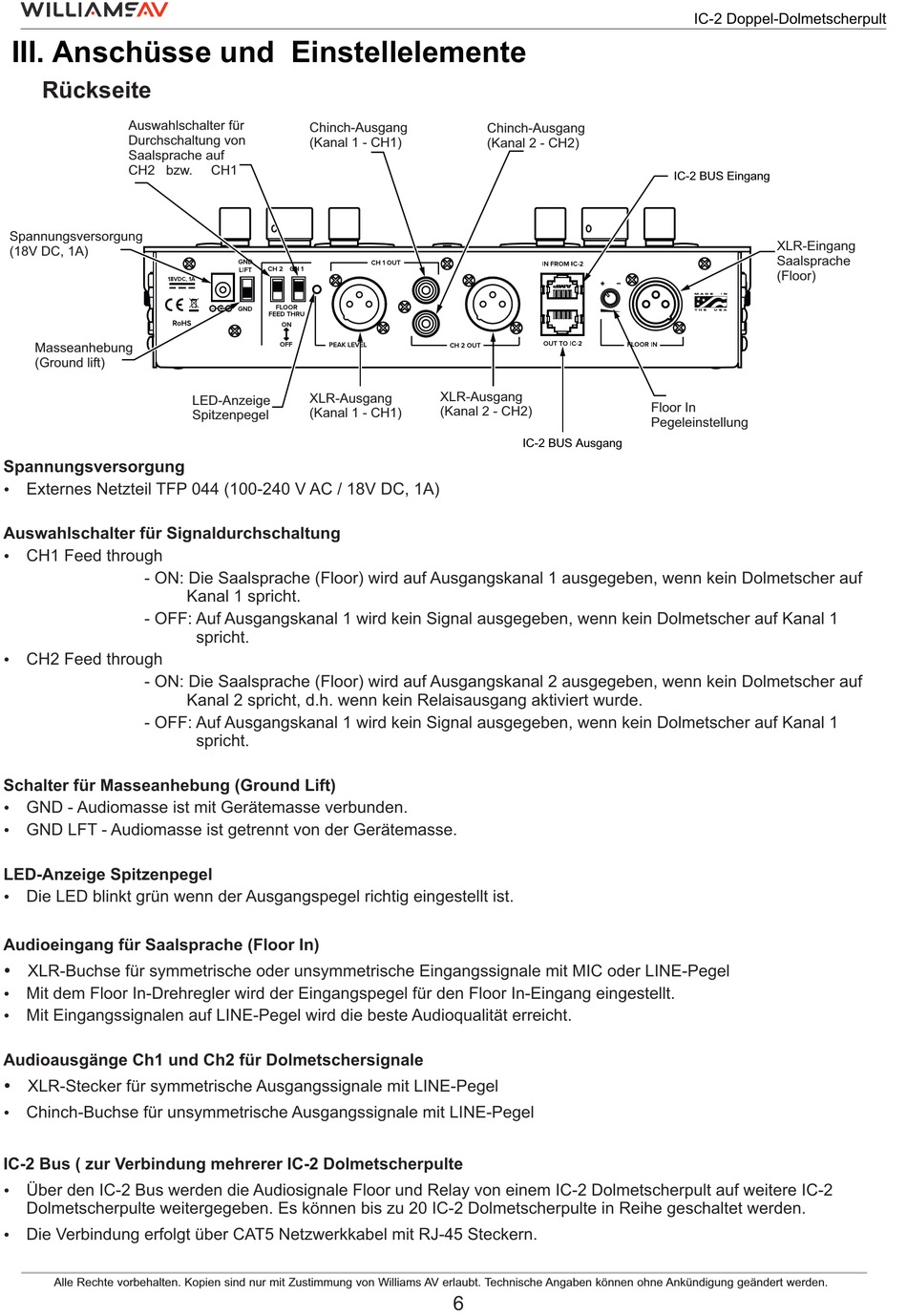

III. Anschüsse und Einstellelemente
Rückseite
Auswahlschalter für
Durchschaltung von
Saalsprache auf
CH2 bzw.
Spannungsversorgung
(18V DC, 1A)
Masseanhebung
(Ground lift)
Spannungsversorgung
Externes Netzteil TFP 044 (100-240 V AC / 18V DC, 1A)
Ÿ
Auswahlschalter für Signaldurchschaltung
CH1 Feed through
Ÿ
- ON: Die Saalsprache (Floor) wird auf Ausgangskanal 1 ausgegeben, wenn kein Dolmetscher auf
- OFF: Auf Ausgangskanal 1 wird kein Signal ausgegeben, wenn kein Dolmetscher auf Kanal 1
CH2 Feed through
Ÿ
- ON: Die Saalsprache (Floor) wird auf Ausgangskanal 2 ausgegeben, wenn kein Dolmetscher auf
- OFF: Auf Ausgangskanal 1 wird kein Signal ausgegeben, wenn kein Dolmetscher auf Kanal 1
Schalter für Masseanhebung (Ground Lift)
GND - Audiomasse ist mit Gerätemasse verbunden.
Ÿ
GND LFT - Audiomasse ist getrennt von der Gerätemasse.
Ÿ
LED-Anzeige Spitzenpegel
Die LED blinkt grün wenn der Ausgangspegel richtig eingestellt ist.
Ÿ
Audioeingang für Saalsprache (Floor In)
Ÿ XLR-Buchse für symmetrische oder unsymmetrische Eingangssignale mit MIC oder LINE-Pegel
Mit dem Floor In-Drehregler wird der Eingangspegel für den Floor In-Eingang eingestellt.
Ÿ
Mit Eingangssignalen auf LINE-Pegel wird die beste Audioqualität erreicht.
Ÿ
Audioausgänge Ch1 und Ch2 für Dolmetschersignale
Ÿ XLR-Stecker für symmetrische Ausgangssignale mit LINE-Pegel
Chinch-Buchse für unsymmetrische Ausgangssignale mit LINE-Pegel
Ÿ
IC-2 Bus ( zur Verbindung mehrerer IC-2 Dolmetscherpulte
Über den IC-2 Bus werden die Audiosignale Floor und Relay von einem IC-2 Dolmetscherpult auf weitere IC-2
Ÿ
Dolmetscherpulte weitergegeben. Es können bis zu 20 IC-2 Dolmetscherpulte in Reihe geschaltet werden.
Die Verbindung erfolgt über CAT5 Netzwerkkabel mit RJ-45 Steckern.
Ÿ
Alle Rechte vorbehalten. Kopien sind nur mit Zustimmung von Williams AV erlaubt. Technische Angaben können ohne Ankündigung geändert werden.
Chinch-Ausgang
(Kanal 1 - CH1)
CH1
XLR-Ausgang
LED-Anzeige
(Kanal 1 - CH1)
Spitzenpegel
Kanal 1 spricht.
spricht.
Kanal 2 spricht, d.h. wenn kein Relaisausgang aktiviert wurde.
spricht.
Chinch-Ausgang
(Kanal 2 - CH2)
XLR-Ausgang
(Kanal 2 - CH2)
IC-2 BUS Ausgang
6
IC-2 Doppel-Dolmetscherpult
IC-2 BUS Eingang
XLR-Eingang
Saalsprache
(Floor)
Floor In
Pegeleinstellung
