Montage und Anschluss
5 Montage und Anschluss
5.1 Montage auf Tragschien und ebene Fläche
Das Motorsteuergerät hat Dimensionen von Installationsgeräten für Standard
Tragschienen mit einer Breite von 35 mm nach DIN EN 50022, so genannte
Hutschienen. Das Motorsteuergerät ist 18mm breit, was einer Teilungseinheit
entspricht.
Hinweis
Die Montage des Schaltschranks, der Tragschienen etc. erfolgen
bauseits und werden nicht in diesem Dokument erläutert.
Zur Montage auf eine Tragschiene rasten Sie das Gerät gerade auf die Tragschiene
auf. Das Gerät weist hierzu oben und unten orangene Fußriegel auf.
Gerät gerade auf die Tragschiene drücken
Orangene Fußriegel oben und unten einrasten lassen
Das Motorsteuergerät ist montiert
Soll das Motorsteuergerät auf eine ebene Fläche montiert werden, werden hierzu
ebenfalls die orangenen Fußriegel verwendet.
Orangene Fußriegel nach oben und unten herausdrücken
Zwischen Wand und ausgezogenen Fußriegel Unterlegscheibe anbringen
Außendurchmesser max. 8,5mm, Dicke max, 1,3mm
z.B. Federring M4 nach DIN 127-B oder Zahnscheibe nach DIN 6797
Motorsteuergerät mit zwei Schrauben befestigen
Gewindedurchmesser max. 4 mm, Kopfdurchmesser max. 8,5mm
Das Motorsteuergerät ist montiert

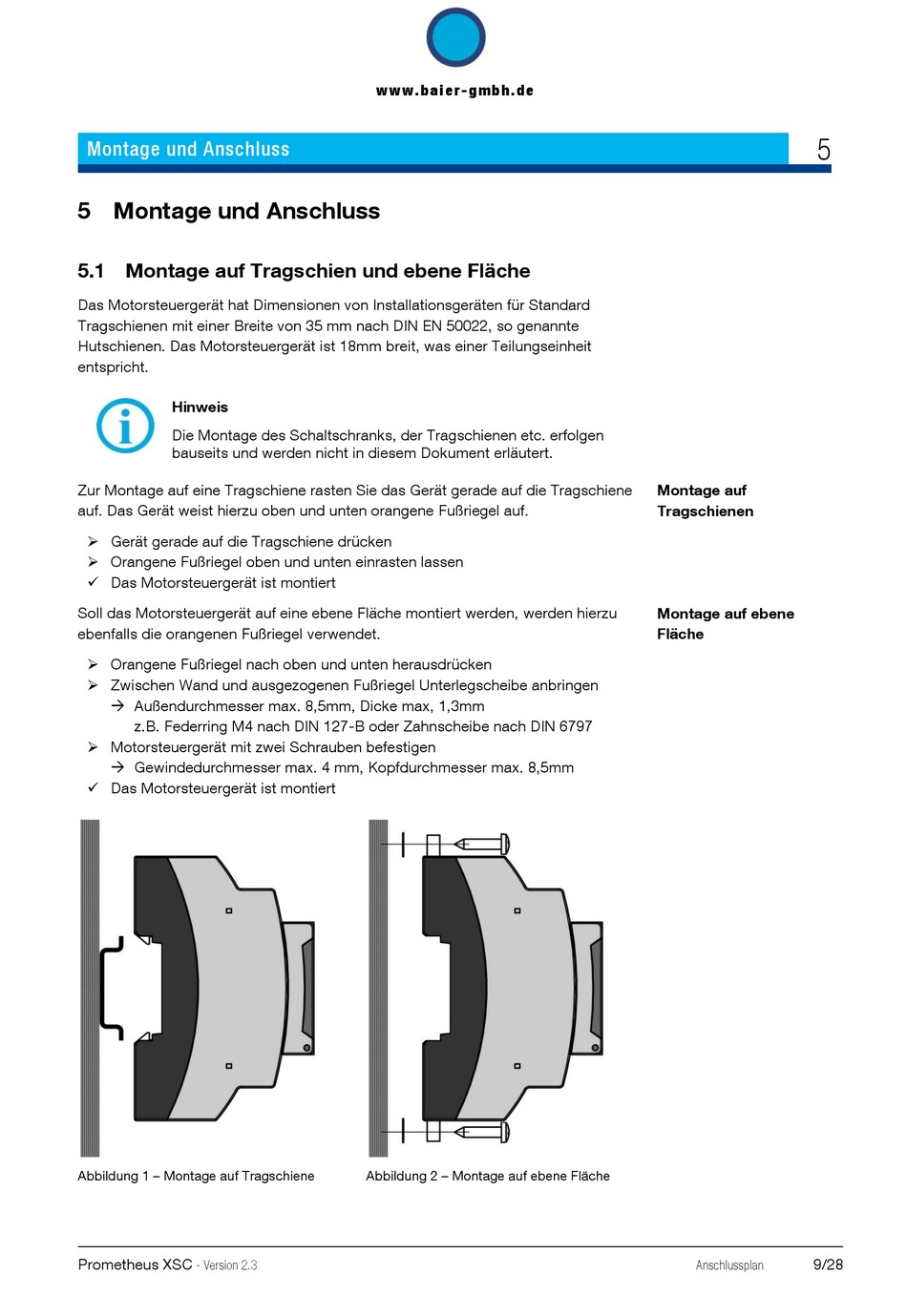

Abbildung 1 – Montage auf Tragschiene
