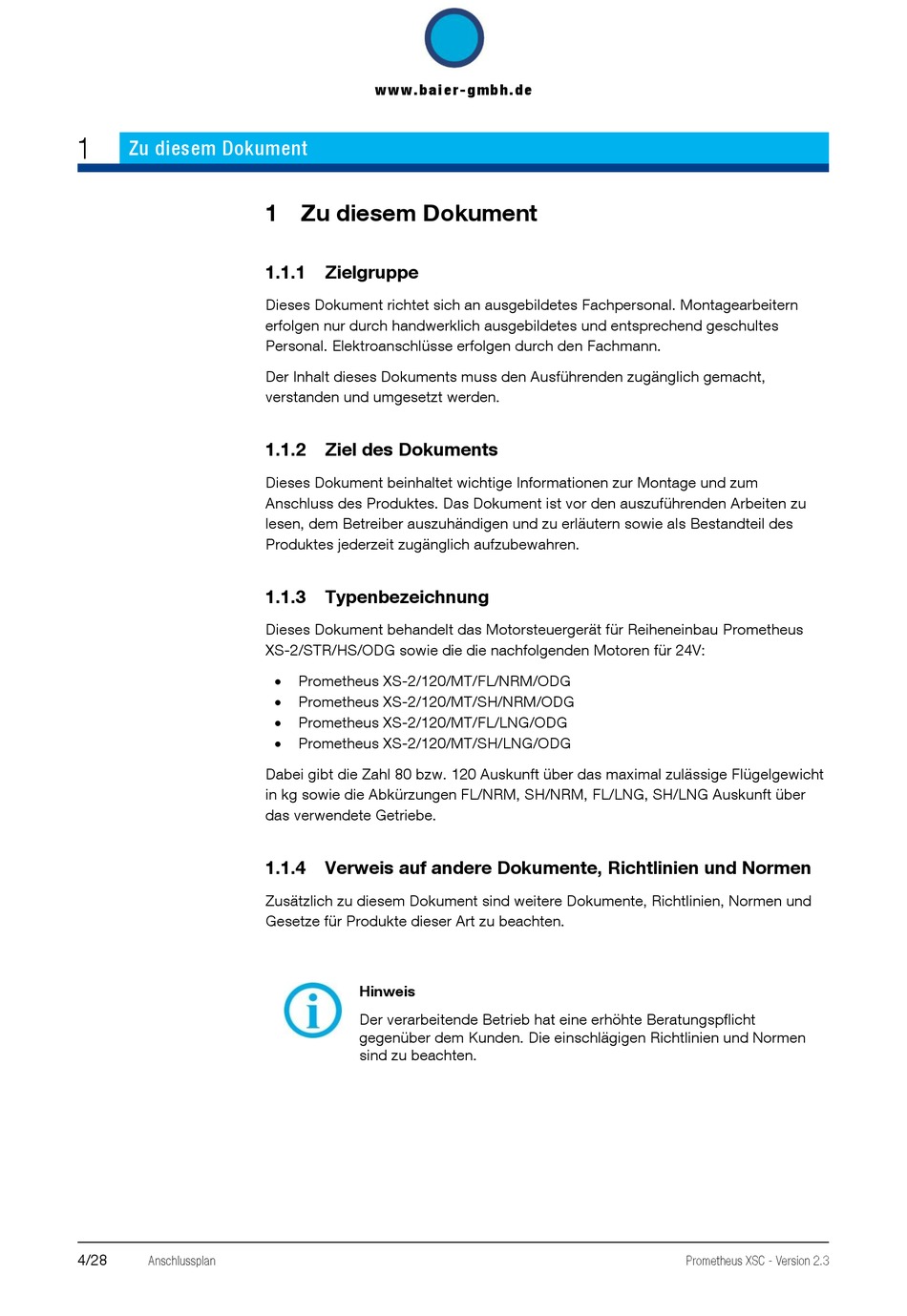

1 Zu diesem Dokument
1.1.1 Zielgruppe
Dieses Dokument richtet sich an ausgebildetes Fachpersonal. Montagearbeitern
erfolgen nur durch handwerklich ausgebildetes und entsprechend geschultes
Personal. Elektroanschlüsse erfolgen durch den Fachmann.
Der Inhalt dieses Dokuments muss den Ausführenden zugänglich gemacht,
verstanden und umgesetzt werden.
1.1.2 Ziel des Dokuments
Dieses Dokument beinhaltet wichtige Informationen zur Montage und zum
Anschluss des Produktes. Das Dokument ist vor den auszuführenden Arbeiten zu
lesen, dem Betreiber auszuhändigen und zu erläutern sowie als Bestandteil des
Produktes jederzeit zugänglich aufzubewahren.
1.1.3 Typenbezeichnung
Dieses Dokument behandelt das Motorsteuergerät für Reiheneinbau Prometheus
XS-2/STR/HS/ODG sowie die die nachfolgenden Motoren für 24V:
Prometheus XS-2/120/MT/FL/NRM/ODG
Prometheus XS-2/120/MT/SH/NRM/ODG
Prometheus XS-2/120/MT/FL/LNG/ODG
Prometheus XS-2/120/MT/SH/LNG/ODG
Dabei gibt die Zahl 80 bzw. 120 Auskunft über das maximal zulässige Flügelgewicht
in kg sowie die Abkürzungen FL/NRM, SH/NRM, FL/LNG, SH/LNG Auskunft über
das verwendete Getriebe.
1.1.4 Verweis auf andere Dokumente, Richtlinien und Normen
Zusätzlich zu diesem Dokument sind weitere Dokumente, Richtlinien, Normen und
Gesetze für Produkte dieser Art zu beachten.
Hinweis
Der verarbeitende Betrieb hat eine erhöhte Beratungspflicht
gegenüber dem Kunden. Die einschlägigen Richtlinien und Normen
sind zu beachten.
