Montage und Anschluss
Demontage von
Tragschienen
Demontage von ebener
Fläche
Netzteil auswählen
Technische Daten der
Versorgungsspannung
10/28
Anschlussplan
w w w . b a i e r - g m b h . d e

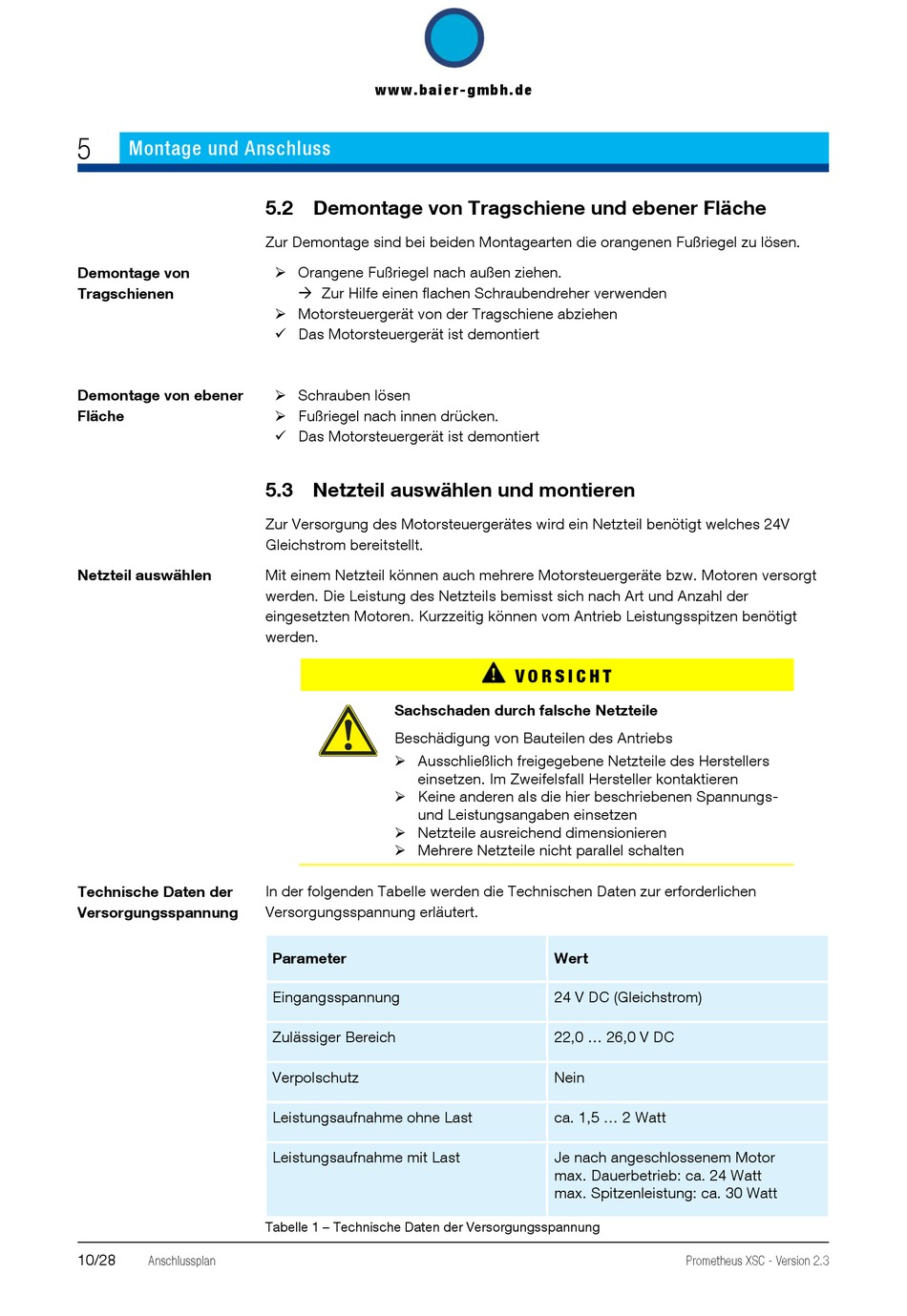

5.2 Demontage von Tragschiene und ebener Fläche
Zur Demontage sind bei beiden Montagearten die orangenen Fußriegel zu lösen.
Orangene Fußriegel nach außen ziehen.
Zur Hilfe einen flachen Schraubendreher verwenden
Motorsteuergerät von der Tragschiene abziehen
Das Motorsteuergerät ist demontiert
Schrauben lösen
Fußriegel nach innen drücken.
Das Motorsteuergerät ist demontiert
5.3 Netzteil auswählen und montieren
Zur Versorgung des Motorsteuergerätes wird ein Netzteil benötigt welches 24V
Gleichstrom bereitstellt.
Mit einem Netzteil können auch mehrere Motorsteuergeräte bzw. Motoren versorgt
werden. Die Leistung des Netzteils bemisst sich nach Art und Anzahl der
eingesetzten Motoren. Kurzzeitig können vom Antrieb Leistungsspitzen benötigt
werden.
Sachschaden durch falsche Netzteile
Beschädigung von Bauteilen des Antriebs
Ausschließlich freigegebene Netzteile des Herstellers
einsetzen. Im Zweifelsfall Hersteller kontaktieren
Keine anderen als die hier beschriebenen Spannungs-
und Leistungsangaben einsetzen
Netzteile ausreichend dimensionieren
Mehrere Netzteile nicht parallel schalten
In der folgenden Tabelle werden die Technischen Daten zur erforderlichen
Versorgungsspannung erläutert.
Parameter
Eingangsspannung
Zulässiger Bereich
Verpolschutz
Leistungsaufnahme ohne Last
Leistungsaufnahme mit Last
Tabelle 1 – Technische Daten der Versorgungsspannung
V O R S I C H T
Wert
24 V DC (Gleichstrom)
22,0 ... 26,0 V DC
Nein
ca. 1,5 ... 2 Watt
Je nach angeschlossenem Motor
max. Dauerbetrieb: ca. 24 Watt
max. Spitzenleistung: ca. 30 Watt
Prometheus XSC - Version 2.3
