Inbetriebnahme

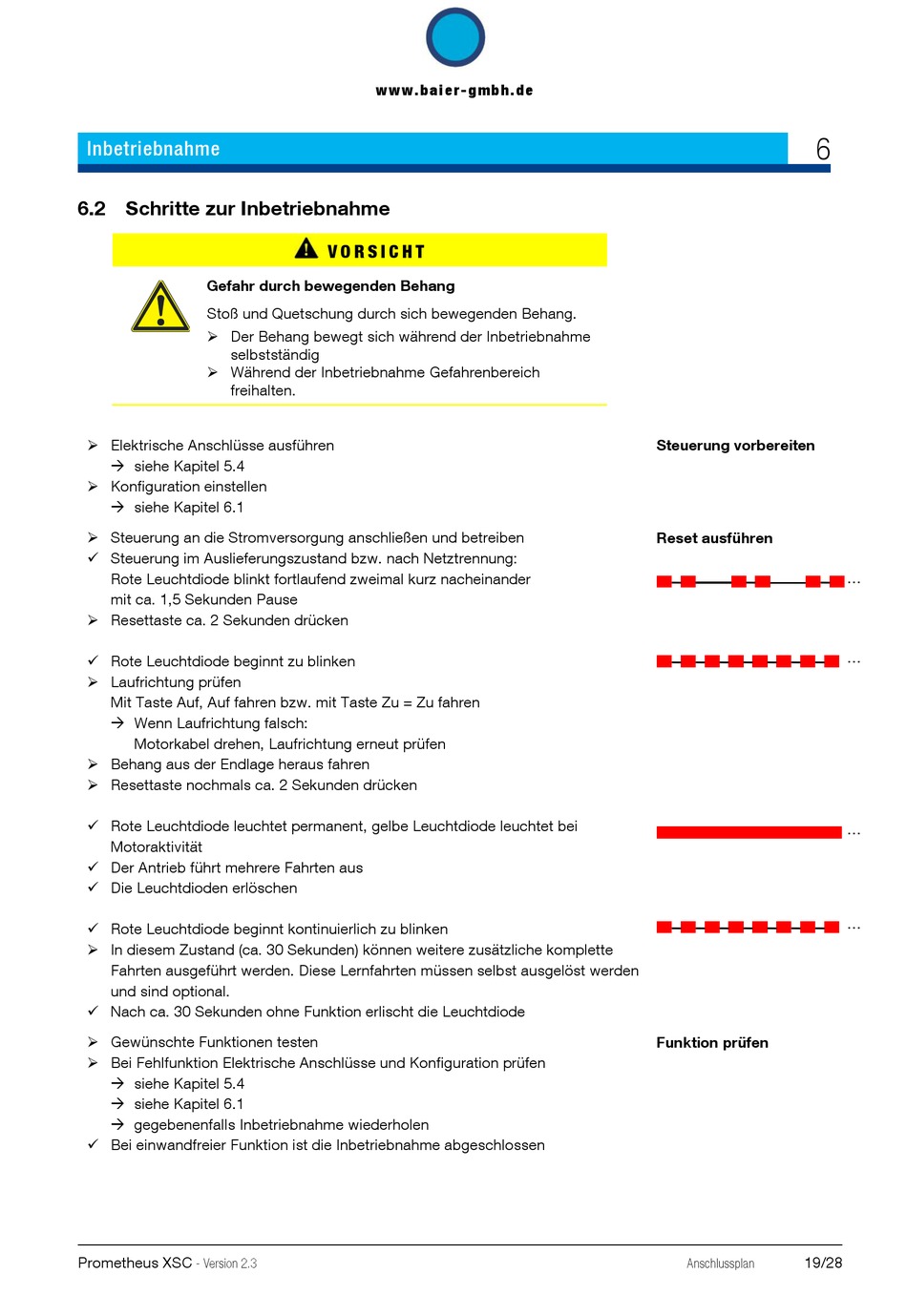

6.2 Schritte zur Inbetriebnahme

Gefahr durch bewegenden Behang
Stoß und Quetschung durch sich bewegenden Behang.
 Der Behang bewegt sich während der Inbetriebnahme
selbstständig
 Während der Inbetriebnahme Gefahrenbereich
freihalten.
 Elektrische Anschlüsse ausführen
 siehe Kapitel 5.4
 Konfiguration einstellen
 siehe Kapitel 6.1
 Steuerung an die Stromversorgung anschließen und betreiben
 Steuerung im Auslieferungszustand bzw. nach Netztrennung:
Rote Leuchtdiode blinkt fortlaufend zweimal kurz nacheinander
mit ca. 1,5 Sekunden Pause
 Resettaste ca. 2 Sekunden drücken
 Rote Leuchtdiode beginnt zu blinken
 Laufrichtung prüfen
Mit Taste Auf, Auf fahren bzw. mit Taste Zu = Zu fahren
 Wenn Laufrichtung falsch:
Motorkabel drehen, Laufrichtung erneut prüfen
 Behang aus der Endlage heraus fahren
 Resettaste nochmals ca. 2 Sekunden drücken
 Rote Leuchtdiode leuchtet permanent, gelbe Leuchtdiode leuchtet bei
Motoraktivität
 Der Antrieb führt mehrere Fahrten aus
 Die Leuchtdioden erlöschen
 Rote Leuchtdiode beginnt kontinuierlich zu blinken
 In diesem Zustand (ca. 30 Sekunden) können weitere zusätzliche komplette
Fahrten ausgeführt werden. Diese Lernfahrten müssen selbst ausgelöst werden
und sind optional.
 Nach ca. 30 Sekunden ohne Funktion erlischt die Leuchtdiode
 Gewünschte Funktionen testen
 Bei Fehlfunktion Elektrische Anschlüsse und Konfiguration prüfen
 siehe Kapitel 5.4
 siehe Kapitel 6.1
 gegebenenfalls Inbetriebnahme wiederholen
 Bei einwandfreier Funktion ist die Inbetriebnahme abgeschlossen
