Montage und Anschluss
Montage der
Tragschienenverbinder
Reiheneinbaugeräte
und Stromversorgung
montieren
14/28
Anschlussplan
w w w . b a i e r - g m b h . d e

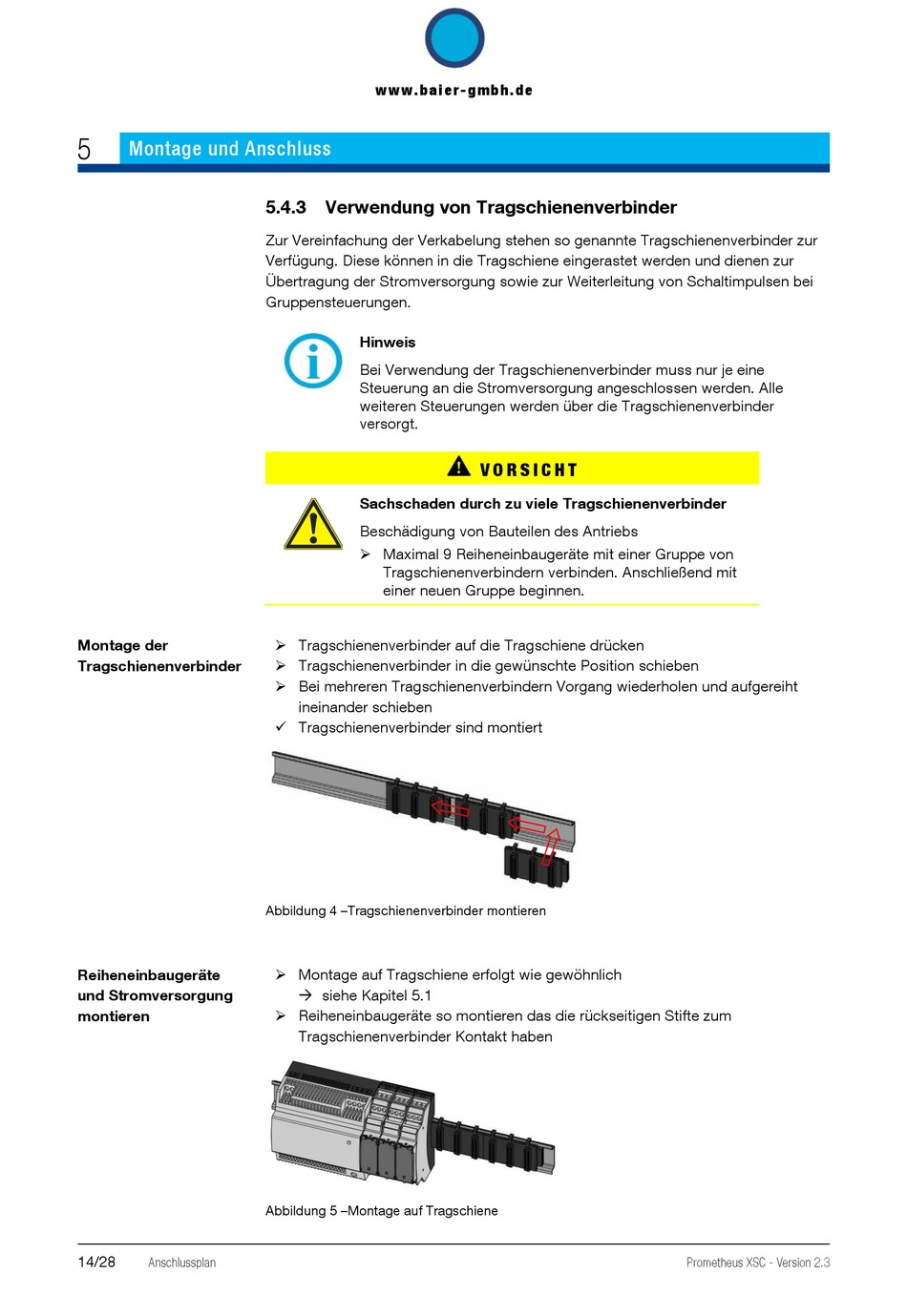

5.4.3 Verwendung von Tragschienenverbinder
Zur Vereinfachung der Verkabelung stehen so genannte Tragschienenverbinder zur
Verfügung. Diese können in die Tragschiene eingerastet werden und dienen zur
Übertragung der Stromversorgung sowie zur Weiterleitung von Schaltimpulsen bei
Gruppensteuerungen.
Hinweis
Bei Verwendung der Tragschienenverbinder muss nur je eine
Steuerung an die Stromversorgung angeschlossen werden. Alle
weiteren Steuerungen werden über die Tragschienenverbinder
versorgt.
Sachschaden durch zu viele Tragschienenverbinder
Beschädigung von Bauteilen des Antriebs
Maximal 9 Reiheneinbaugeräte mit einer Gruppe von
Tragschienenverbindern verbinden. Anschließend mit
einer neuen Gruppe beginnen.
Tragschienenverbinder auf die Tragschiene drücken
Tragschienenverbinder in die gewünschte Position schieben
Bei mehreren Tragschienenverbindern Vorgang wiederholen und aufgereiht
ineinander schieben
Tragschienenverbinder sind montiert
Abbildung 4 –Tragschienenverbinder montieren
Montage auf Tragschiene erfolgt wie gewöhnlich
siehe Kapitel 5.1
Reiheneinbaugeräte so montieren das die rückseitigen Stifte zum
Tragschienenverbinder Kontakt haben
Abbildung 5 –Montage auf Tragschiene
V O R S I C H T
Prometheus XSC - Version 2.3
