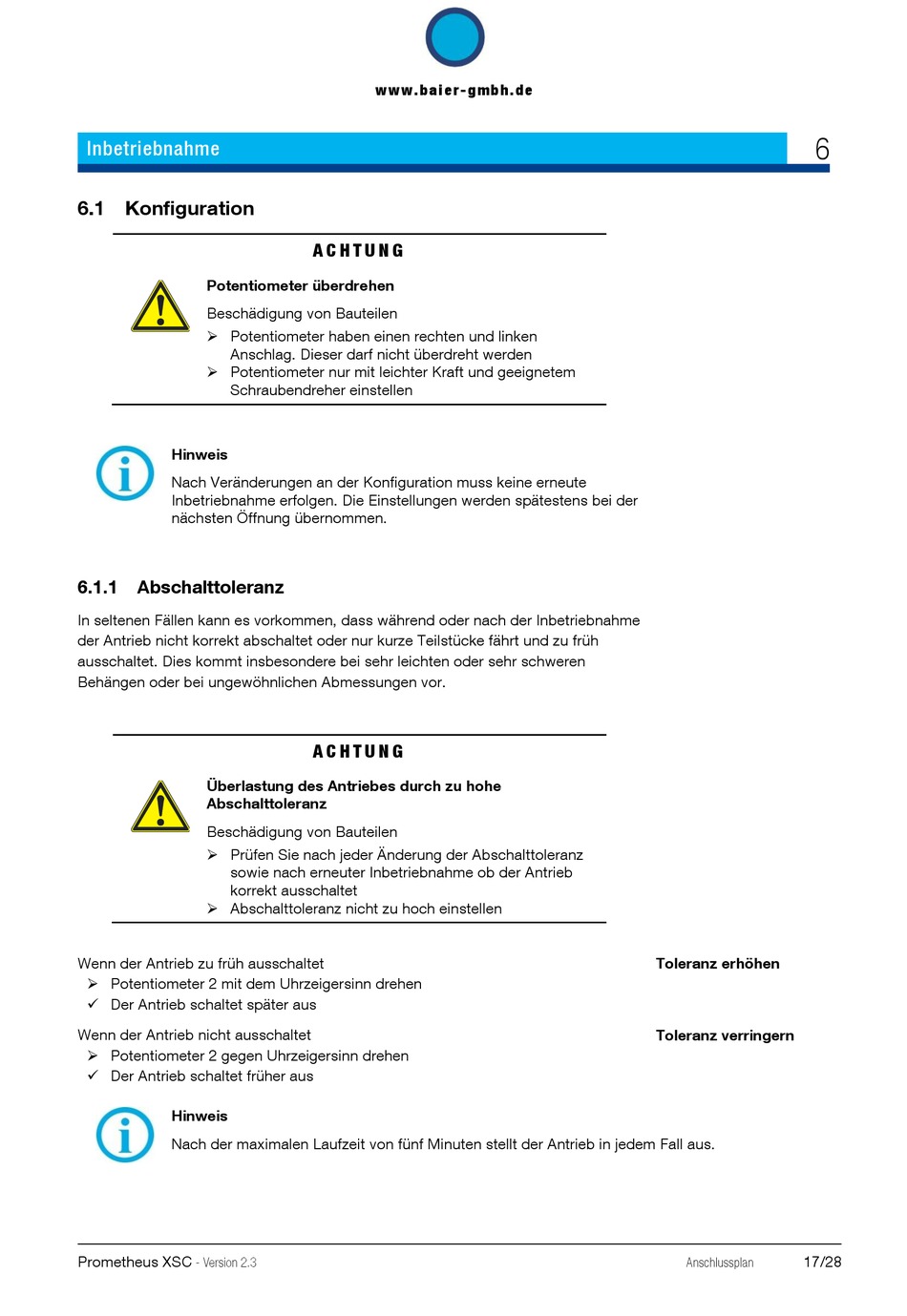

Inbetriebnahme
6.1 Konfiguration
Potentiometer überdrehen
Beschädigung von Bauteilen
Potentiometer haben einen rechten und linken
Anschlag. Dieser darf nicht überdreht werden
Potentiometer nur mit leichter Kraft und geeignetem
Schraubendreher einstellen
Hinweis
Nach Veränderungen an der Konfiguration muss keine erneute
Inbetriebnahme erfolgen. Die Einstellungen werden spätestens bei der
nächsten Öffnung übernommen.
6.1.1 Abschalttoleranz
In seltenen Fällen kann es vorkommen, dass während oder nach der Inbetriebnahme
der Antrieb nicht korrekt abschaltet oder nur kurze Teilstücke fährt und zu früh
ausschaltet. Dies kommt insbesondere bei sehr leichten oder sehr schweren
Behängen oder bei ungewöhnlichen Abmessungen vor.
Überlastung des Antriebes durch zu hohe
Abschalttoleranz
Beschädigung von Bauteilen
Prüfen Sie nach jeder Änderung der Abschalttoleranz
sowie nach erneuter Inbetriebnahme ob der Antrieb
korrekt ausschaltet
Abschalttoleranz nicht zu hoch einstellen
Wenn der Antrieb zu früh ausschaltet
Potentiometer 2 mit dem Uhrzeigersinn drehen
Der Antrieb schaltet später aus
Wenn der Antrieb nicht ausschaltet
Potentiometer 2 gegen Uhrzeigersinn drehen
Der Antrieb schaltet früher aus
Hinweis
Nach der maximalen Laufzeit von fünf Minuten stellt der Antrieb in jedem Fall aus.
Prometheus XSC
- Version 2.3
w w w . b a i e r - g m b h . d e
A C H T U N G
A C H T U N G
6
Toleranz erhöhen
Toleranz verringern
17/28
