Inbetriebnahme
18/28
Anschlussplan
w w w . b a i e r - g m b h . d e
6.1.2 Schalter
Schalter
1
OFF
ON
2
3
4
5
6

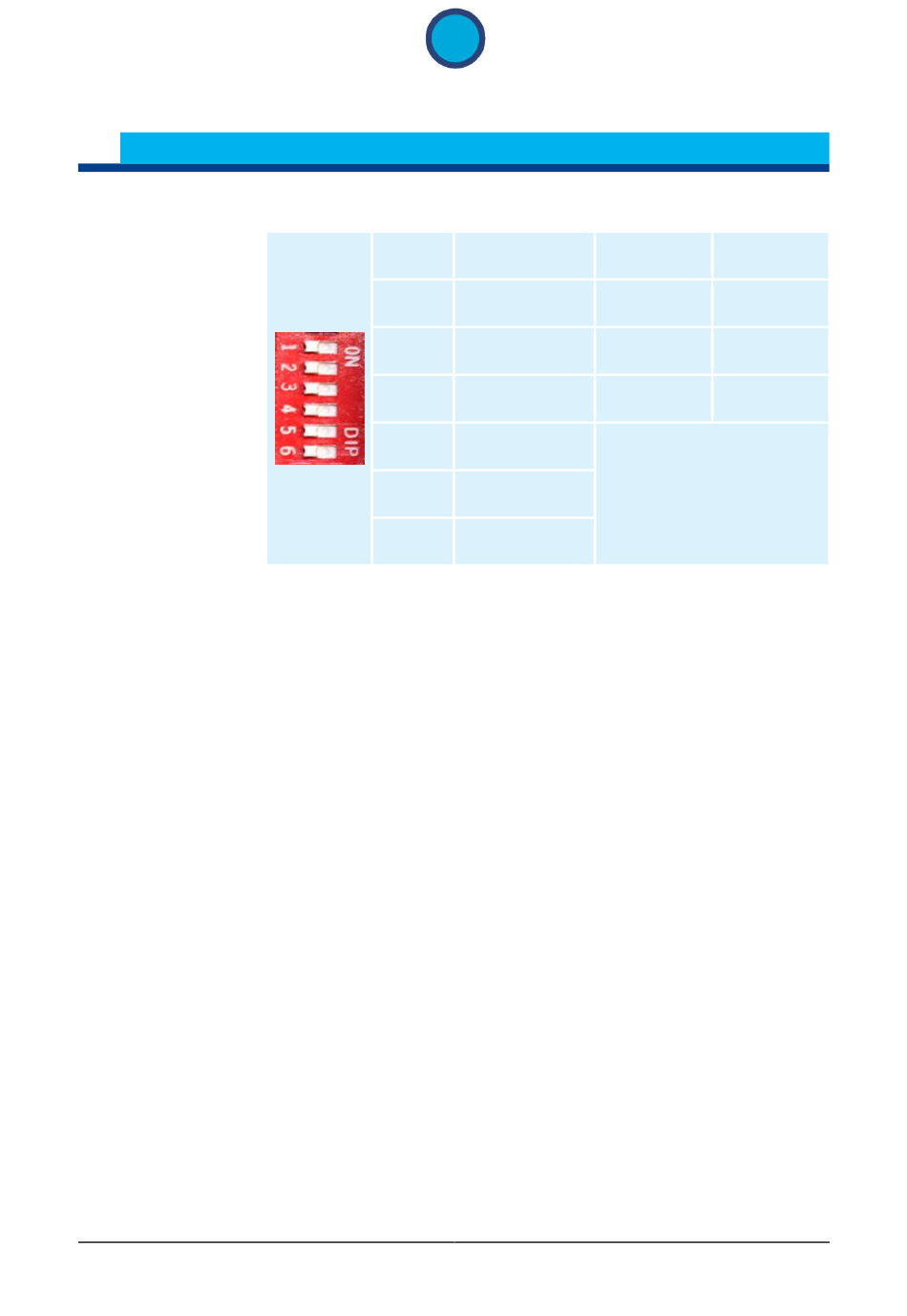

Tabelle 5 – DIP-Schalter
1. Funktion Halbautomatik / Totmann
Bei aktivierter Funktion „Halbautomatik" fährt der Antrieb automatisch so lange
bis ein Hindernis erkannt oder die Endlage erreicht wird, auch wenn das
Ansteuersignal nicht mehr anliegt.
Bei aktivierter Funktion „Totmann" fährt der Antrieb automatisch so lange ein
Hindernis erkannt oder die Endlage erreicht wird, stoppt jedoch sofort wenn
das Ansteuersignal nicht mehr anliegt.
2. Funktion Motorart
Schalter je nach eingesetztem Motor einstellen.
3. Funktion Geschwindigkeit
Hier kann die maximale Geschwindigkeit des Antriebs gewählt werden.
4. Bis 5. Gruppe
Auswahl der Gruppe, siehe Kapitel 7 Gruppensteuergerät.
Beschreibung
OFF
Funktion
Halbautomatik
Prometheus
Motorart
XS/80/MT
Geschwindigkeit
100%
Gruppe
siehe Kapitel 7
Gruppe
Gruppensteuergerät
Gruppe
ON
Totmann
Prometheus
XS/120/MT
80%
Prometheus XSC - Version 2.3
