Gruppensteuergerät
7.2 Elektrischer Anschluss
7.2.1 Anschlussbelegung des Gruppensteuergerätes
Das Gruppensteuergerät verfügt über acht Klemmenreihen mit je drei
Anschlussklemmen. An Klemme 1, 2 und 3 wird die Stromversorgung
angeschlossen.
An Klemme 4, 5 und 6 wird der potentialfreie Eingang (0 / Auf / Zu) für Alle Gruppen
angeschlossen.
An den Klemmen Gruppe 1 (7, 8 und 9) Gruppe 2 (10, 11 und 12), Gruppe 3 (13, 14
und 15) Gruppe 4 (16, 17 und 18) Gruppe 5 (19, 20 und 21) sowie Gruppe 6 (22, 23
und 24) wird der potentialfreien Eingang (0 / Auf / Zu) für die entsprechenden
Gruppen angeschlossen.
Klemme Anschluss
1
Masse
+24V DC Stromversorgung
2
auch für Tragschienenverbinder
+24V DC Stromversorgung
3
nicht für Tragschienenverbinder
4/7/10/
Steuerbefehl Masse
13/16/
für entsprechende Gruppe
19/20
5/8/11/
Steuerbefehl Auf
14/17/
für entsprechende Gruppe
20/21
6/9/12/
Steuerbefehl Zu
15/18/
für entsprechende Gruppe
21/22

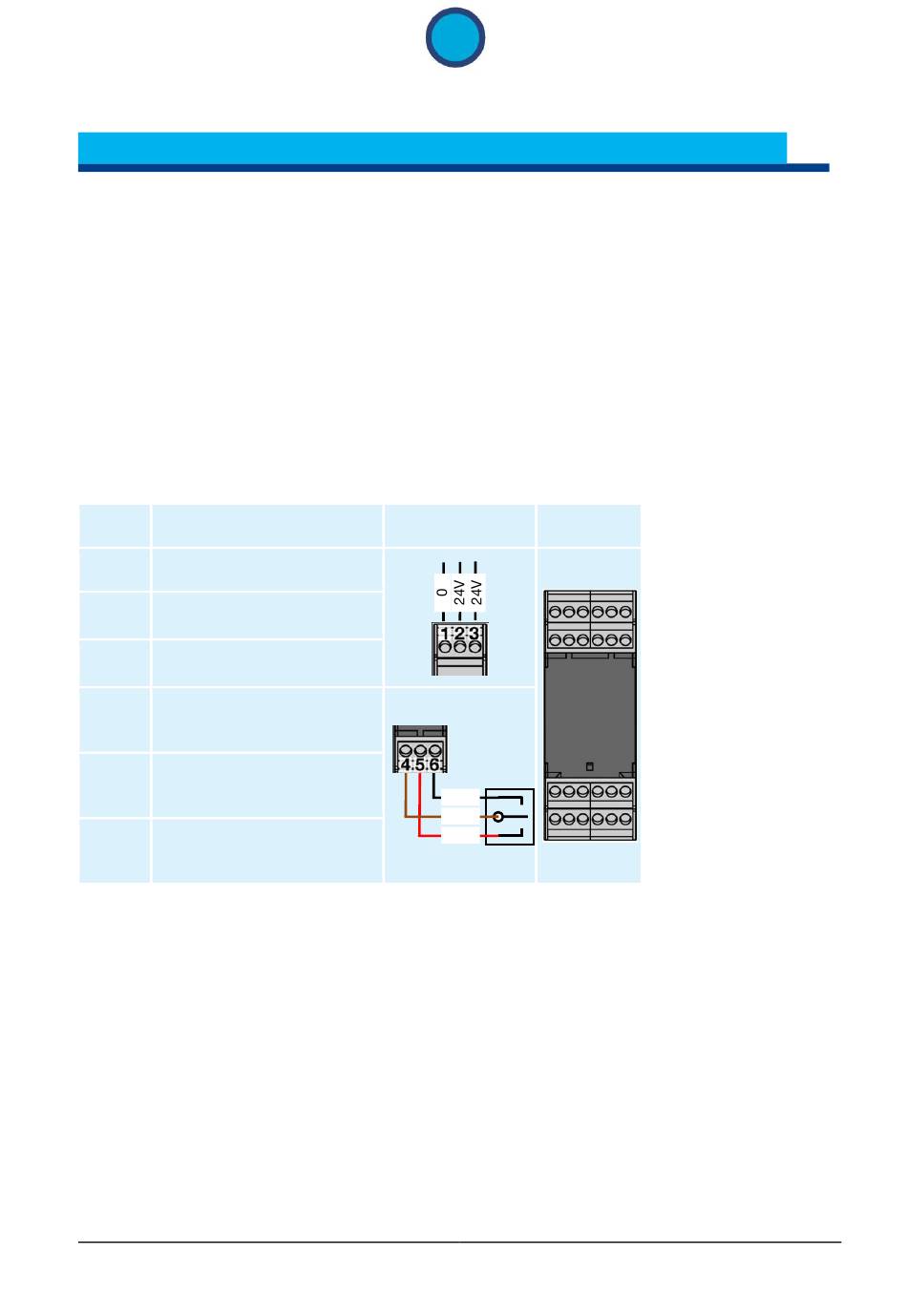

Tabelle 6 – Anschluss Gruppensteuergerät
Prometheus XSC
- Version 2.3
