Gruppensteuergerät
7.3.2 Schritte zur Inbetriebnahme
 Tragschienenverbinder montieren
 siehe Kapitel 5.4.3
 Das Gruppensteuergerät funktioniert nur mit den Tragschienenverbindern
 Reiheneinbaugeräte montieren und anschließen
 siehe Kapitel 4
 Gruppensteuergerät montieren und anschließen
 siehe Kapitel 7.2
 Reiheneinbaugeräte einer Gruppe zuordnen
 siehe Kapitel 7.3.1
 Reiheneinbaugeräte in Betrieb nehmen
 siehe Kapitel 5.4.4
 Funktion prüfen

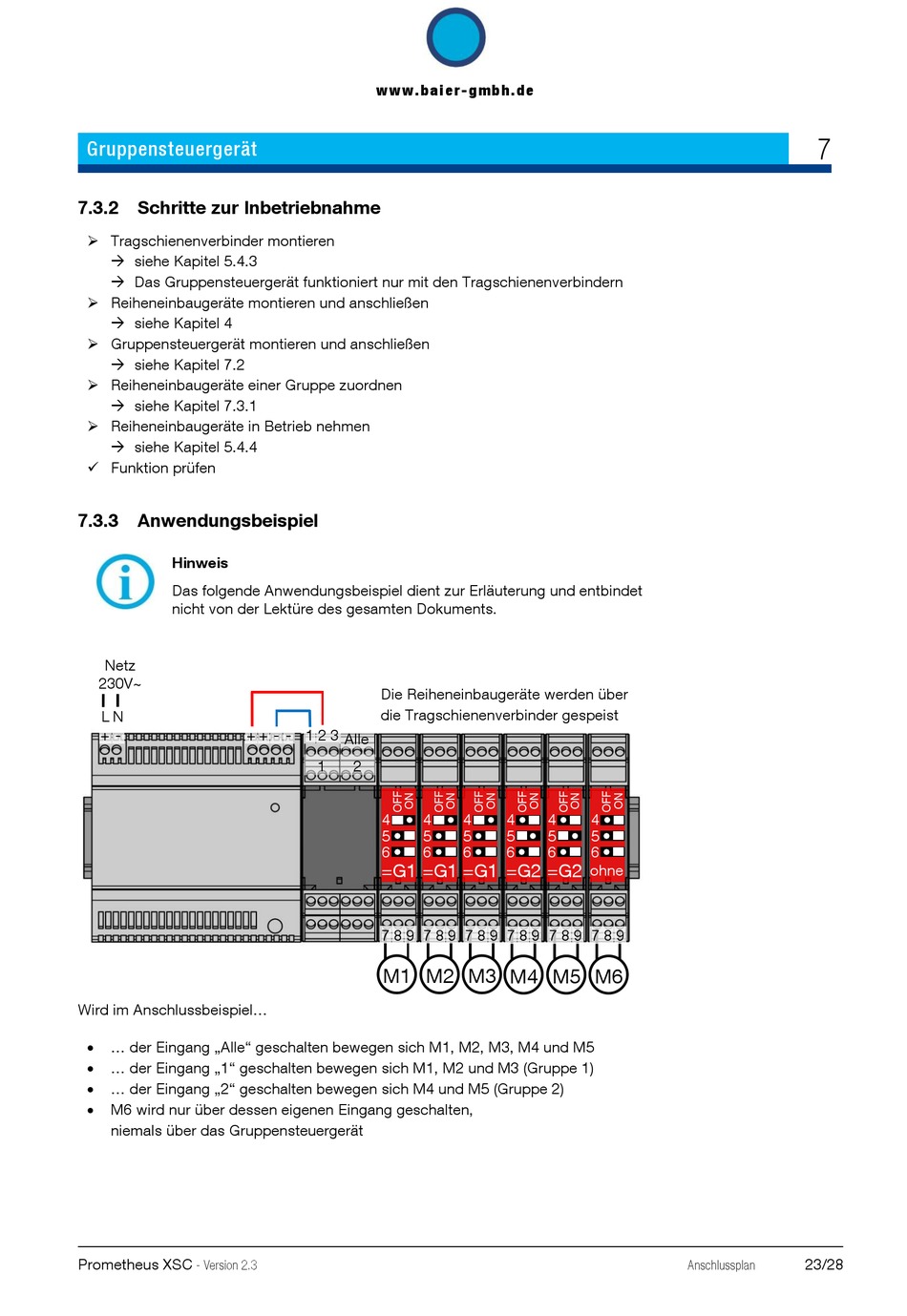

7.3.3 Anwendungsbeispiel
Hinweis
Das folgende Anwendungsbeispiel dient zur Erläuterung und entbindet
nicht von der Lektüre des gesamten Dokuments.
Netz
230V~
L N
+ - + + - -
Wird im Anschlussbeispiel...
 ... der Eingang „Alle" geschalten bewegen sich M1, M2, M3, M4 und M5

... der Eingang „1" geschalten bewegen sich M1, M2 und M3 (Gruppe 1)

... der Eingang „2" geschalten bewegen sich M4 und M5 (Gruppe 2)

M6 wird nur über dessen eigenen Eingang geschalten,
niemals über das Gruppensteuergerät
Prometheus XSC
- Version 2.3
w w w . b a i e r - g m b h . d e
Die Reiheneinbaugeräte werden über
die Tragschienenverbinder gespeist
1 2 3
Alle
1 2
4 4 4
5 5 5
6 6 6
=G1 =G1 =G1
7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9
M1 M2 M3 M4 M5 M6
4 4 4
5 5 5
6 6 6
=G2 =G2
ohne
7
