Montage und Anschluss

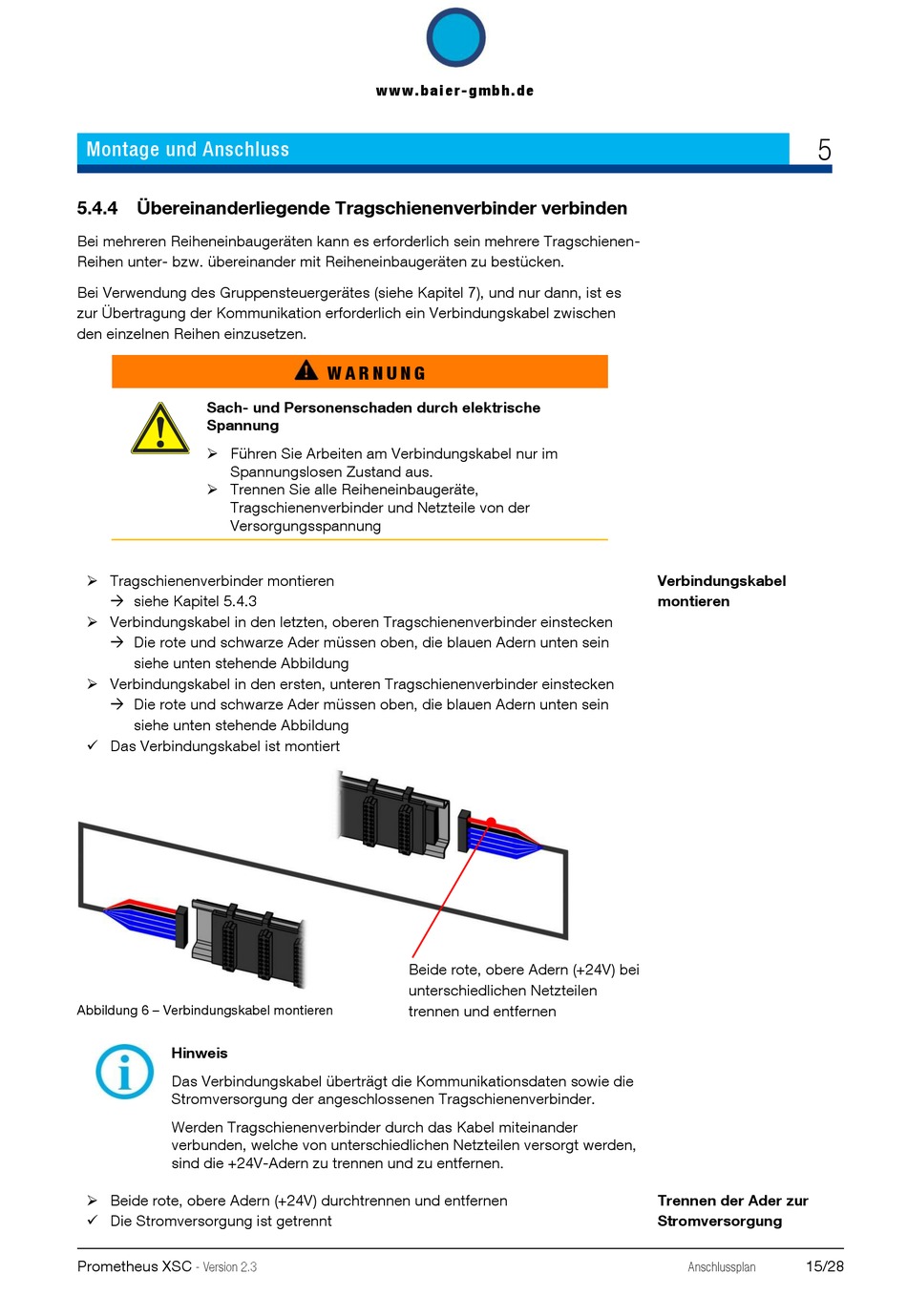

5.4.4 Übereinanderliegende Tragschienenverbinder verbinden
Bei mehreren Reiheneinbaugeräten kann es erforderlich sein mehrere Tragschienen-
Reihen unter- bzw. übereinander mit Reiheneinbaugeräten zu bestücken.
Bei Verwendung des Gruppensteuergerätes (siehe Kapitel 7), und nur dann, ist es
zur Übertragung der Kommunikation erforderlich ein Verbindungskabel zwischen
den einzelnen Reihen einzusetzen.
Sach- und Personenschaden durch elektrische
Spannung
Führen Sie Arbeiten am Verbindungskabel nur im
Spannungslosen Zustand aus.
Trennen Sie alle Reiheneinbaugeräte,
Tragschienenverbinder und Netzteile von der
Versorgungsspannung
Tragschienenverbinder montieren
siehe Kapitel 5.4.3
Verbindungskabel in den letzten, oberen Tragschienenverbinder einstecken
Die rote und schwarze Ader müssen oben, die blauen Adern unten sein
siehe unten stehende Abbildung
Verbindungskabel in den ersten, unteren Tragschienenverbinder einstecken
Die rote und schwarze Ader müssen oben, die blauen Adern unten sein
siehe unten stehende Abbildung
Das Verbindungskabel ist montiert
Abbildung 6 – Verbindungskabel montieren
Hinweis
Das Verbindungskabel überträgt die Kommunikationsdaten sowie die
Stromversorgung der angeschlossenen Tragschienenverbinder.
Werden Tragschienenverbinder durch das Kabel miteinander
verbunden, welche von unterschiedlichen Netzteilen versorgt werden,
sind die +24V-Adern zu trennen und zu entfernen.
Beide rote, obere Adern (+24V) durchtrennen und entfernen
Die Stromversorgung ist getrennt
Prometheus XSC
- Version 2.3
w w w . b a i e r - g m b h . d e
W A R N U N G
Beide rote, obere Adern (+24V) bei
unterschiedlichen Netzteilen
trennen und entfernen
5
Verbindungskabel
montieren
Trennen der Ader zur
Stromversorgung
15/28
