Technische Daten; Anschlüsse / 8.2 Pin-Belegung - Look Solutions Cryo-Gate Bedienungsanleitung

Betriebsspannung
Netzfrequenz
Leistungsaufnahme max.

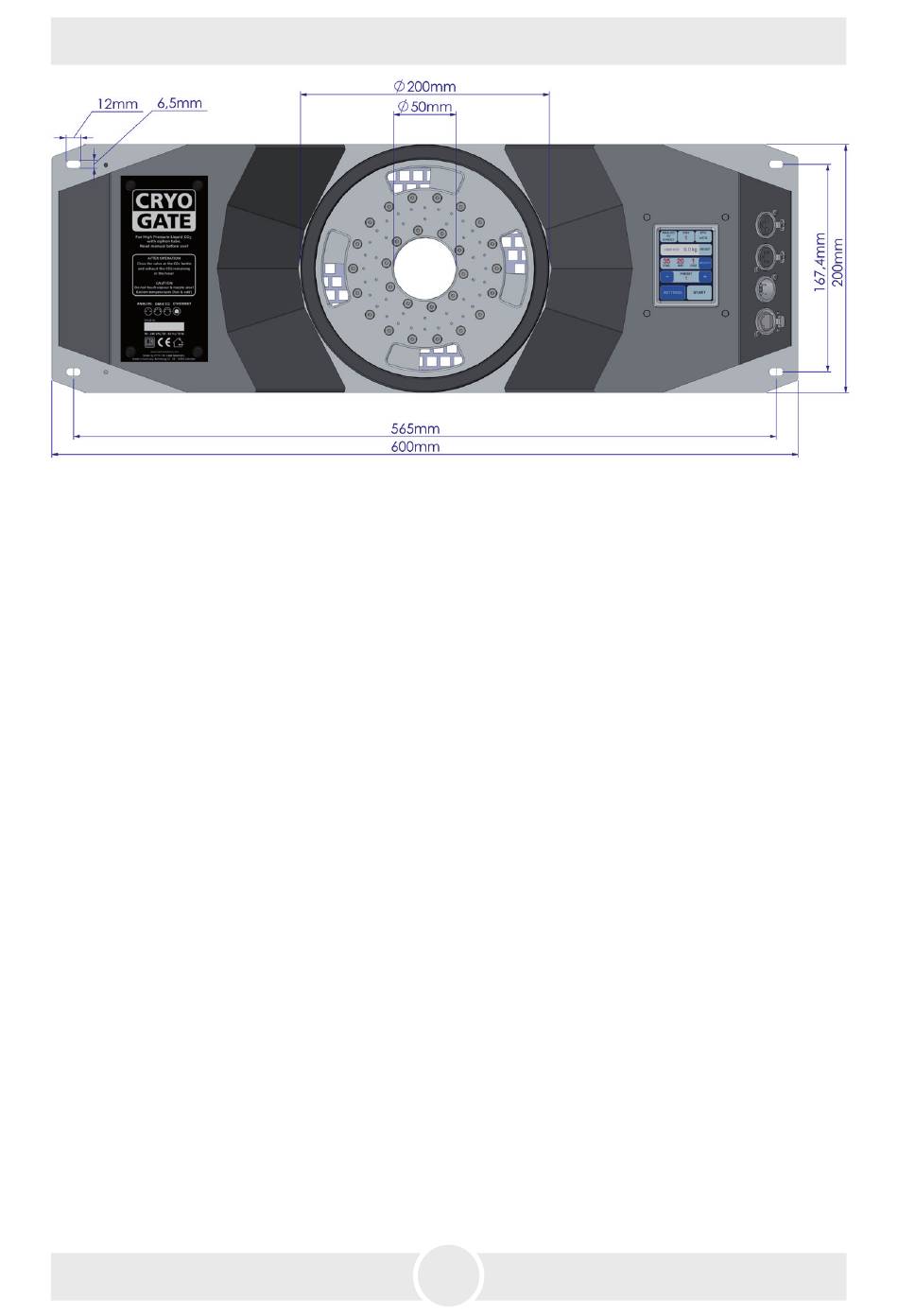

Abmessungen (B x H x T)
Gewicht
8.1 Anschlüsse
Spannungsversorgung
• PowerCon True1 Eingang
• PowerCon True1 Ausgang für Nebelmaschine
Kommunikation
• DMX512 Eingang: 5-Pol XLR male
• DMX512 Ausgang: 5-Pol XLR female
• Analoge Fernbedienung: 3-Pol XLR female
• Ethernet: EtherCon (RJ45)
• DMX-512 Ausgang für Nebelmaschine: 5-Pol XLR female
• Analoger Ausgang für Nebelmaschine: 3-Pol XLR male
8.2 Pin-Belegung
5pol XLR (DMX):
Pin 1 = Ground (Masse), Pin 2 = DMX –, Pin 3 = DMX +, Pin 4 u. 5 = nc
3pol XLR (analog):
Pin 1 = Ground (Masse), Pin 2 = 0-10 V + DC in, Pin 3 = 12 V + DC out, max. 50 mA
Hergestellt für:
Look Solutions GmbH & Co. KG • Bünteweg 33 • D - 30989 Gehrden • www.looksolutions.com

8. Technische Daten

33
90 bis 240 VAC
50/60 Hz
65 Watt
60 x 20 x 17,7 cm
10,5 kg
