Nun können Sie die Halterung abnehmen und in gewünschter
Höhe anbringen. Ziehen Sie die Mutter wieder fest an und
befestigen Sie das Antriebsrad.
2. Höhe des Vorderrades
Die Höhe des Vorderrades kann in drei Stufen verstellt wer-
den. Lösen Sie die Innensechkantschraube (siehe Abb. 21)
und ziehen Sie die Radachse heraus. Bringen Sie das
Vorderrad in gewünschter Höhe an und ziehen Sie die
Schraube wieder fest.
3. Winkel der Lenkradachse
Durch Veränderung der Höhe des Antriebsrades bzw. des
Vorderrades kann sich auch der Winkel der Lenkradachse
ändern. Diese sollte sich jedoch immer im rechten Winkel
(90°) zum Boden befinden (siehe Abb. 22). Lösen Sie
zunächst die Arretierung, indem Sie die beiden
Innensechskantschrauben auf der Innenseite lösen (siehe Abb
23). Mit Hilfe der zwei Madenschrauben an der Unterseite
können Sie dann den Winkel einstellen (siehe Abb. 24).
Anschließend sind die beiden Befestigungsschrauben an der
Innenseite wieder fest zu ziehen.
4. Einstellen der Kniehebelbremse
Bei einer Veränderung der Antriebsradhöhe muss die
Kniehebelbremse neu eingestellt werden (siehe 7.7).
7.5.3 Sitzwinkel
Wenn Sie die Sitzfläche des Rollstuhls nach hinten neigen, sit-
zen Sie dadurch tiefer und fester im Rollstuhl. Um den Sitz
nach hinten zu neigen müssen Sie die Steckachse in einer
Position weiter oben anbringen. Wollen Sie den Sitz nach
vorne neigen, befestigen Sie die Steckachse in einer Position
weiter unten. Die Befestigung der Steckachse erfolgt analog
zu 7.5.2.1 .
Bischoff & Bischoff GmbH • Stand 03.01.2012
Pyro light Optima

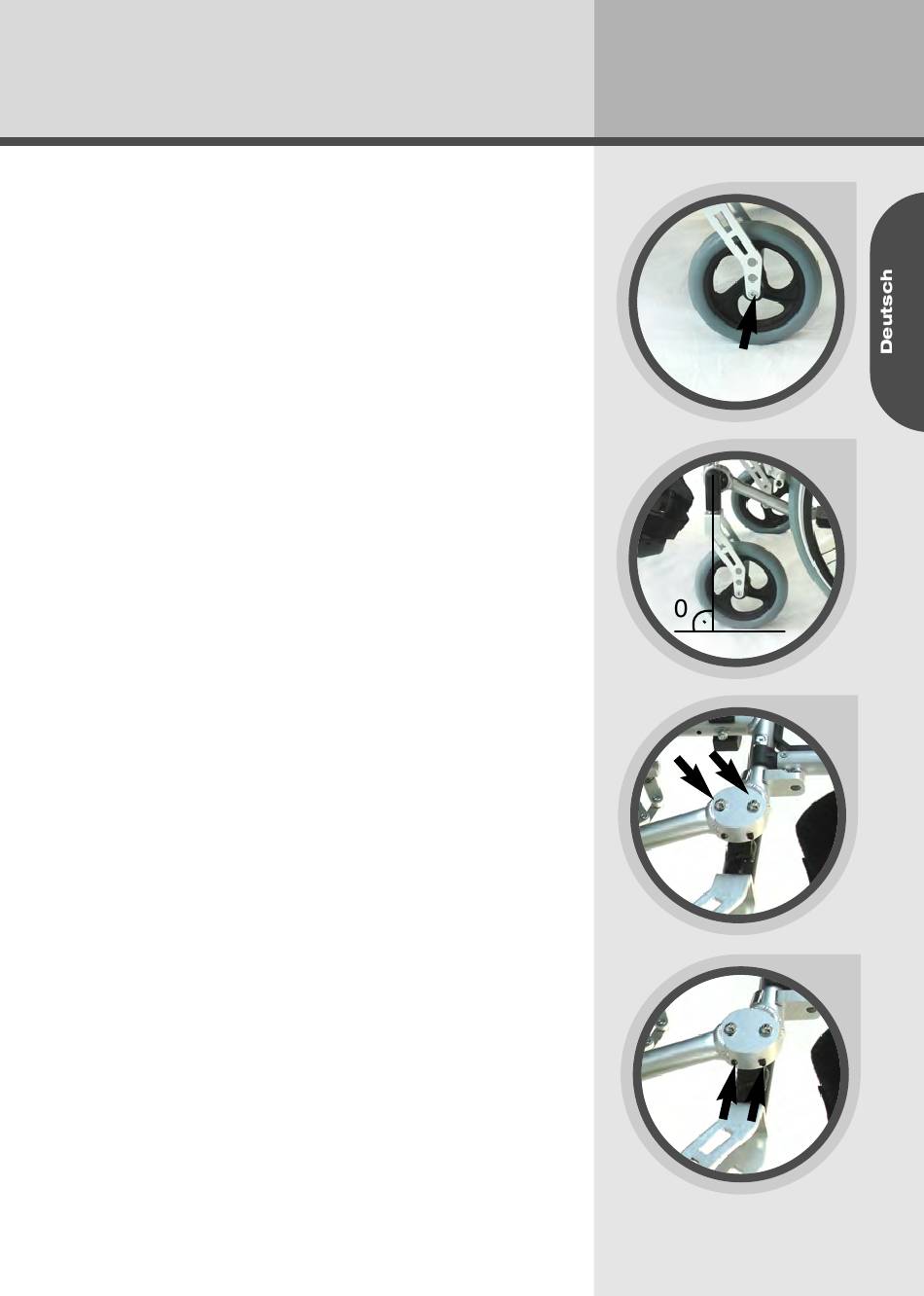

Abb. 21
9 °
Abb. 22
Abb. 23
Abb. 24
21
