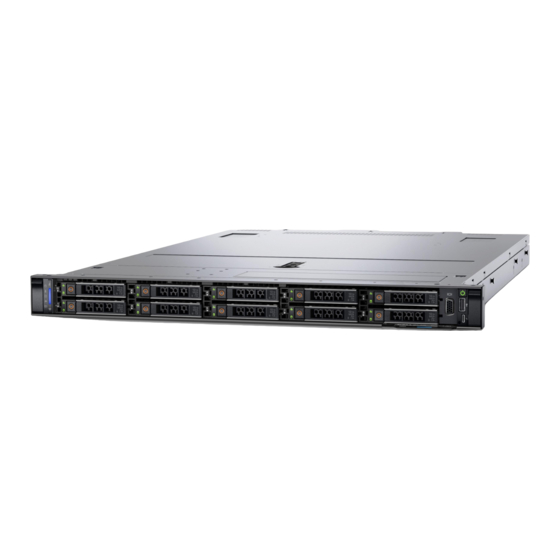

Dell EMC PowerEdge R650
Installations- und Service-Handbuch
Teilenummer: E69S Series
Vorschriftentyp: E69S001
Mai 2021
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R650

Inhaltszusammenfassung für Dell EMC PowerEdge R650

  • Seite 1 Dell EMC PowerEdge R650 Installations- und Service-Handbuch Teilenummer: E69S Series Vorschriftentyp: E69S001 Mai 2021 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Über dieses Dokument.......................7 Kapitel 2: Übersicht über das Dell EMC PowerEdge R650-System............8 Frontansicht des Systems..............................8 Ansicht des rechten Bedienfelds...........................11 Ansicht des linken Bedienfelds............................12 Rückansicht des Systems..............................13 Das Systeminnere.................................17 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer..............18 Etikett mit Systeminformationen............................19 Matrix für Schienendimensionierung und Rackkompatibilität..................21...
  • Seite 4 Lüftermodul...................................41 Entfernen eines Kühlungslüftermoduls........................41 Installieren eines Kühlungslüftermoduls........................41 Laufwerke.....................................42 Entfernen eines Laufwerkplatzhalters........................42 Einsetzen eines Laufwerkplatzhalters.........................43 Laufwerkträger entfernen............................43 Laufwerkträger einsetzen.............................44 Laufwerk aus Laufwerkträger entfernen........................45 Einsetzen des Laufwerks in den Laufwerkträger...................... 46 Laufwerkrückwandplatine..............................47 Anschlüsse für Laufwerksrückwandplatine........................ 47 Laufwerkrückwandplatine entfernen.......................... 48 Laufwerkrückwandplatine installieren.........................
  • Seite 5 Installieren des BOSS S2-Kartenplatzhalters......................109 Entfernen des BOSS S2-Moduls..........................110 Einbauen der BOSS-S2-Controllerkarte........................113 Optionales IDSDM-Modul..............................116 Entfernen des IDSDM-Moduls............................ 116 Einbauen des IDSDM-Moduls............................117 microSD-Karte..................................118 Entfernen der mikroSD-Karte............................. 118 Einsetzen der MicroSD-Karte............................. 119 Optionale OCP-Karte................................ 120 Entfernen der OCP-Karte............................120 Installieren der OCP-Karte............................121 Systembatterie...................................
  • Seite 6 Verwenden der Systemdiagnose............................. 166 Integrierte Dell-Systemdiagnose..........................166 Kapitel 9: Wie Sie Hilfe bekommen....................168 Informationen zum Recycling oder End-of-Life-Service....................168 Kontaktaufnahme mit Dell Technologies........................168 Zugriff auf Systeminformationen mithilfe von QRL.......................168 Quick Resource Locator (QRL) für das PowerEdge R650-System..............169 Automatische Unterstützung mit SupportAssist......................169 Kapitel 10: Dokumentationsangebot....................170...

  • Seite 7: Kapitel 1: Über Dieses Dokument

    Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, technische Daten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...

  • Seite 8: Kapitel 2: Übersicht Über Das Dell Emc Poweredge R650-System

    Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Weitere Informationen finden Sie in den technischen Daten des Dell EMC PowerEdge R650 auf der Seite mit der Produktdokumentation. Themen: •...
  • Seite 9 Konfigurationen verfügbar. ● Status-LED: mit dieser Option können Sie fehlgeschlagene Hardwarekomponenten identifizieren. Es gibt bis zu fünf Status-LEDs und eine allgemeine Systemzustands-LED (Gehäusezustand und System-ID) Leiste. Weitere Informationen finden Sie im Abschnitt Status-LED-Anzeigen. Übersicht über das Dell EMC PowerEdge R650-System...
  • Seite 10 (Gehäusezustand und System-ID) Leiste. Weitere Informationen finden Sie im Abschnitt Status-LED-Anzeigen. ● Quick Sync 2 (Wireless): zeigt ein System mit Quick Sync- Funktion an. Die Quick Sync-Funktion ist optional. Diese Funktion ermöglicht die Verwaltung des Systems unter Verwendung Übersicht über das Dell EMC PowerEdge R650-System...

  • Seite 11: Ansicht Des Rechten Bedienfelds

    A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden. Weitere Informationen zu den Ports finden Sie in den technischen Daten des Dell EMC PowerEdge R650 auf der Seite mit der Produktdokumentation. Ansicht des rechten Bedienfelds Abbildung 4. Rechtes Bedienfeld Tabelle 4.

  • Seite 12: Ansicht Des Linken Bedienfelds

    Tablet verbinden können. Die Kabellänge darf 0,91 m (3 Fuß) nicht überschreiten. Die Leistung kann von der Qualität des Kabels abhängen. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R650 Technischen Spezifikationen auf der Produktdokumentationsseite. Ansicht des linken Bedienfelds Abbildung 5.

  • Seite 13: Rückansicht Des Systems

    Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Anschluss Informationen finden Sie im iDRAC-Benutzerhandbuch auf www.dell.com/poweredgemanuals. Systemidentifikationstaste Drücken Sie die Systemidentifikationstaste: ● Zur Lokalisierung eines bestimmten Systems innerhalb eines Racks. ● Zum Ein- oder Ausschalten der Systemidentifikation (System-ID). Übersicht über das Dell EMC PowerEdge R650-System...
  • Seite 14 Die NIC-Ports sind in der mit der Systemplatine verbundenen LOM-Karte integriert. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R650 Technischen Spezifikationen auf der Produktdokumentationsseite. Abbildung 8. Rückansicht des Systems mit 3 x LP PCIe-Steckplätzen Tabelle 7. Rückansicht des Systems mit 3 x LP PCIe-Steckplätzen Element Anschlüsse, Bedienfelder...
  • Seite 15 A. Dieser Steckplatz unterstützt das BOSS S2-Modul. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R650 Technischen Spezifikationen auf der Produktdokumentationsseite. Abbildung 9. Rückansicht des Systems mit 2 x 2,5-Zoll-Laufwerksmodul (hinten) und 1 x LP PCIe-Steckplatz Tabelle 8. Rückansicht des Systems mit 2 x 2,5-Zoll-Laufwerksmodul (hinten) und 1 x LP PCIe-Steckplatz Element Anschlüsse, Bedienfelder...
  • Seite 16 Systemplatine verbundenen OCP-Karte integriert. NIC-Anschluss (2) Die NIC-Ports sind in der mit der Systemplatine verbundenen LOM-Karte integriert. ANMERKUNG: Weitere Informationen finden Sie in den Dell EMC PowerEdge R650 Technischen Spezifikationen auf der Produktdokumentationsseite. Übersicht über das Dell EMC PowerEdge R650-System...

  • Seite 17: Das Systeminnere

    6. Netzteil (PSU 2) 7. Netzteil (PSU 1) 8. IDSDM / Interner USB-Kartenport 9. BOSS S2-Modul 10. Kühlkörper für Prozessor 1 11. Speicher-DIMM-Sockel für Prozessor 1 (A6) 12. Laufwerkrückwandplatine 13. fPERC 14. Service Tag Übersicht über das Dell EMC PowerEdge R650-System...

  • Seite 18: Ausfindigmachen Des Express-Servicecodes Und Der Service-Tag-Nummer

    Informations-Tag zudem das sichere Standardpasswort des iDRAC vermerkt. Wenn Sie sich für iDRAC Quick Sync 2 entschieden haben, enthält das Informationsschild auch das OpenManage Mobile (OMM)-Etikett, über das Administratoren PowerEdge-Server konfigurieren und überwachen sowie Fehlerbehebungen durchführen können. Übersicht über das Dell EMC PowerEdge R650-System...

  • Seite 19: Etikett Mit Systeminformationen

    Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell EMC Support- Anrufe an den richtigen Mitarbeiter weiterleiten.
  • Seite 20 Abbildung 13. Serviceinformationen Übersicht über das Dell EMC PowerEdge R650-System...

  • Seite 21: Matrix Für Schienendimensionierung Und Rackkompatibilität

    Abbildung 14. Speicherinformationen und Anschlüsse auf der Systemplatine Abbildung 15. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell EMC Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist.
  • Seite 22 ● Spezifische Details zu Schienentypen und ihren Funktionen ● Schienen Einstellbereich für verschiedene Arten von Rack-Montage Flanschen. ● Schienentiefe mit und ohne Kabelführungszubehör ● Racktypen, die für verschiedene Arten von Rack-Montageflansche unterstützt werden. Übersicht über das Dell EMC PowerEdge R650-System...

  • Seite 23: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell EMC Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote-Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.

  • Seite 24: Optionen Für Die Anmeldung Bei Idrac

    OpenManage Deployment Toolkit – Benutzerhandbuch verfügbar unter https://www.dell.com/openmanagemanuals> Open Manage Deployment Toolkit. iDRAC Direct Benutzerhandbuch für den integrierten Dell Remote Access Controller unter https://www.dell.com/idracmanuals. Das systemspezifische Handbuch für den Dell Remote Access Controller finden Sie unter https://www.dell.com/ poweredgemanuals > Produkt-Support-Seite Ihres Systems > Dokumentation.

  • Seite 25: Ressourcen Für Die Installation Des Betriebssystems

    Weitere Informationen über Installations- und Anleitungsvideos für vom PowerEdge-System unterstützte Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell EMC PowerEdge-Systeme. Optionen zum Herunterladen der Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt Herunterladen der Treiber und Firmware. Anfängliche Systemeinrichtung und Erstkonfiguration...

  • Seite 26: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern

    1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell EMC Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchenund navigieren Sie zu Ihrem Produkt.

  • Seite 27: Kapitel 4: Mindestvalidierung Der Post- Und System Management-Konfiguration

    Mindestvalidierung der POST- und System Management-Konfiguration In diesem Abschnitt sind die Mindestanforderungen für SystemSystem Validierung der Systemverwaltungs-Konfiguration des Dell EMC - Systembeschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST: ●...

  • Seite 28: Fehlermeldungen

    Tabelle 13. Konfigurationsvalidierungfehler (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Fehlerprotokollen gemeldet. Installieren Sie das fehlende Element (Kabel, Riser usw.). Comm-Fehler Ein Konfigurationselement reagiert während Systemmanagement- Comm-Fehler: Rückwandplatine 2 einer Bestandsprüfung nicht über die Seitenbandkommunikation Managementschnittstelle auf iDRAC. Trennen Sie den Netzstrom, setzen Sie das Element neu ein und ersetzen Sie das Element, wenn das Problem...

  • Seite 29: Kapitel 5: Installieren Und Entfernen Von Systemkomponenten

    Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit im Inneren des Systems • Empfohlene Werkzeuge • Optionale Frontverkleidung • Systemabdeckung • Laufwerk-Rückwandplatinenabdeckung • Luftstromverkleidung • Lüftermodul •...

  • Seite 30: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 31: Optionale Frontverkleidung

    ● Schlüssel für das Schloss der Frontverkleidung. Dieser Schlüssel wird nur benötigt, wenn das System über eine Blende verfügt. ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ● Torx-Schraubenzieher der Größe T20 ● Torx-Schraubenzieher der Größe T30 ● 5-mm-Sechskantschraubendreher ● Kunststoffstift ●...

  • Seite 32: Frontblende Anbringen

    Abbildung 16. Entfernen der Frontblende mit LCD-Display Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets.

  • Seite 33: Systemabdeckung

    Abbildung 17. Installieren der Frontblende mit LCD-Display Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1.

  • Seite 34: Systemabdeckung Anbringen

    Abbildung 18. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.

  • Seite 35: Laufwerk-Rückwandplatinenabdeckung

    Abbildung 19. Systemabdeckung anbringen Laufwerk-Rückwandplatinenabdeckung Entfernen der Laufwerk-Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Schritte 1. Schieben Sie die Rückwandplatinenabdeckung in Richtung der Pfeile auf der Rückwandplatinenabdeckung. 2.

  • Seite 36: Installieren Der Rückwandplatinenabdeckung

    Abbildung 20. Entfernen der Laufwerk-Rückwandplatinenabdeckung Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Installieren der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte 1. Richten Sie die Abdeckung der Laufwandrückwandplatine auf die Führungsschlitze am System aus. 2.
  • Seite 37 Abbildung 21. Installieren der Rückwandplatinenabdeckung Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren und Entfernen von Systemkomponenten...

  • Seite 38: Luftstromverkleidung

    Luftstromverkleidung Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

  • Seite 39: Luftstromverkleidung Einbauen

    Abbildung 23. Entfernen des Kühlgehäuses aus dem hinteren Laufwerksmodul Nächste Schritte Bauen Sie das Kühlgehäuse wieder ein. Luftstromverkleidung einbauen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
  • Seite 40 Abbildung 24. Luftstromverkleidung einbauen 3. Für das Kühlgehäuse am hinteren Laufwerksmodul, senken Sie das Kühlgehäuse ins hintere Laufwerksmodul ab, bis es fest sitzt. Abbildung 25. Einbauen des Kühlgehäuses auf das hintere Laufwerksmodul Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

  • Seite 41: Lüftermodul

    Lüftermodul Entfernen eines Kühlungslüftermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3. Falls installiert, entfernen Sie das Kühlgehäuse.

  • Seite 42: Laufwerke

    3. Falls installiert, entfernen Sie das Kühlgehäuse. Schritte 1. Platzieren Sie das Lüftermodul horizontal ausgerichtet im Anschluss auf der Systemplatine. ANMERKUNG: Die Verfahren zum Entfernen der Standard- (STD), Hochleistung-Silberklasse (HPR Silber) oder Hochleistungs- Goldklasse (HPR Gold) Dual-Kühlungslüftermodule sind identisch. 2. Drücken Sie auf die Griffstelle auf dem Kühlungslüftermodul, bis es einrastet. Abbildung 27.

  • Seite 43: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 28. Entfernen eines Laufwerkplatzhalters Nächste Schritte Installieren Sie ein Laufwerk oder setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 29.

  • Seite 44: Laufwerkträger Einsetzen

    VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Zur Vermeidung von Datenverlust müssen Sie sicherstellen, dass Ihr Betriebssystem die Installation von Laufwerken unterstützt.

  • Seite 45: Laufwerk Aus Laufwerkträger Entfernen

    nur solche Daten, die Sie überschreiben möchten. Sämtliche Daten auf dem Ersatzlaufwerk gehen unmittelbar nach der Installation des Laufwerks verloren. ANMERKUNG: Stellen Sie sicher, dass sich der Laufwerksverschlussbügel des Laufwerksträgers in der geöffneten Position befindet, bevor Sie den Träger in den Steckplatz einsetzen. 1.

  • Seite 46: Einsetzen Des Laufwerks In Den Laufwerkträger

    Abbildung 32. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. ANMERKUNG: Stellen Sie beim Einsetzen eines Laufwerks in den Laufwerkträger sicher, dass die Schrauben mit einem Anzugsmoment von 4 in-lbs angezogen werden.

  • Seite 47: Laufwerkrückwandplatine

    Abbildung 33. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Laufwerkrückwandplatine Anschlüsse für Laufwerksrückwandplatine Hier sind die unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems Tabelle 16. Unterstützte Rückwandplatinenoptionen System Unterstützte Festplattenoptionen 3,5-Zoll-SAS/SATA-Rückwandplatine (x4) 2,5-Zoll-SAS- oder -SATA-Rückwandplatine (x8) PowerEdge R650...

  • Seite 48: Laufwerkrückwandplatine Entfernen

    Abbildung 35. 8 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) Abbildung 36. 10 x 2,5-Zoll-Laufwerkrückwandplatine 1. DST_SA2 (Rückwandplatine zu vorderem PERC) 2. DST_PB2 (PCIe/NVMe-Anschluss) 3. DST_PA2 (PCIe/NVMe-Anschluss) 4. DST_SA1 (PERC zu Rückwandplatine) 5. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und 6.

  • Seite 49: Laufwerkrückwandplatine Installieren

    Abbildung 37. Laufwerkrückwandplatine entfernen Nächste Schritte Setzen Sie die Laufwerkrückwandplatine wieder ein. Laufwerkrückwandplatine installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.

  • Seite 50: Rückseitig Montiertes Perc-Frontmodul

    Abbildung 38. Laufwerkrückwandplatine installieren 3. Verlegen Sie die Kabel ordnungsgemäß durch die Kabelführungen und schließen Sie die Kabel an den jeweiligen Anschlüssen auf der Systemplatine an. Ziehen Sie die unverlierbare Schraube an der Kabelführungsverriegelung an. Nächste Schritte Installieren Sie sämtliche Laufwerke.

  • Seite 51: Installieren Des Vorderseitig Montierten Perc-Frontmoduls

    Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die unverlierbaren Schrauben am PERC-Frontmodul. 2. Ziehen Sie am PERC-Frontmodul, um es vom Anschluss auf der Laufwerkrückwandplatine zu lösen. 3. Neigen und heben Sie das PERC-Frontmodul aus dem System heraus. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.

  • Seite 52: Entfernen Des Rückseitig Montierten Perc-Frontmoduls

    3. Drücken Sie den Anschluss des PERC-Frontmoduls mit dem Anschluss auf der Laufwerkrückwandplatine, bis er fest sitzt. 4. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 die unverlierbaren Schrauben am PERC-Frontmodul. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 40.

  • Seite 53: Installieren Des Rückseitig Montierten Perc-Frontmoduls

    Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die unverlierbaren Schrauben am PERC-Frontmodul. 2. Schieben Sie das PERC-Frontmodul, um es vom Anschluss auf der Laufwerkrückwandplatine zu lösen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 41.

  • Seite 54: Hinteres Laufwerksmodul

    3. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 die unverlierbaren Schrauben am PERC-Frontmodul. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 42. Installieren des rückseitig montierten PERC-Frontmoduls Nächste Schritte Installieren Sie die Laufwerksrückwandplatine.

  • Seite 55: Einsetzen Des Hinteren Laufwerksmoduls

    Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Phillips #1) die unverlierbaren Schrauben am hinteren Laufwerkmodul oder an der Flüssigkeitskühlung des hinteren Laufwerksmoduls. 2. Schieben Sie das hintere Laufwerksmodul und heben Sie es vom System weg. ANMERKUNG: Das Verfahren zum Entfernen des hinteren Laufwerkmoduls ist für die Konfiguration mit Flüssigkeitskühlungsmodul identisch.
  • Seite 56 Abbildung 44. Einsetzen des hinteren Laufwerksmoduls Nächste Schritte Setzen Sie den Erweiterungskarten-Riser 3 ein, falls dieser entfernt wurde. 2. Schließen Sie die Stromkabel am hinteren Laufwerksmodul an. Setzen Sie alle Laufwerke ein. Bauen Sie das Kühlgehäuse ein (falls entfernt). 5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

  • Seite 57: Kabelführung

    Kabelführung Abbildung 45. Bedienfelder und Eingriffschalter Tabelle 17. Bedienfelder, BOSS S2 und VGA-Verkabelung Linker Bedienfeldanschluss Linkes Bedienfeld (LCP) Rechter Bedienfeldanschluss Rechtes Bedienfeld (RCP) VGA-Anschluss auf der Vorderseite VGA auf RCP BOSS_CARD_PWR (Stromanschluss des BOSS S2-Moduls auf BOSS_PWR (Stromanschluss des BOSS S2-Moduls auf dem der Systemplatine) BOSS S2-Modul) SL6_PCH_PA4 (BOSS-Signalanschluss auf der Systemplatine)
  • Seite 58 Abbildung 46. 10 x 2,5-Zoll-SAS mit fPERC Tabelle 18. 10 x 2,5-Zoll-SAS mit fPERC SIG_PWR_1 (Stromanschluss der Systemplatine) BP_PWR (Stromanschluss auf der Rückwandplatine) CTRL_DST_PA1 (fPERC-Eingangsanschluss) SL3_CPU1_PB2 (Signalanschluss auf der Systemplatine) CTRL_SRC_PA1 (fPERC-Ausgangsanschluss) DST_PA3 (Signalanschluss auf der Rückwandplatine) Abbildung 47. 10 x 2,5 Zoll NVMe und 2 x 2,5 Zoll NVMe Installieren und Entfernen von Systemkomponenten...
  • Seite 59 Tabelle 19. 10 x 2,5 Zoll NVMe und 2 x 2,5 Zoll NVMe SL1_CPU2_PB1 (Signalanschluss auf der Systemplatine) DST_PA1 (Signalanschluss auf der Rückwandplatine) SL2_CPU2_PA1 (Signalanschluss auf der Systemplatine) DST_PB1 (Signalanschluss auf der Rückwandplatine) SL3_CPU1_PB2 (Signalanschluss auf der Systemplatine) DST_PA2 (Signalanschluss auf der Rückwandplatine) SL4_CPU1_PA2 (Signalanschluss auf der Systemplatine) DST_PB2 (Signalanschluss auf der Rückwandplatine) PADDLE R1d (Paddle R1d-Anschluss auf der Systemplatine)
  • Seite 60 Abbildung 49. 4 x 3,5 Zoll SAS/SATA mit fPERC und 2 x 2,5 Zoll rückseitige Laufwerke Tabelle 21. 4 x 3,5 Zoll SAS/SATA mit fPERC und 2 x 2,5 Zoll rückseitige Laufwerke SIG_PWR_1 (Stromanschluss der Systemplatine) BP_PWR (Stromanschluss auf der Rückwandplatine) SL3_CPU1_PB2 (Signalanschluss auf der Systemplatine) CTRL_DST_PA1 (fPERC-Anschluss) SL4_CPU1_PA2 (Signalanschluss auf der Systemplatine)
  • Seite 61 Tabelle 22. 8 x 2,5 Zoll NVMe ohne fPERC SL1_CPU2_PB1 (Signalanschluss auf der Systemplatine) DST_PA1 (Signalanschluss auf der Rückwandplatine) SL2_CPU2_PA1 (Signalanschluss auf der Systemplatine) DST_PB1 (Signalanschluss auf der Rückwandplatine) SL3_CPU1_PB2 (Signalanschluss auf der Systemplatine) DST_PA2 (Signalanschluss auf der Rückwandplatine) SL4_CPU1_PA2 (Signalanschluss auf der Systemplatine) DST_PB2 (Signalanschluss auf der Rückwandplatine) SIG_PWR_1 (Stromanschluss der Systemplatine)

  • Seite 62: Systemspeicher

    Abbildung 52. 8 x 2,5 Zoll alles NVME mit PERC-Frontmodul Tabelle 24. 8 x 2,5 Zoll alles NVME mit PERC-Frontmodul CTRL_SRC_PA1 (PERC-Controller-Anschluss) DST_PA1 (Signalanschluss auf der Rückwandplatine) CTRL_SRC_PB1 (PERC-Controller-Anschluss) DST_PB1 (Signalanschluss auf der Rückwandplatine) CTRL_SRC_PA2 (PERC-Controller-Anschluss) DST_PA2 (Signalanschluss auf der Rückwandplatine) CTRL_SRC_PB2 (PERC-Controller-Anschluss) DST_PB2 (Signalanschluss auf der Rückwandplatine) CTRL_DST_PA1 (PERC-Controller-Anschluss)
  • Seite 63 Abbildung 53. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 25. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze A4 Steckplätze A8 ze A1 und e A5 und A3 und A15...

  • Seite 64: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Tabelle 25. Speicherkanäle (fortgesetzt) Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 2 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze B4 Steckplätze B8 ze B1 und e B5 und B3 und B15 B7 und B15 B2 und B10 B6 und B14...

  • Seite 65: Konfiguration

    Tabelle 27. Regeln für die Arbeitsspeicherbestückung Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung Einzelprozessor Bestückungsreihenfolge A{1}, A{2}, A{3}, A{4}, A{5}, 1, 2, 4, 6, 8, 12 oder 16 DIMMs im Optimierungsmodus A{6}, A{7}, A{8}, A{9}, A{10}, sind zulässig. (unabhängige Kanäle) A{11}, A{12}, A{13}, A{14}, A{15}, A{16} 2 Prozessoren (Mit Prozessor 1 Bestückungsreihenfolge...
  • Seite 66 200 Serie (BPS) ist das einzige DIMM in diesem Kanal. Bestücken Sie anschließend DIMM-Steckplatz 0. Weitere Informationen zu den unterstützten Konfigurationen von persistentem Intel Speicher der Serie 200 (BPS) finden Sie im Dell EMC Benutzerhandbuch für persistenten Intel Speicher der Serie 200 (BPS) unter https://www.dell.com/support/home/products/...

  • Seite 67: Unterstützte Modi

    Tabelle 29. Persistenter Intel-Speicher der 200 Serie (BPS) – Konfiguration 1: 4 x RDIMMs/LRDIMMs, 4 x Persistenter Intel-Speicher der 200 Serie (BPS) pro Prozessor (fortgesetzt) Gesamtzahl Gesamtzahl von 1 R/LRDIMM 1 Persistenter Gesamte Gesamte PM- Unterstützte Persistenter Kapazität (GB) Intel Speicher Standardspeicherk Kapazität Modi...
  • Seite 68 Tabelle 31. Persistenter Intel-Speicher der 200 Serie (BPS) – Konfiguration 3: 8 x RDIMMs/LRDIMMs, 1 x Persistenter Intel-Speicher der 200 Serie (BPS) pro Prozessor (fortgesetzt) Gesamtzahl Gesamtzahl 1 R/LRDIMM 1 Persistenter Gesamte Gesamte Unterstützte Modi Kapazität (GB) Intel Speicher Standardspeicherk RDIMMs/ Persistenter der Serie 200...
  • Seite 69 Tabelle 33. Persistenter Intel-Speicher der 200 Serie (BPS) – Konfiguration 5: 8 x RDIMMs/LRDIMMs, 8 x Persistenter Intel-Speicher der 200 Serie (BPS) pro Prozessor Gesamtzahl Gesamtzahl 1 R/LRDIMM 1 Persistenter Gesamte Gesamte Unterstützte Modi Kapazität (GB) Intel Speicher Standardspeicherk RDIMMs/ Persistenter der Serie 200 apazität (GB)

  • Seite 70: Entfernen Eines Speichermoduls

    Entfernen eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Luftstromverkleidung. WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule abkühlen, bevor Sie sie berühren.

  • Seite 71: Installieren Eines Speichermoduls

    Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie die Luftstromverkleidung. Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren.

  • Seite 72: Prozessor Und Kühlkörpermodul

    Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Innern des Systems. 3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System-Setups >...

  • Seite 73: Entfernen Des Prozessors Vom Modul Des Prozessorkühlkörpers

    Abbildung 57. Entfernen des Prozessor- und Kühlkörpermoduls Nächste Schritte Wenn Sie einen fehlerhaften Kühlkörper entfernen, installieren Sie den Ersatzkühlkörper. Entfernen Sie andernfalls den Prozessor. Entfernen des Prozessors vom Modul des Prozessorkühlkörpers Voraussetzungen WARNUNG: Entfernen Sie den Prozessor nur dann vom Prozessor-Kühlkörpermodul (PHM), wenn Sie den Prozessor oder den Kühlkörper austauschen.

  • Seite 74: Einbauen Des Prozessors

    Abbildung 58. Heben Sie den TIM-Hebel an 4. Halten Sie mit dem Daumen und Zeigefinger zuerst die Freigabelasche des Trägers am Anschluss von Stift 1, ziehen Sie die Spitze der Freigabelasche des Trägers heraus und heben Sie den Träger teilweise vom Kühlkörper ab. ANMERKUNG: Stellen Sie sicher, dass Sie den TIM-Hebel wieder in seine ursprüngliche Position zurückversetzen.
  • Seite 75 Schritte 1. Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass die Markierung von Kontaktstift 1 des Prozessorauflagefachs an der Markierung von Kontaktstift 1 auf dem Prozessor ausgerichtet ist. 2. Setzen Sie den Prozessorträger auf den Prozessor, der sich im Prozessorträger befindet, und richten Sie die Markierung von Kontaktstift 1 am Prozessor aus.
  • Seite 76 Abbildung 61. Drücken Sie den Träger auf allen vier Seiten 4. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 5. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale unten auf den Kühlkörper aufzutragen.
  • Seite 77 Abbildung 63. Entfernen der Schutzfolie mit Wärmeleitmaterial (TIM) 7. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie den unteren Teil des Kühlkörpers nach unten, bis der Träger mit allen vier Ecken auf dem Kühlkörper einrastet. VORSICHT: Drücken Sie nicht auf die Kühlkörperlamellen. Das könnte die Lamellen beschädigen. ANMERKUNG: ●...

  • Seite 78: Installieren Des Kühlkörpermoduls Des Prozessors

    Abbildung 64. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor-Kühlkörpermodul. Bauen Sie das Kühlgehäuse ein (falls entfernt). 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren des Kühlkörpermoduls des Prozessors Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten.
  • Seite 79 Abbildung 65. Einbauen des Prozessor-Kühlkörper-Moduls (PHM) 3. Stellen Sie die Kippschutzdrähte auf die verriegelte Position (Außenposition) und ziehen Sie dann die Schrauben mit einem Torx-T30- Schraubendreher (mit 0,9 nm bzw. 8 in-lbf) auf dem Kühlkörper in der folgenden Reihenfolge an: a.

  • Seite 80: Entfernen Des Flüssigkeitskühlungsmoduls

    Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des Flüssigkeitskühlungsmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 81: Installieren Des Flüssigkeitskühlungsmoduls

    Nächste Schritte 1. Wenn Sie ein fehlerhaftes Flüssigkeitskühlungsmodul entfernen, ersetzen Sie die Flüssigkeitskühlungsmodule oder entfernen Sie den Prozessor. Installieren des Flüssigkeitskühlungsmoduls Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.

  • Seite 82: Erweiterungskarten Und Erweiterungskarten-Riser

    Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Installieren und Entfernen von Systemkomponenten...

  • Seite 83: Richtlinien Zum Einsetzen Von Erweiterungskarten

    Richtlinien zum Einsetzen von Erweiterungskarten Abbildung 69. Erweiterungskarten-Steckplatzanschlüsse 1. Riser-Steckplatz 4 2. Riser-Steckplatz 3 3. Riser-Steckplatz 2 4. Riser-Steckplatz 1 Tabelle 35. Erweiterungskarten-Riser Erweiterungskart PCIe-Steckplätze Anzahl der Prozessoranschlus Höhe Länge Steckpl en-Riser auf dem Riser Steckplätze atzbreit R1a (Riser 1) Steckplatz 1 Prozessor 1 Volle Bauhöhe...
  • Seite 84 Abbildung 70. Riser 1 – volle Bauhöhe 1. Steckplatz 1 Abbildung 71. Riser 2 – flaches Profil 1. Steckplatz 1 2. Steckplatz 2 Installieren und Entfernen von Systemkomponenten...

  • Seite 85: Perc-Unterstützung

    Abbildung 72. Riser 3 – flaches Profil 1. Steckplatz 3 Abbildung 73. Riser 4 – volle Bauhöhe 1. Steckplatz 4 Tabelle 36. PCIe-Riser-Konfiguration und unterstützte PERC-Typen Konfiguration Anzahl der Prozessoren PERC-Unterstützung Speicher hinten R2A + R3A (Konfig0-1) fPERC Nein R2A + R3A (Konfig0-2) fPERC Nein R2B + R3A (Konfig1)

  • Seite 86: Steckplatzpriorität

    Tabelle 37. Riser-Konfiguration 0-1: R2A + R3A Kartentyp Steckplatzpriorität Speicher Dell externer PERC-Adapter Foxconn (fPERC) Integrierter Steckplatz Inventec (fPERC) Integrierter Steckplatz Dell BOSS S2-Modul Integrierter Steckplatz Intel (PCIe-SSD) Samsung (PCIe-SSD) Netzwerk Mellanox (NIC 100 Gb) Mellanox (NIC 25 Gb) SolarFlare (NIC: 25 Gb)
  • Seite 87 Tabelle 38. Riser-Konfiguration 0-2: R2A + R3A Kartentyp Steckplatzpriorität Speicher Dell externer PERC-Adapter 2, 1, 3 Foxconn (fPERC) Integrierter Steckplatz Inventec (fPERC) Integrierter Steckplatz Dell BOSS S2-Modul Integrierter Steckplatz Intel (PCIe-SSD) 2, 1, 3 Samsung (PCIe-SSD) 2, 1, 3 Netzwerk...
  • Seite 88 Tabelle 38. Riser-Konfiguration 0-2: R2A + R3A (fortgesetzt) Kartentyp Steckplatzpriorität Inventec (VGA) Inventec (seriell) Tabelle 39. Riser-Konfiguration 1: R2B + R3A Kartentyp Steckplatzpriorität Speicher Dell externer PERC-Adapter 2, 3 Foxconn (fPERC) Integrierter Steckplatz Inventec (fPERC) Integrierter Steckplatz Dell BOSS S2-Modul Integrierter Steckplatz Intel (PCIe-SSD)
  • Seite 89 Intel (OCP: 1 Gb) Integrierter Steckplatz GPU/Andere Nvidia (T4 GPU) Inventec (VGA) Inventec (seriell) Tabelle 40. Riser-Konfiguration 2: R3A Kartentyp Steckplatzpriorität Speicher Dell externer PERC-Adapter Foxconn (fPERC) Integrierter Steckplatz Inventec (fPERC) Integrierter Steckplatz Dell BOSS S2-Modul Integrierter Steckplatz Intel (PCIe-SSD) Samsung (PCIe-SSD) Netzwerk...
  • Seite 90 Integrierter Steckplatz GPU/Andere Nvidia (T4 GPU) Inventec (seriell) Tabelle 41. Riser-Konfiguration 3: R1A + R4C + R4D Kartentyp Steckplatzpriorität SpeicherSpeicher Dell externer PERC-Adapter 2, 1 Foxconn (fPERC) Integrierter Steckplatz Inventec (fPERC) Integrierter Steckplatz Dell BOSS S2-Modul Integrierter Steckplatz Intel (PCIe-SSD)
  • Seite 91 Intel (OCP: 1 Gb) Integrierter Steckplatz Nvidia (T4 GPU) 2, 1 Tabelle 42. Riser-Konfiguration 4: R2A + R3A + R1D Paddle-Karte Kartentyp Steckplatzpriorität Speicher Dell externer PERC-Adapter 2, 1, 3 Foxconn (fPERC) Integrierter Steckplatz Inventec (fPERC) Integrierter Steckplatz Dell BOSS S2-Modul Integrierter Steckplatz...
  • Seite 92 Nvidia (T4 GPU) 2, 1, 3 Inventec (VGA) Inventec (seriell) Tabelle 43. Riser-Konfiguration 4: R2B + R3A + R1D Paddle-Karte Kartentyp Steckplatzpriorität Speicher Dell externer PERC-Adapter 2, 3 Foxconn (fPERC) Integrierter Steckplatz Inventec (fPERC) Integrierter Steckplatz Dell BOSS S2-Modul Integrierter Steckplatz...
  • Seite 93 GPU/Andere Nvidia (T4 GPU) Inventec (VGA) Inventec (seriell) Tabelle 44. Riser-Konfiguration 6: R3A + R1D-Paddle-Karte Kartentyp Steckplatzpriorität Speicher Dell externer PERC-Adapter Dell BOSS S2-Modul Integrierter Steckplatz Intel (PCIe-SSD) Samsung (PCIe-SSD) Netzwerk Mellanox (NIC 100 Gb) Mellanox (NIC 25 Gb) SolarFlare (NIC: 25 Gb)

  • Seite 94: Entfernen Des Erweiterungskarten-Risers

    Tabelle 44. Riser-Konfiguration 6: R3A + R1D-Paddle-Karte (fortgesetzt) Kartentyp Steckplatzpriorität Qlogic - Marvell (NIC: 10 Gb) Broadcom (NIC: 10 Gb) Intel (NIC: 10 Gb) Broadcom (NIC: 1 Gb) Intel (NIC: 1 Gb) Mellanox (NIC: HDR100 VPI) Mellanox (NIC: HDR VPI) Marvell (OCP: 25 Gb) Integrierter Steckplatz Mellanox (OCP 25 Gb)
  • Seite 95 Abbildung 74. Entfernen des Erweiterungskarten-Risers (Riser 1) 2. Riser 2 und Flüssigkeitskühlungs-Riser 2: Drücken Sie auf die blaue Taste auf dem Riser, greifen Sie den Erweiterungskarten-Riser an den Griffstellen und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.
  • Seite 96 Abbildung 76. Entfernen des Erweiterungskarten-Risers (Riser 3) 4. Riser 4: Drücken Sie auf die blaue Lasche auf dem Riser, greifen Sie den Erweiterungskarten-Riser an der Griffstelle und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 77. Entfernen des Erweiterungskarten-Risers (Riser 4) Installieren und Entfernen von Systemkomponenten...

  • Seite 97: Installieren Des Erweiterungskarten-Risers

    Nächste Schritte Installieren Sie wieder den Erweiterungskarten-Riser. Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.
  • Seite 98 Abbildung 79. Installieren des Erweiterungskarten-Risers (Riser 2) Abbildung 80. Installieren des Erweiterungskarten-Risers (Riser 3) Installieren und Entfernen von Systemkomponenten...

  • Seite 99: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Abbildung 81. Installieren des Erweiterungskarten-Risers (Riser 4) Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel erneut an die Erweiterungskarte an. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). 3.
  • Seite 100 Abbildung 82. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein und schließen Sie den Kartenrückhalteriegel. Installieren und Entfernen von Systemkomponenten...
  • Seite 101 Abbildung 83. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie wieder eine Erweiterungskarte im Erweiterungskarten-Riser ein. Installieren und Entfernen von Systemkomponenten...

  • Seite 102: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1.
  • Seite 103 Abbildung 84. Entfernen des Abdeckblechs 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss aus. 4. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5. Schließen Sie den Erweiterungskarten-Rückhalteriegel der Erweiterungskarte. Installieren und Entfernen von Systemkomponenten...

  • Seite 104: Entfernen Der R1-Paddle-Karten

    Abbildung 85. Einsetzen einer Erweiterungskarte im Erweiterungskarten-Riser ANMERKUNG: Drücken Sie auf den Kartenhalter, um die Karte mit voller Baulänge im Riser zu befestigen. Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

  • Seite 105: Installieren Der R1-Paddle-Karte

    Abbildung 86. Entfernen der R1-Paddle-Karte Nächste Schritte Setzen Sie die Paddle-Karten wieder ein. Installieren der R1-Paddle-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). 3.

  • Seite 106: Eingriffsschaltermodul

    Abbildung 87. Einsetzen der R1-Paddle-Karte Nächste Schritte 1. Verbinden Sie die Paddle-Kartenkabel mit der Laufwerksrückwandplatine. 2. Platzieren Sie das Paddle-Kartenkabel in der Seitenwandhalterung. Bauen Sie das Kühlgehäuse ein (falls entfernt). 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

  • Seite 107: Installieren Des Eingriffsschaltermoduls

    Abbildung 88. Entfernen des Eingriffsschaltermoduls Nächste Schritte Bauen Sie das Eingriffsschaltermodul wieder ein. Installieren des Eingriffsschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie den Erweiterungskarten-Riser.

  • Seite 108: Optionales Boss S2-Modul

    Abbildung 89. Installieren des Eingriffsschaltermoduls Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Optionales BOSS S2-Modul Entfernen des BOSS S2-Platzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.

  • Seite 109: Installieren Des Boss S2-Kartenplatzhalters

    Abbildung 90. Entfernen des BOSS S2-Platzhalters Nächste Schritte Installieren Sie das BOSS-S2-Modul oder setzen Sie den BOSS S2-Platzhalter wieder ein. Installieren des BOSS S2-Kartenplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte Richten Sie den BOSS S2-Kartenplatzhalter am Kartenmodulschacht aus und schieben Sie ihn in den Schacht, bis er einrastet. Installieren und Entfernen von Systemkomponenten...

  • Seite 110: Entfernen Des Boss S2-Moduls

    Abbildung 91. Installieren des BOSS S2-Kartenplatzhalters Entfernen des BOSS S2-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. Heben Sie den Rückhalteriegel an, um den BOSS-S2-Kartenträger zu lösen. 2.
  • Seite 111 Abbildung 92. Entfernen des BOSS-S2-Kartenträgers 3. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die Schraube (M3 x 0,5 x 4,5 mm), mit der das M.2-SSD- Laufwerk am BOSS-S2-Kartenträger befestigt ist. 4. Schieben Sie das M.2-SSD-Laufwerk aus dem BOSS-S2-Kartenträger heraus. Abbildung 93.
  • Seite 112 Abbildung 94. Entfernen des BOSS S2-Moduls 7. Entfernen Sie das BOSS-Stromkabel und das BOSS-Signalkabel vom BOSS-S2-Controllerkartenmodul. Abbildung 95. Entfernen des BOSS-Stromkabels und des BOSS-Signalkabels 8. Entfernen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die Schraube (M3 x 0,5 x 4,5 mm), mit der die BOSS-Abdeckung am BOSS-S2-Controllerkartenmodul befestigt ist.

  • Seite 113: Einbauen Der Boss-S2-Controllerkarte

    Abbildung 96. Entfernen der BOSS-Abdeckung Nächste Schritte Setzen Sie das BOSS-S2-Controllerkartenmodul wieder ein. Einbauen der BOSS-S2-Controllerkarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
  • Seite 114 Abbildung 97. Anbringen der BOSS-Abdeckung 2. Verbinden Sie das BOSS-Stromkabel und das BOSS-Signalkabel mit dem BOSS S2-Modul. Abbildung 98. Anschließen des BOSS-Stromkabels und des BOSS-Signalkabels an das BOSS S2-Modul ANMERKUNG: Biegen Sie das Stromkabel und drehen Sie es mit dem Signalkabel zusammen. 3.
  • Seite 115 Abbildung 99. Installieren des BOSS S2-Moduls 5. Richten Sie das M.2-SSD-Modul schräg am BOSS-S2-Kartenträger aus. 6. Setzen Sie die M.2-SSD ein, bis sie fest im BOSS-S2-Kartenträger sitzt. 7. Befestigen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die M.2-SSD mit der Schraube (M3 x 0,5 x 4,5 mm) am BOSS-S2-Kartenträger.

  • Seite 116: Optionales Idsdm-Modul

    Abbildung 101. Installieren des BOSS-S2-Kartenträgers Nächste Schritte 1. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Optionales IDSDM-Modul Entfernen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 117: Einbauen Des Idsdm-Moduls

    Abbildung 102. Entfernen des IDSDM-Moduls Nächste Schritte Setzen Sie das IDSDM-Modul wieder ein.. Einbauen des IDSDM-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Schritte 1.

  • Seite 118: Microsd-Karte

    Abbildung 103. Einbauen des IDSDM-Moduls Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).

  • Seite 119: Einsetzen Der Microsd-Karte

    Abbildung 104. Entfernen der mikroSD-Karte Nächste Schritte Setzen Sie die microSD-Karten wieder ein. Einsetzen der MicroSD-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 120: Optionale Ocp-Karte

    Abbildung 105. Einsetzen der MicroSD-Karte Nächste Schritte Installieren Sie das IDSDM-Modul.. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Innern des Systems. Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.

  • Seite 121: Installieren Der Ocp-Karte

    Erweiterungskarten-Riser. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1. Öffnen Sie den blauen Riegel auf der Systemplatine.

  • Seite 122: Systembatterie

    Abbildung 107. Installieren der OCP-Karte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Innern des Systems. Systembatterie Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Wechseln Sie die Batterie nur durch denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus.
  • Seite 123 Abbildung 108. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 109.

  • Seite 124: Optionale Interne Usb-Karte

    b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein. c. Klicken Sie auf Exit, um das System-Setup zu beenden. d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e.

  • Seite 125: Installieren Der Internen Usb-Karte

    Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. 2. Richten Sie die interne USB-Karte auf den Anschluss auf der Systemplatine aus und drücken Sie fest darauf, bis die interne USB-Karte einrastet.
  • Seite 126 Schritte 1. Verbinden Sie das VGA-Kabel mit dem Anschluss auf der Systemplatine und öffnen Sie die Kabelverriegelung. 2. Trennen Sie das Kabel des rechten Bedienfelds von der Systemplatine und entfernen Sie es, um zur VGA-Modulschraube auf dem System zu gelangen. ANMERKUNG: Notieren Sie sich die Kabelführung, wenn Sie ein Kabel von der Systemplatine lösen.

  • Seite 127: Installieren Des Vga-Moduls

    Abbildung 112. Entfernen des VGA-Moduls Nächste Schritte Setzen Sie das VGA-Modul wieder ein. Installieren des VGA-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie gegebenenfalls die Frontblende.
  • Seite 128 Abbildung 113. Installieren des VGA-Moduls Nächste Schritte 1. Verlegen Sie das VGA-Kabel, schließen Sie den Riegel und verbinden Sie das VGA-Kabel mit dem Anschluss auf der Systemplatine. 2. Verlegen und verbinden Sie das Kabel des rechten Bedienfelds. Bauen Sie das Kühlgehäuse ein (falls entfernt).

  • Seite 129: Entfernen Des Rückseitigen Vga-Ports

    Entfernen des rückseitigen VGA-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie den Erweiterungskarten-Riser Schritte 1. Trennen Sie das Kabel des VGA-Ports vom Videoanschluss auf der hinteren E/A-Platine und öffnen Sie die Verriegelung des Erweiterungskarten-Risers.

  • Seite 130: Installieren Des Rückseitigen Vga-Ports

    Nächste Schritte Setzen Sie das rückseitige VGA-Modul wieder ein oder installieren Sie den Riser-Platzhalter. Installieren des rückseitigen VGA-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie den Erweiterungskarten-Riser Schritte 1.

  • Seite 131: Netzteil

    Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.

  • Seite 132: Einsetzen Des Netzteilplatzhalters

    Schritte Ziehen Sie den Platzhalter aus dem System. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen. Abbildung 118. Entfernen eines Netzteilplatzhalters Nächste Schritte Installieren Sie das Netzteil...

  • Seite 133: Netzteil Entfernen

    3. Entfernen Sie das Kabel aus dem Riemen am Netzteilgriff. 4. Lösen und heben Sie den optionalen Kabelführungsarm an, falls er beim Entfernen des Netzteils im Weg ist. Hinweise zum Kabelführungsarm finden Sie in der Dokumentation zum Rack unter https://www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die Freigabevorrichtung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Netzteilschacht heraus.

  • Seite 134: Optionaler Serieller Com-Port

    Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Optionaler serieller COM-Port...
  • Seite 135 Abbildung 122. Entfernen des seriellen COM-Ports 4. Wenn der serielle COM-Port nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. 5. Schließen Sie den Kartenrückhalteriegel. Installieren und Entfernen von Systemkomponenten...

  • Seite 136: Installieren Des Seriellen Com-Ports

    Abbildung 123. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren des seriellen COM-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Heben Sie den Erweiterungskarten-Riser an und trennen Sie das Kabel des seriellen COM-Ports vom Anschluss auf der hinteren E/A-Platine.
  • Seite 137 Abbildung 124. Entfernen des Abdeckblechs 2. Schieben Sie den seriellen COM-Port in den Erweiterungskarten-Riser. 3. Verbinden Sie das Kabel des seriellen COM-Ports mit dem seriellen Port. 4. Schließen Sie den Erweiterungskarten-Rückhalteriegel der Erweiterungskarte. 5. Verbinden Sie das Kabel des seriellen COM-Ports mit dem Anschluss auf der hinteren E/A-Platine. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.

  • Seite 138: Systemplatine

    Abbildung 125. Installieren des seriellen COM-Ports Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Systemplatine Entfernen der Hauptplatine Voraussetzungen VORSICHT: Wenn Sie das TPM (Trusted Platform Module) mit einem Verschlüsselungsschlüssel verwenden, werden Sie während des System- oder Programm-Setups möglicherweise aufgefordert, einen Wiederherstellungsschlüssel zu erstellen.

  • Seite 139: Einbauen Der Systemplatine

    Erweiterungskarten-Riser IDSDM-Modul (falls installiert) Interne USB-Karte (falls installiert) OCP-Karte (falls installiert) Netzteile Trennen Sie alle Kabel von der Systemplatine. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen. Schritte 1. Schieben Sie die Systemplatine mithilfe des Systemplatinenhalters und Gegenstößels in Richtung der Systemvorderseite. 2.
  • Seite 140 Aktivieren Sie das Trusted Platform Module (TPM) erneut. Siehe Abschnitt Upgrade des Trusted Platform Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie Ihre neue oder vorhandene iDRAC-Enterprise-Lizenz. Weitere Informationen finden Sie unter iDRAC-Benutzerhandbuch verfügbar unter https://www.dell.com/idracmanuals. Installieren und Entfernen von Systemkomponenten...

  • Seite 141: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion

    5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Wiederherstellung des Systems mithilfe der Easy-Restore-Funktion Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen.

  • Seite 142: Installieren Des Tpm-Moduls

    Info über diese Aufgabe VORSICHT: Nachdem das TPM-Plug-in-Modul eingesetzt wurde, ist es kryptografisch an diese bestimmte Systemplatine gebunden. Wenn Sie versuchen, aus dem eingeschalteten System ein installiertes TPM-Steckmodul zu entfernen, wird die kryptografische Bindung gebrochen. Das entfernte TPM kann dann auf keiner anderen Systemplatine installiert werden.

  • Seite 143: Initialisieren Des Tpm 1.2 Für Benutzer

    Initialisieren des TPM 1.2 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3. Wählen Sie in der Option TPM-Sicherheit Eingeschaltet mit Vorstart-Messungen aus. 4.

  • Seite 144: Installieren Der Rio-Karte Und Der Lom-Karte

    Abbildung 129. Entfernen der RIO-Karte Nächste Schritte Setzen Sie die RIO-Karte und die LOM-Karte wieder ein. Installieren der RIO-Karte und der LOM-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

  • Seite 145: Bedienfeld

    Abbildung 130. Installieren der RIO-Karte Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Bedienfeld Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.

  • Seite 146: Installieren Des Rechten Bedienfelds

    Abbildung 131. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

  • Seite 147: Entfernen Des Linken Bedienfelds

    Abbildung 132. Installieren des rechten Bedienfelds Nächste Schritte Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie gegebenenfalls die Luftstromverkleidung ein. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Entfernen des linken Bedienfelds Voraussetzungen 1.

  • Seite 148: Installieren Des Linken Bedienfelds

    Abbildung 133. Entfernen des linken Bedienfelds Nächste Schritte Setzen Sie das linke Bedienfeld wieder ein. Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
  • Seite 149 Abbildung 134. Installieren des linken Bedienfelds Nächste Schritte Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie gegebenenfalls die Luftstromverkleidung ein. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Installieren und Entfernen von Systemkomponenten...

  • Seite 150: Kapitel 6: Upgrade-Kits

    Upgrade-Kits Die Tabelle listet die verfügbaren APOS-Kits [After Point Of Sale] auf. Tabelle 45. Upgrade-Kits Kits Teilenummer Zugehörige Links zu Service-Anweisungen Blende V7YM5/W45M5 (LCD) Siehe Installieren der Frontverkleidung BOSS S2 FGNRW Siehe Installieren des BOSS-S2-Controllerkartenmoduls Embedded Management (IDSDM) C2KCJ Siehe IDSDM-Kit Festplattenlaufwerke Siehe...
  • Seite 151 Tabelle 46. BOSS-S2-Kit-Komponenten R6525 (Menge) Komponenten im Kit BOSS-Abdeckung M3 x 0,05 x 4,5 mm Schrauben BOSS-Signalkabel BOSS-Stromkabel BOSS-S2- Controllerkartenmodul 1 oder 2* BOSS-S2-Kartenträger 1 oder 2* M.2-SSD-Laufwerk M.2 240-GB-Informationsetikett M.2 480-GB-Informationsetikett BOSS-Kartenplatzhalter Technisches Datenblatt Weitere Informationen zum Entfernen und Installieren der BOSS S2-Karte finden Sie im Thema zum optionalen BOSS-S2-Modul ANMERKUNG: Bei der Installation des BOSS-S2-Kartenträgers muss das System nicht ausgeschaltet werden.

  • Seite 152: Idsdm-Kit

    IDSDM-Kit Das IDSDM-Kit enthält eine IDSDM-Karte. Eine Anleitung zur Installation von IDSDM finden Sie im Abschnitt zum optionalen IDSDM- Modul. Upgrade-Kits...

  • Seite 153: Internes Usb-Karten-Kit

    Internes USB-Karten-Kit Das interne USB-Karten-Kit enthält eine interne USB-Karte. Informationen zur Installation von internen USB-Karten finden Sie im Abschnitt zur internen USB-Karte. VGA-Anschluss-Kit Das VGA-Anschluss-Kit enthält die in der Tabelle aufgeführten Komponenten. Tabelle 47. VGA-Anschluss-Kit Komponenten Anzahl VGA-Anschlusskarte Kabel Informationen zum Installieren des VGA-Anschlusses finden Sie im Abschnitt zum VGA-Anschluss. Serielles COM-Port-Kit Das serielle COM-Port-Kit enthält die in der Tabelle aufgeführten Komponenten.

  • Seite 154: Kapitel 7: Jumper Und Anschlüsse

    Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.
  • Seite 155 Tabelle 49. Jumper und Anschlüsse auf der Systemplatine (fortgesetzt) Element Anschluss Beschreibung IO_RISER3 (CPU2) Riser 3 B11, B3, B15, B7, B9, B1, B13, B5 DIMMs für Prozessor-2-Kanäle A, B, C, D SL5_PCH_SA3_PA3 SATA-Anschluss 5 IO_RISER2 (CPU2) Riser 2 OCP NIC 3.0-Anschluss OCP NIC 3.0-Anschluss J_TPM TPM-Anschluss...

  • Seite 156: Jumper-Einstellungen Auf Der Systemplatine

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 157 7. Entfernen Sie die Systemabdeckung. 8. Setzen Sie den Jumper auf dem Systemplatinenjumper von den Kontaktstiften 4 und 6 auf die Kontaktstifte 2 und 4. 9. Bringen Sie die Systemabdeckung wieder an. 10. Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. 11.

  • Seite 158: Kapitel 8: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus beim Systemstart wiedergeben. Themen: • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display •...

  • Seite 159: Anzeigecodes Für Systemzustand Und System-Id

    Tabelle 51. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung ● Der externe Luftstrom ist gestört. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige blinkt gelb, wenn Weitere Informationen zu dem jeweiligen Problem im System ein elektrischer Fehler finden Sie im Systemereignisprotokoll oder in den aufgetreten ist (z.

  • Seite 160: Idrac Quick Sync 2-Anzeigecodes

    Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ poweredgemanuals oder das Benutzerhandbuch für Dell OpenManage Server Administrator unter https://www.dell.com/openmanagemanuals. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu. Wenn das Problem ausfallsicheren Modus befindet.

  • Seite 161: Idrac Direct-Led-Anzeigecodes

    Systems verwendet. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..

  • Seite 162: Anzeigen Des Startbildschirms

    Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..

  • Seite 163: Ansichtsmenü

    Ansichtsmenü ANMERKUNG: Wenn Sie eine Option im Menü Ansicht auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Tabelle 57. Ansichtsmenü Option Beschreibung iDRAC-IP Zeigt die IPv4- oder IPv6-Adressen für iDRAC9 an. Zu den Adressen zählen DNS (Primär und Sekundär), Gateway, IP und Subnetz (kein Subnetz bei IPv6).

  • Seite 164: Netzteil-Anzeigecodes

    Wenn zwei Netzteile installiert sind, müssen beide Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen.

  • Seite 165: Laufwerksanzeigecodes

    Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.

  • Seite 166: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 167: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller

    ● Fehlermeldungen über Probleme während des Testvorgangs anzeigen Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Wenn das System startet, drücken Sie die Taste F10. 2. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen).

  • Seite 168: Kapitel 9: Wie Sie Hilfe Bekommen

    Sie können den Quick Resource Locator (QRL), der sich auf dem Informations-Tag an der Vorderseite seitigen Konfiguration befindet, und die der auf der des R650 -Systems verwenden, um auf Informationen über Dell EMCPowerEdgeR650zuzugreifen.Es gibt auch eine weitere QRL für den Zugriff auf Produktinformationen, die sich auf der Oberseite der Systemabdeckung befinden.

  • Seite 169: Quick Resource Locator (Qrl) Für Das Poweredge R650-System

    Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell EMC kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.

  • Seite 170: Kapitel 10: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
  • Seite 171 „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...

Inhaltsverzeichnis
