Lüfter
Dell™ Inspiron™ 620 Service-Handbuch
Gehäuselüfter
Prozessorlüfter- und Kühlkörperbaugruppe
WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum
Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance.
WARNUNG: Um Stromschläge zu vermeiden, trennen Sie Ihren Computer immer erst vom Stromnetz, bevor Sie die Abdeckung abnehmen.
WARNUNG: Betreiben Sie den Computer nicht, wenn Abdeckungen entfernt sind (Computerabdeckungen, Blenden, Abdeckbleche,
Frontblendeneinsätze usw.).
VORSICHT: Reparaturen am Computer sollten nur von einem zertifizierten Servicetechniker durchgeführt werden. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
Gehäuselüfter
Entfernen des Gehäuselüfters
VORSICHT: Achten Sie beim Entfernen des Gehäuselüfters darauf, dass Sie die Lüfterblätter nicht berühren.
1. Folgen Sie den Anweisungen unter Vorbereitung.
2. Entfernen Sie die Computerabdeckung (siehe
3. Trennen Sie das Gehäuselüfterkabel vom Systemplatinenanschluss, FAN_SYS1 (siehe Komponenten der
4. Entfernen Sie die vier Schrauben, mit denen der Gehäuselüfter am Gehäuse befestigt ist.

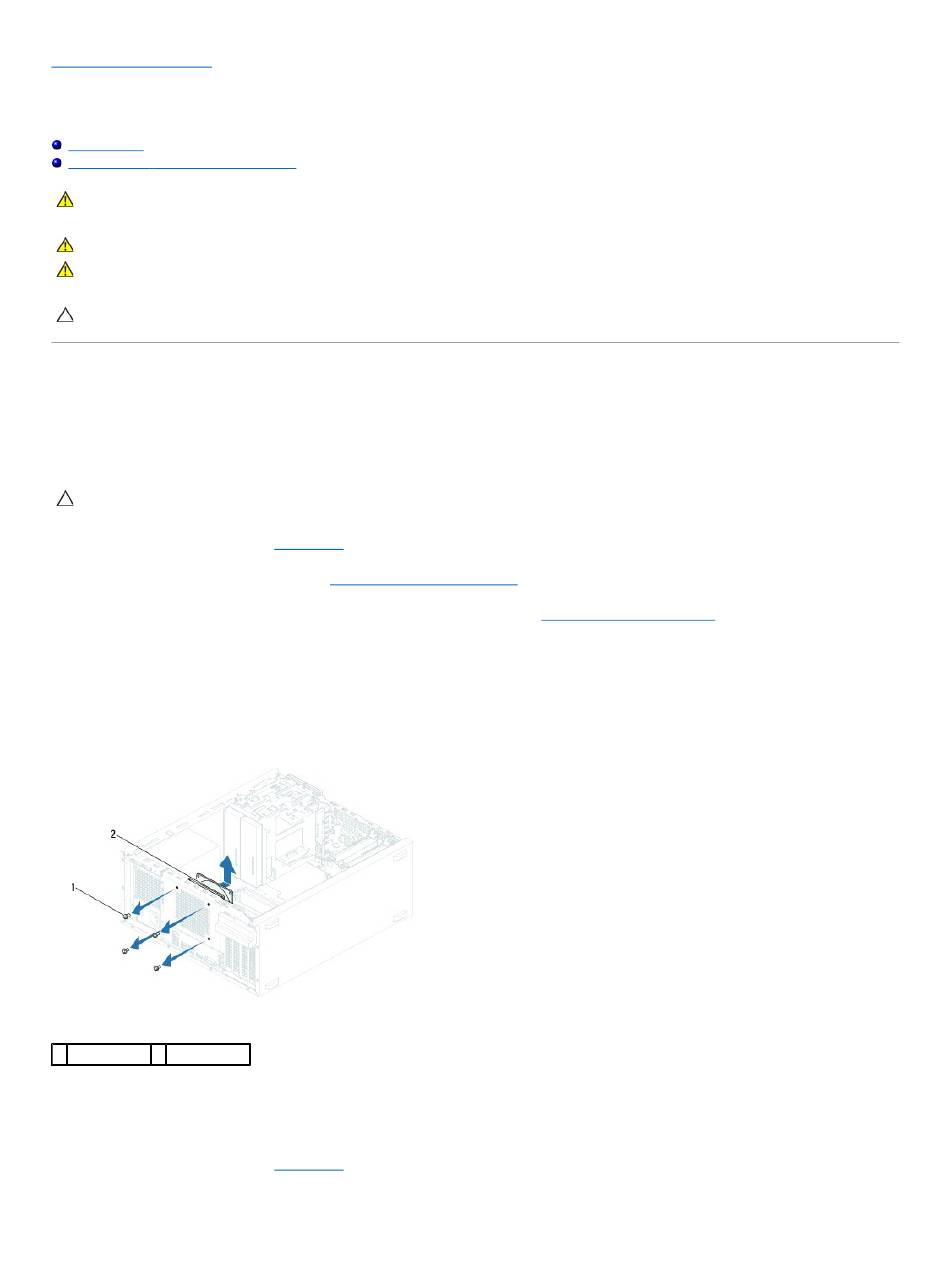

5. Schieben Sie den Gehäuselüfter aus dem Computer und entfernen Sie ihn wie in der Abbildung gezeigt.
1 Schrauben (4) 2 Gehäuselüfter
Einsetzen des Gehäuselüfters
1. Folgen Sie den Anweisungen unter Vorbereitung.
2. Richten Sie die Schraubenöffnungen am Gehäuselüfter mit den Schraubenöffnungen am Gehäuse aus.
Entfernen der Computerabdeckung).
Systemplatine).
