Inhaltszusammenfassung für ESX Quantum QM500.1

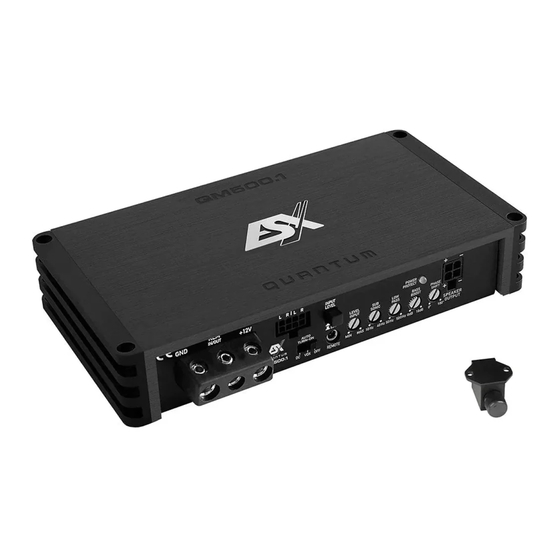

  • Seite 1 BENUTZERHANDBUCH BENUTZERHANDBUCH OWNER’S MANUAL OWNER’S MANUAL VERS.1.1 QM500.1 CLASS D MONO AMPLIFIER...
  • Seite 2: Technische Daten

    TECHNISCHE DATEN MODELL QM500.1 KANÄLE SCHALTUNGSPRINZIP CLASS D Digital AUSGANGSLEISTUNG RMS @ 14,4 V Watt an 4 Ohm 1 x 280 Watt an 2 Ohm 1 x 500 AUSGANGSLEISTUNG MAX. @ 14,4 V Watt an 4 Ohm 1 x 560 Watt an 2 Ohm 1 x 1000 Frequenzgang –3dB...
  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist.
  • Seite 4: Mechanische Installation

    INSTALLATIONSHINWEISE HINWEIS Um Kurzschlüsse und Stromschläge zu vermeiden, klemmen Sie vor der Installation des Soundsystems unbedingt den Massepol der Fahrzeugbatterie ab. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.
  • Seite 5: Elektrische Anschlüsse

    INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM500. 1 10 Hz 40 Hz 50 Hz 5 00Hz 0dB 18dB 0° 180° REMOTE FAHRZEUG- 50 A...
  • Seite 6: Funktionen Und Bedienelemente

    INPUT CH4+ INPUT CH4- OUTPUT L FUNKTIONSHINWEISE OUTPUT R FUNKTIONEN UND BEDIENELEMENTE INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM500. 1 10 Hz 40 Hz 50 Hz 5 00Hz 0dB 18dB 0°...
  • Seite 7 OUTPUT R FUNKTIONSHINWEISE Der Anschluss REMOTE ist zum Anschluss des Kabels der im Lieferumfang enthaltenen Basspegel-Fernbedienung. Mit dieser kann der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden. Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörige Kabel. Der Regler LEVEL INPUT bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts). Der Regelbereich liegt zwischen 5 Volt (MIN) und 0.2 Volt (MAX).
  • Seite 8: Anschlussbeispiele

    FUNKTIONSHINWEISE ANSCHLUSSBEISPIELE 1-Kanal-Modus: 1 x Mono Subwoofer Subwoofer 2 – 8 Ohm INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM500. 1 10 Hz 40 Hz 50 Hz 5 00Hz 0dB 18dB 0°...
  • Seite 9 FEHLERBEHEBUNG ANSCHLUSSBEISPIELE 1-Kanal-Modus: 2 x Mono Subwoofer Subwoofer 1 4 – 8 Ohm INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM500. 1 10 Hz 40 Hz 50 Hz 5 00Hz 0dB 18dB 0°...
  • Seite 10 FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden.
  • Seite 11 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Seite 12 SPECIFICATIONS MODEL QM500.1 CHANNELS CIRCUIT CLASS D Digital OUTPUT POWER RMS @ 14,4 V Watts @ 4 Ohms 1 x 280 Watts @ 2 Ohms 1 x 500 OUTPUT POWER MAX. @ 14,4 V Watts @ 4 Ohms 1 x 560 Watts @ 2 Ohms 1 x 1000 Frequency Range –3dB...
  • Seite 13: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICE BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST.
  • Seite 14: Installation Instructions

    INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier.
  • Seite 15: Electrical Interconnection

    INSTALLATION INSTRUCTIONS ELECTRICAL INTERCONNECTION INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM500. 1 10 Hz 40 Hz 50 Hz 5 00Hz 0dB 18dB 0° 180°...
  • Seite 16: Functional Instructions

    INPUT CH4+ INPUT CH4- OUTPUT L FUNCTIONAL INSTRUCTIONS OUTPUT R OPERATING ELEMENTS INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM500. 1 10 Hz 40 Hz 50 Hz 5 00Hz 0dB 18dB 0°...
  • Seite 17 FUNCTIONAL INSTRUCTIONS The REMOTE port is for connecting the cable of the included bass level remote controller. With this, the bass level can be e.g. be adjusted from the driver’s seat. Only use the supplied bass remote controller and the associated cable. The bass level remote controller only works in LP/BP mode.
  • Seite 18: Interconnection Example

    FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 1-channel-mode: 1 x Mono Subwoofer Subwoofer 2 – 8 Ohms INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM500. 1 10 Hz 40 Hz 50 Hz 5 00Hz 0dB 18dB 0°...
  • Seite 19 FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 1-channel-mode: 2 x Mono Subwoofer Subwoofer 1 4 – 8 Ohms INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM500. 1 10 Hz 40 Hz 50 Hz 5 00Hz 0dB 18dB...
  • Seite 20 TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring.
  • Seite 21 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cables have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
  • Seite 22 NOTES...
  • Seite 23 NOTES...
  • Seite 24 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxaudio.de · www.audiodesign.de © Audio Design GmbH, all rights reserved. Technical changes, errors and mistakes reserved.
