ESX Quantum QM-TWO Benutzerhandbuch

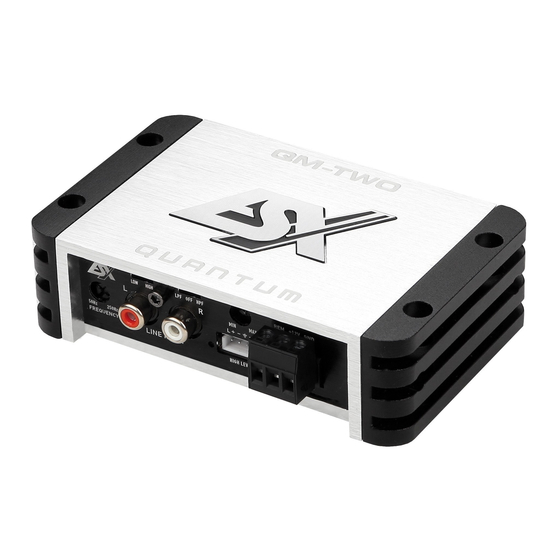

Class d 2-channel mini amplifier
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für ESX Quantum QM-TWO
Inhaltszusammenfassung für ESX Quantum QM-TWO
- Seite 1 BENUTZERHANDBUCH OWNER’S MANUAL QM-TWO CLASS D 2-CHANNEL MINI AMPLIFIER...
- Seite 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...
-
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN QM-TWO Ausgangsleistung RMS 2 x 80 W @ 4 Ohm 2 x 120 W @ 2 Ohm 1 x 240 W @ 4 Ohm gebrückt Ausgangsleistung Max. -
Seite 4: Hinweise Vor Der Installation
HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. Der Verstärker darf nicht in zu kleine oder unbelüftete Räume (z. - Seite 5 AUDIOSIGNALKABEL Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch- Eingang des Verstärkers ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um ein Übersprechen von Störungen auf das Audiosignal zu verringern.
-
Seite 6: Stromanschlüsse Und Einschaltleitung (Abb. 2)
ABBILDUNGEN (S. 28-30) ANSCHLÜSSE UND BEDIENUNGSELEMENTE (ABB. 1) (1) Regler für den Hochpassfilter/Tiefpassfilter (2) Wahlschalter HPF (Hochpassfilter) – OFF – / LPF (Tiefpassfilter) (3) Eingangspegelregler (4) Audiosignal-Eingänge (L & R) (5) Hochpegeleingänge für Lautsprecherkabel, kommend vom Steuergerät (6) Wahlschalter INPUT (High - Low) STROMANSCHLÜSSE UND EINSCHALTLEITUNG (ABB. 2) (1) Anschlussklemme REM für die Einschaltleitung (2) Anschlussklemme +12 V für Pluspol-Anschluss an der Fahrzeugbatterie (3) Anschlussklemme GND für den Massepunkt (4) Fahrzeugbatterie... -
Seite 7: Fehlerbehebung
FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung: Punkt 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. 1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen. 2. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen. - Seite 28 INPUT LEVEL INPUT X-OVER HIGH INPUT LEVEL INPUT X-OVER HIGH –...
- Seite 29 INPUT LEVEL INPUT X-OVER HIGH INPUT LEVEL INPUT X-OVER HIGH 2 - 8 Ω 2 - 8 Ω...
- Seite 30 INPUT LEVEL INPUT X-OVER HIGH INPUT LEVEL INPUT X-OVER HIGH 4 - 8 Ω...
