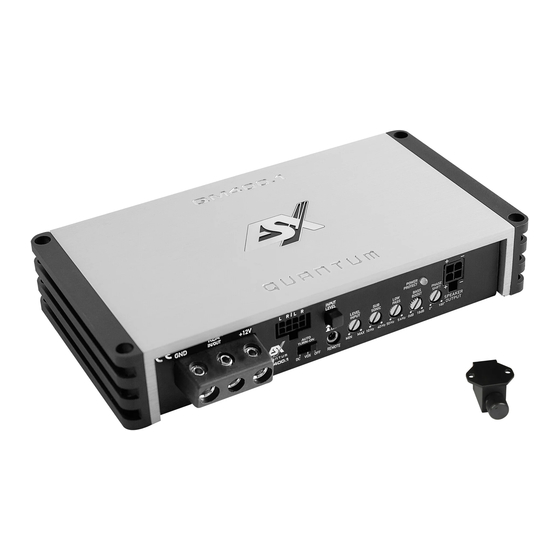

ESX Quantum QM400.1 Benutzerhandbuch
Verwandte Anleitungen für ESX Quantum QM400.1
Inhaltszusammenfassung für ESX Quantum QM400.1
- Seite 1 BENUTZERHANDBUCH BENUTZERHANDBUCH OWNER’S MANUAL OWNER’S MANUAL VERS.1.2 QM400.1 CLASS D MONO AMPLIFIER...
-
Seite 2: Technische Daten
TECHNISCHE DATEN MODELL QM400.1 KANÄLE SCHALTUNGSPRINZIP CLASS D Digital AUSGANGSLEISTUNG RMS 13,8 V Watt an 4 Ohm 1 x 250 Watt an 2 Ohm 1 x 450 AUSGANGSLEISTUNG MAX. 13,8 V Watt an 4 Ohm 1 x 500 Watt an 2 Ohm 1 x 900 Frequenzgang –3dB 16 - 5000 Hz... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. -
Seite 4: Mechanische Installation
INSTALLATIONSHINWEISE HINWEIS Um Kurzschlüsse und Stromschläge zu vermeiden, klemmen Sie vor der Installation des Soundsystems unbedingt den Massepol der Fahrzeugbatterie ab. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM400. 1 10 Hz 40 Hz 50 Hz 5 kHz 0dB 18dB 0° 180° REMOTE FAHRZEUG- 50 A... -
Seite 6: Funktionen Und Bedienelemente
INPUT CH4+ INPUT CH4- OUTPUT L FUNKTIONSHINWEISE OUTPUT R FUNKTIONEN UND BEDIENELEMENTE INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM400. 1 10 Hz 40 Hz 50 Hz 5 kHz 0dB 18dB 0°... - Seite 7 OUTPUT R FUNKTIONSHINWEISE Der Anschluss REMOTE ist zum Anschluss des Kabels der im Lieferumfang enthaltenen Basspegel-Fernbedienung. Mit dieser kann der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden. Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörige Kabel. Der Regler LEVEL INPUT bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts). Der Regelbereich liegt zwischen 5 Volt (MIN) und 0.2 Volt (MAX).
-
Seite 8: Anschlussbeispiele
FUNKTIONSHINWEISE ANSCHLUSSBEISPIELE 1-Kanal-Modus: 1 x Mono Subwoofer Subwoofer 2 – 8 Ohm INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM400. 1 10 Hz 40 Hz 50 Hz 5 kHz 0dB 18dB 0°... - Seite 9 FEHLERBEHEBUNG ANSCHLUSSBEISPIELE 1-Kanal-Modus: 2 x Mono Subwoofer Subwoofer 1 4 – 8 Ohm INPUT OUTPUT +12V INPUT IN/OUT LEVEL POWER PROTECT LEVEL BASS PHASE INPUT SONIC PASS BOOST SHIFT HIGH AUTO TURN-ON SPEAKER OUTPUT POWER INPUT QM400. 1 10 Hz 40 Hz 50 Hz 5 kHz 0dB 18dB 0°...
- Seite 10 FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden.
- Seite 11 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
