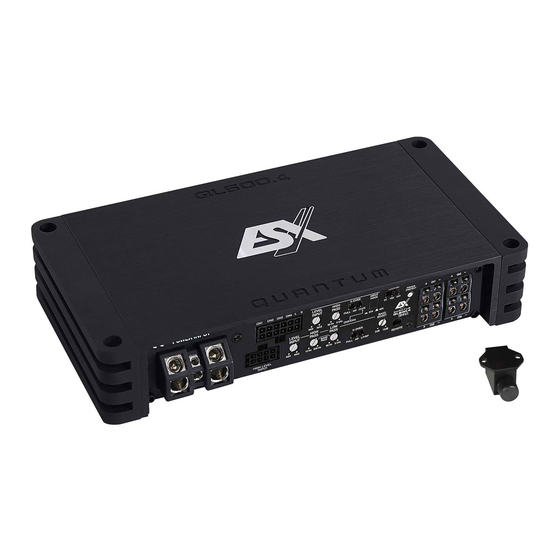

- Seite 1 BENUTZERHANDBUCH BENUTZERHANDBUCH OWNER’S MANUAL OWNER’S MANUAL VERS.1.3 QL600.4 (24V) CLASS D 4-CHANNEL AMPLIFIER...
-
Seite 2: Technische Daten
TECHNISCHE DATEN MODELL QL600.4 (24V) KANÄLE SCHALTUNGSPRINZIP CLASS D Digital AUSGANGSLEISTUNG RMS Watt an 4 Ohm 4 x 100 Watt an 2 Ohm 4 x 170 Watt an 4 Ohm mono gebrückt 2 x 340 AUSGANGSLEISTUNG MAX. Watt an 4 Ohm 4 x 200 Watt an 2 Ohm 4 x 340... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 24V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andern- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- falls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder an- rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. -
Seite 4: Mechanische Installation
INSTALLATIONSHINWEISE HINWEIS Um Kurzschlüsse und Stromschläge zu vermeiden, klemmen Sie vor der Installation des Soundsystems unbedingt den Massepol der Fahrzeugbatterie ab. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE FAHRZEUG- 40 A BATTERIE < 30 cm > min. 40 A VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 25 mm ), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. -
Seite 6: Funktionen Und Bedienelemente
FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE Leuchtet die POWER/PROTECT LED blau, ist der Verstärker betriebsbereit. Leuchtet die POWER/PROTECT LED rot, liegt eine Fehlfunktion vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG. Verbinden Sie INPUT Cinch-Eingänge des beiliegenden Steckadapters zur Ansteuerung mittels Cinch-Audiokabel mit dem Steu- ergerät. - Seite 7 FUNKTIONSHINWEISE Der Schalter CH3/CH4 X-OVER (Frequenzweichenschalter) selektiert die gewünschte Betriebsart von Kanal 3/4: FULL: Vollbereich-Modus (gesamter Frequenzbereich wird verstärkt). HP: Hochpass-Modus (Frequenz wird nach unten begrenzt, regelbar durch den Regler HIGH PASS). LP/BP: Tiefpass-/Bandpass-Modus (Frequenz wird nach oben begrenzt, einstellbar über den Regler LOW PASS). Der Regler HIGH PASS fungiert dann in dieser Betriebsart als Subsonicfilter und begrenzt die Frequenz nach unten (Bandpass-Funktion).
-
Seite 8: Anschlussbeispiele
FUNKTIONSHINWEISE ANSCHLUSSBEISPIELE 4-Kanal-Modus: 1 x Stereo-System (Front) und 1 x Stereo-System (Rear) Lautsprecher Lautsprecher links, front rechts, front 2 – 8 Ohm 2 – 8 Ohm HP od. FULL HP od. FULL Lautsprecher Lautsprecher links, rear rechts, rear 2 – 8 Ohm 2 –... - Seite 9 FUNKTIONSHINWEISE ANSCHLUSSBEISPIELE 2-Kanal-Modus: 2 x Mono Subwoofer gebrückt Subwoofer 1 4 – 8 Ohm DUPE/COPY LP/BP Basspegel- Subwoofer 2 Fernbedienung 4 – 8 Ohm mit beiliegendem Kabel anschließen Stereo Cinch-Audiokabel (L/R oder SUB OUT) vom Steuergerät mit INPUT CH1 / CH2 des Verstärkers verbinden VERKABELUNG •...
-
Seite 10: Anschlussbeispiel
FUNKTIONSHINWEISE ANSCHLUSSBEISPIEL 3-Kanal-Modus: 1 x Stereo-System und 1 x Mono Subwoofer Lautsprecher Lautsprecher links, front rechts, front 2 – 8 Ohm 2 – 8 Ohm HP od. FULL LP/BP Basspegel- Subwoofer 2 Fernbedienung 4 – 8 Ohm mit beiliegendem Kabel anschließen Stereo Cinch-Audiokabel (FL/FR &... - Seite 11 FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden.
- Seite 12 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
- Seite 13 SPECIFICATIONS MODELS QL600.4 (24V) CHANNELS CIRCUIT CLASS D Digital OUTPUT POWER RMS Watts @ 4 Ohms 4 x 100 Watts @ 2 Ohms 4 x 170 Watts @ 4 Ohms mono bridged 2 x 340 OUTPUT POWER MAX Watts @ 4 Ohms 4 x 200 Watts @ 2 Ohms 4 x 340...
-
Seite 14: Installation Instructions
INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier. -
Seite 15: Electrical Interconnection
INSTALLATION INSTRUCTIONS ELECTRICAL INTERCONNECTION VEHICLE 40 A BATTERY < 30 cm > min. 40 A BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wire kits. Ensure a sufficient profile section (at least 25 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. -
Seite 16: Functional Instructions
FUNCTIONAL INSTRUCTIONS OPERATING ELEMENTS If the POWER/PROTECT is blue, the amplifier is ready for operation. If the POWER/PROTECT is red, there is a malfunction. Refer in this case to the section TROUBLE SHOOTING. Connect the INPUT RCA jacks from the included cable adapter with the head unit by using appropriate audio signal cables. If only the channels 1 and 2 are occupied, the INPUT MODE button should be in switch position 2CH. - Seite 17 FUNCTIONAL INSTRUCTIONS The CH3/CH4 X-OVER switch selects the desired operating mode of channel 3/4: FULL: Full-Range mode (the entire frequency range is amplified). HP: High-Pass mode (frequency is limited downwards, adjustable by the HIGH PASS controller). LP/BP: Low-Pass/Bandpass mode (frequency is limited upwards, adjustable by the LOW PASS controller). The HIGH PASS controller then acts as a subsonic filter in this mode and limits the frequency downwards (bandpass function).
-
Seite 18: Interconnection Example
FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 4-channel-mode: 1 x Stereo-System (Front) and 1 x Stereo-System (Rear) Loudspeaker Loudspeaker left, front right, front 2 – 8 Ohms 2 – 8 Ohms HP or FULL HP or FULL Loudspeaker Loudspeaker left, rear right, rear 2 –... - Seite 19 FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 2-channel-mode: 2 x Mono Subwoofer bridged Subwoofer 1 4 – 8 Ohms COPY LP/BP Connect Bass Level Subwoofer 2 Controller with the 4 – 8 Ohms enclosed cable Connect stereo RCA output (L/R or SUB OUT) of the head unit with INPUT (CH1 / CH2) of the amplifier INTERCONNECTION •...
- Seite 20 FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 3-channel-mode: 1 x Stereo-System and 1 x Mono Subwoofer Loudspeaker Loudspeaker left, front right, front 2 – 8 Ohms 2 – 8 Ohms HP or FULL LP/BP Connect Bass Level Subwoofer Controller with the 4 – 8 Ohms enclosed cable Connect stereo RCA outputs (FL/FR &...
- Seite 21 TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring.
- Seite 22 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cables have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
-
Seite 23: Safety Instructions
SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICE BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 24 V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST. - Seite 24 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxaudio.de · www.audiodesign.de © Audio Design GmbH, all rights reserved. Technical changes, errors and mistakes reserved.
