Manual de instrucciones
3.2

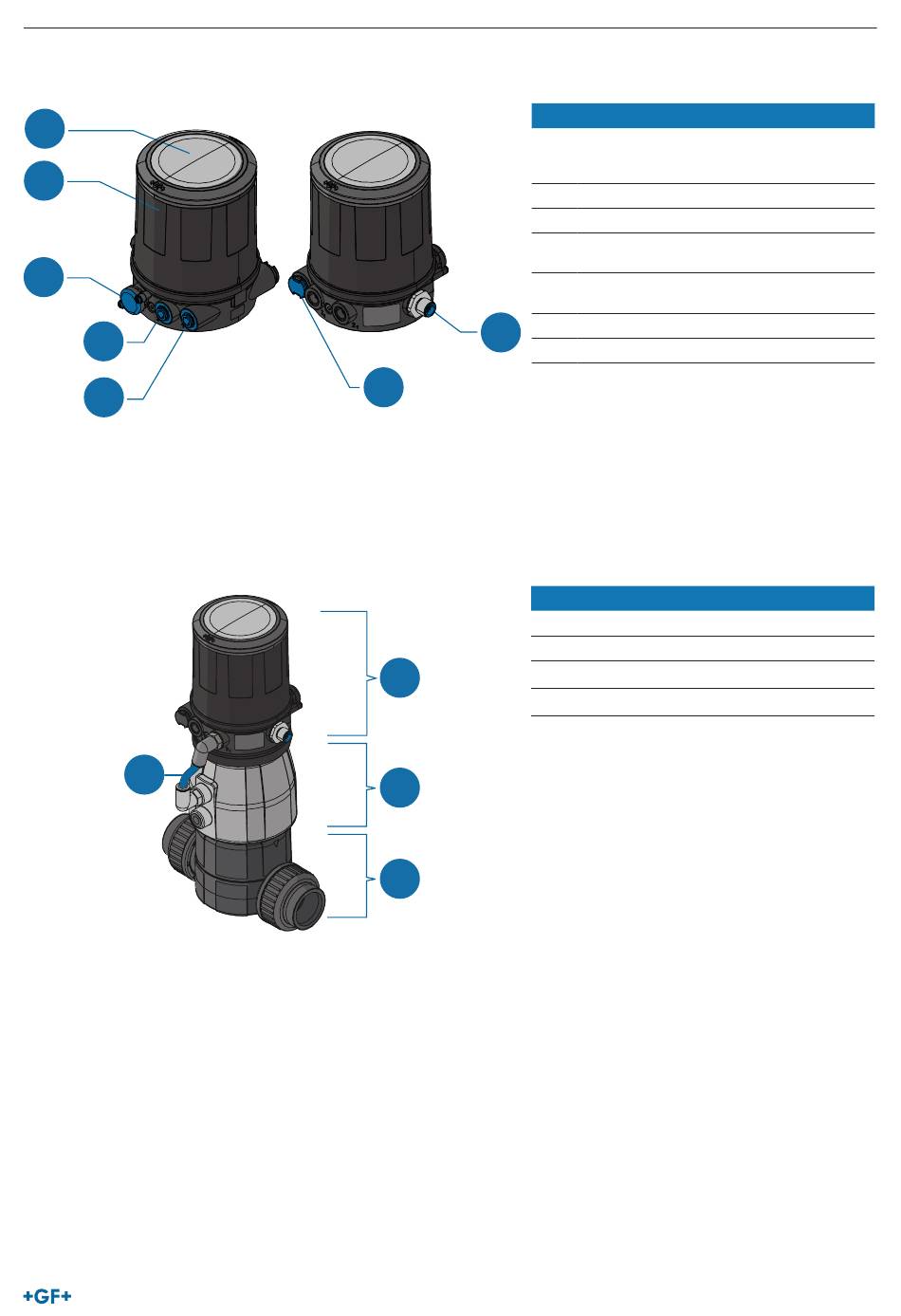

Estructura

1
2
3
4
5
3.3 Función
4
El posicionador tipo SPC Lite constituye un cabezal de control diseñado para la automatización descentralizada de válvulas de pro-
ceso neumáticas. La posición de la válvula se registra mediante un elemento sensor analógico sin contacto, que detecta y guarda
automáticamente las posiciones finales de la válvula durante la puesta en funcionamiento mediante la función de aprendizaje. La
válvula piloto integrada controla los accionamientos de acción simple.
N.º
1
2
3
4
5
6
6
7
7
N.º
1
2
3
3
4
2
1
Posicionador tipo SPC Lite
Denominación
Campana transparente
Incluye módulo de decodificación con LED
de estado
Carcasa
Válvula de alivio de presión
Conexión de aire de escape
Etiqueta: 3
Conexión de aire de control
Etiqueta: 1
Conexión eléctrica
Filtro de aire de entrada
Denominación
Válvula
Accionamiento neumático
Posicionador tipo SPC Lite
Conexión de aire de control
