Manual de instrucciones
2. Mantener pulsado el botón para iniciar la función de aprendizaje durante aprox. 5 s hasta que el LED de estado parpadee en rojo.
3. Cuando el LED de estado rojo comienza a parpadear, volver a soltar el botón en los siguientes 5 s.
Descripción del proceso de la función de aprendizaje:
El LED de estado parpadea en rojo con la función de aprendizaje en marcha.
•
Se consulta la posición final inferior.
•
La válvula piloto se enciende.
•
El accionamiento se desplaza automáticamente a la posición final superior.
•
Se consulta la posición final superior.
•
La válvula piloto se apaga.
•
El accionamiento vuelve a la posición final inferior.
•
El accionamiento se desplaza a las posiciones finales superior e inferior para determinar los tiempos de apertura y cierre.
•
Cuando el LED de estado rojo deja de parpadear, la función de aprendizaje ha finalizado.
•
Se determinan y guardan las posiciones finales de la válvula.
•
El ciclo de aprendizaje finaliza.
•
4. Comprobar la posición correcta de la junta (carcasa)
5. Tras el ajuste, volver a atornillar la carcasa del posicionador tipo SPC Lite.
NOTA
Rotura de las piezas de conexión neumáticas debido a giros.
► Al desatornillar y atornillar la carcasa, no fijar el accionamiento de la válvula, sino sobre la carcasa básica.
ATENCIÓN
Daños o fallos de funcionamiento debido a la entrada de suciedad y humedad.
► Atornillar la carcasa hasta el tope para cumplir con la clasificación de protección IP65/IP67.

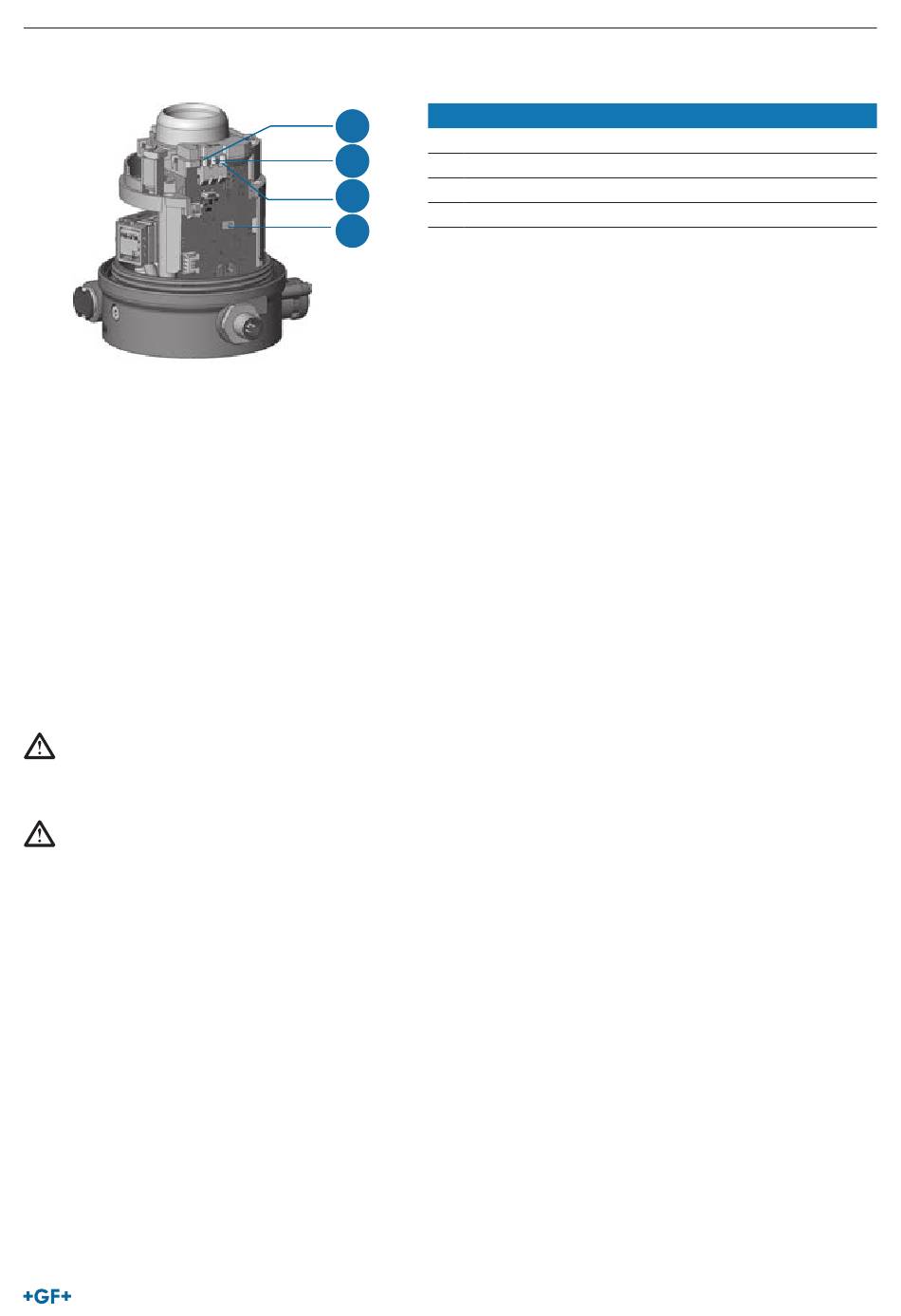

N.º Denominación
1
1 LED de válvula piloto (V)
2
2 LED de estado (verde)
3
3 LED de estado (rojo)
4 Botón para iniciar la función de aprendizaje
4
Posicionador tipo SPC Lite
