Anleitung Druchluft-Fettpresse
6. Ingebruikneming
Schroef de bijgeleverde steeknippel in de
luchtaansluiting nadat U voordien 2 tot 3 lagen
afdichtband rond de schroefdraad hebt gewikkeld.

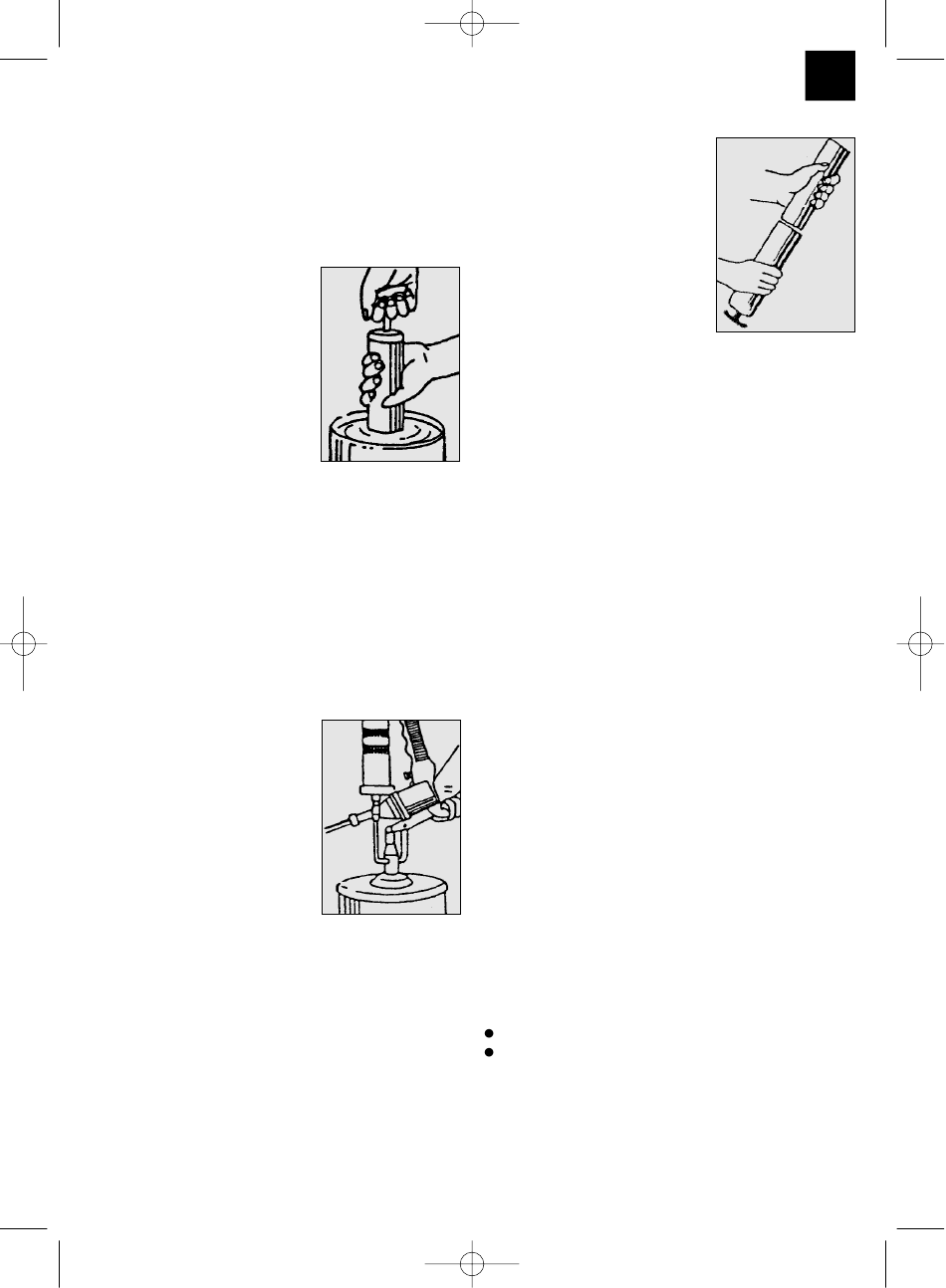

Zuigvulling
Draai het vetreservoir van het
pistoollichaam af. Dop dan het
vetreservoir ca. 3-5 cm in het
grote vetreservoir en trek de
schuifstang langzaam 5-8 cm
terug. Daarna het vetreservoir op
een andere plaats in het grote
vetreservoir dopen en de
schuifstang opnieuw
terugtrekken. Deze vulprocedure
herhaalt U drie tot vier keer
totdat de schuifstang aan het eind tegen de aanslag
staat. Door het vetreservoir opnieuw in te dopen
wordt meestal voorkomen dat in het reservoir een
luchtkussen ontstaat dat het aanzuigen van vet
verhindert. Schroef nu het gevulde reservoir aan het
pistoollichaam. Druk de arrêteerpal in en schuif
tegelijkertijd de schuifstang erin tot tegen de aanslag.
Door veerkracht wordt nu het vet in de bypass van
het pistoollichaam geperst.
Pompvulling
Via de vulnippel kan het
smeerpistool ook met behulp van
een pomp worden gevuld.
Verbind de vulnippel (11) met de
pomp. Daarbij staat het
smeerpistool op zijn kop, zoals
afgebeeld. Pers nu het vet met
de pomp in het reservoir van het
smeerpistool. Daarbij wordt de
schuifstang (20) naar achteren
gedrukt. Pomp dan zoveel totdat
de schuifstang volledig naar buiten gedrukt is.
Daarbij wordt het vet uit de achterkant van het
vetreservoir geperst. Dit is geen fout van het
smeerpistool, maar een normale procedure. Neem
het smeerpistool weer van de pomp af, druk de
arrêteerpal (21) en schuif er tegelijkertijd de
schuifstang in tot tegen de aanslag.
08.11.2001 8:43 Uhr
Installeren van een vetcartouche
Draai het vetreservoir van het
pistoollichaam af. Trek de
schuifstang (20) terug tot tegen
de aanslag. In het vetreservoir
kunt U nu een cartouche met
400 g vet installeren. De
cartouche heeft een diameter
van 53 mm en een lengte van
235 mm. Neem het achterste
cartouchendeksel af voordat U
de cartouche installeert zodat de teruggetrokken
manchet in de cartouche kan dopen. Aan de
voorkant trekt U dan de veiligheidsafsluitdop af.
Schroef nu het vetreservoir opnieuw op het
pistoollichaam. Druk de arrêteerpal (21) in en schuif
er tegelijkertijd de schuifstang in tot tegen de
aanslag.
7. Onderhoud
Een lange levensduur en een storingsvrij bedrijf van
dit kwaliteitsproduct zijn verzekerd mits de hier
opgegeven onderhoudsvoorschriften worden
nageleefd.
Controleer telkens vóór werkbegin of de cilinder
vastzit. Reinig het gereedschap grondig en
onmiddellijk na het werk.
Een regelmatige reiniging en smering houdt het
vermogen van het smeerpistool in stand.
Het smeerpistool moet regelmatig met zuurvrije heel
dunvloeibare olie worden gesmeerd.
Bij voortdurend gebruik is het aangeraden om aan
het smeerpistool dagelijks ca. 4-8 druppel olie via de
persluchtaansluitnippel te geven. Door het
smeerpistool meerdere keer in werking te stellen
wordt de olie dan gelijkmatig in het gereedschap
verdeeld.
Accessoires
Speciale olie voor pneumatische gereedschappen
500 ml
De garantie vervalt indien:
de betrokken stukken aan slijtage onderhevig zijn
de schade te wijten is aan:
een ontoelaatbare werkdruk
ongefilterde perslucht
ondeskundig gebruik of ingrepen verricht door
daartoe
niet bevoegde reparatiewerkplaatsen of personen.
Seite 9
Artikelnr. 41.383.10
