Anleitung Druchluft-Fettpresse
6. Inbetriebnahme
Schrauben Sie den mitgelieferten Stecknippel in den
Luftanschluß, nachdem Sie zuvor 2-3 Lagen
Dichtband auf das Gewinde aufgewickelt haben.

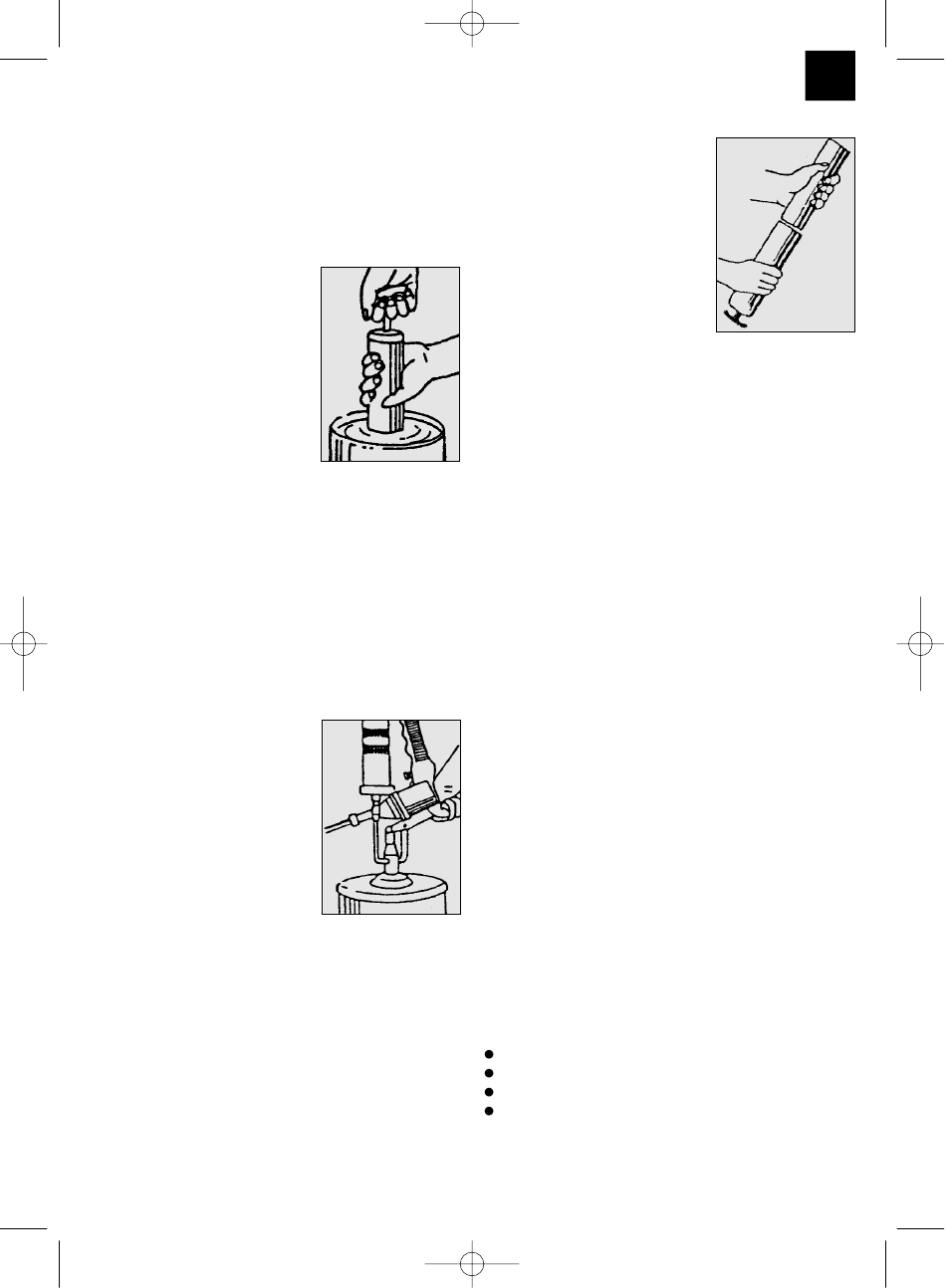

Saugfüllung
Drehen Sie den Fettbehälter vom
Pistolenkörper ab. Tauchen Sie
nun den Fettbehälter ca. 3-5 cm
in den großen Fettbehälter und
ziehen Sie die Schubstange
langsam 5-8 cm zurück. Danach
den Fettbehälter an eine neuen
Stelle im großen Fettbehälter
eintauchen und erneut die
Schubstange zurückziehen. Der
Auffüllvorgang sollte 3-4 mal
wiederholt werden bis die Schubstange auf Anschlag
hinten steht. Durch das erneute Eintauchen wird
weitgehend verhindert, daß im Behälter ein
Luftpolster entsteht und somit kein Fett aufgezogen
wird. Schrauben Sie nun den gefüllten Behälter an
den Pistolenkörper. Drücken Sie den Sperrhebel und
schieben Sie gleichzeitig die Schubstange bis zum
Anschlag hinein. Durch die Federkraft wird nun das
Fett in den Bajpaß des Pistolenkörpers gedrückt.
Pumpenfüllung
Über den Füllnippel kann die
Fettpresse auch mit einer Pumpe
befüllt werden. Verbinden Sie
den Füllnippel (11) mit der
Pumpe. Die Fettpresse steht
dabei auf dem Kopf wie
abgebildet. Drücken Sie nun mit
der Pumpe das Fett in den
Behälter der Fettpresse. Die
Schubstange (20) wird dabei
nach hinten herausgedrückt.
Pumpen Sie nun so viel bis die Schubstange ganz
herausgedrückt ist. Dabei wird das Fett am Hinterteil
des Fettbehälters herausgedrückt. Dies ist kein
Fehler der Fettpresse, sondern ein normaler
Vorgang. Nehmen Sie die Fettpresse wieder von der
Pumpe ab, drücken Sie den Sperrhebel (21) und
schieben Sie gleichzeitig die Schubstange bis zum
Anschlag hinein.
08.11.2001 8:43 Uhr
Kartuschenladung
Drehen Sie den Fettbehälter
vom Pistolenkörper ab. Ziehen
Sie die Schubstange (20) bis
zum Anschlag zurück. In den
Fettbehälter können Sie jetzt
eine Fettkartusche mit 400 gr.
einsetzen. Die Kartusche hat
das Maß Ø 53 mm und eine
Länge von 235 mm. Nehmen
Sie vor dem Einsetzen den
hinteren Kartuschendeckel ab,
damit die zurückgezogene Manschette in die
Kartusche eintauchen kann. Auf der Vorderseite
ziehen Sie den Patenverschlußdeckel ab. Schrauben
Sie nun den Fettbehälter wieder auf den
Pistolenkörper. Dürcken Sie den Sperrhebel (21) und
schieben Sie gleichzeitig die Schubstange bis zum
Anschlag hinein.

7. Wartung und Pflege

Die Einhaltung der hier angegebenen
Wartungshinweise sichert für dieses Qualitätsprodukt
eine lange Lebensdauer und einen störungsfreien
Betrieb zu.
Prüfen Sie vor jedem Arbeitsbeginn den festen Sitz
des Zylinders. Reinigen Sie das Gerät gründlich
nach der Arbeit.
Regelmäßige Reinigung und Schmierung erhält die
Leistungsfähigkeit der Fettpresse.
Die Fettpresse muß regelmäßig mit einem
säurefreien, sehr dünnflüssigem Öl geschmiert
werden.
Bei ständigem Gebrauch sollen der Fettpresse
täglich ca. 4-8 Tropfen Öl durch die
Druckluftanschlußnippel gegeben werden. Durch
einige Auslösungen wird das Öl dann gleichmäßig im
Gerät verteilt.
Zubehör
Spezialöl für Druckluftwerkzeuge 500 ml
Art:-Nr. 41.383.10

Von der Garantie ausgeschlossen sind:

Verschleißteile
Schäden durch unzulässigen Arbeitsdruck.
Schäden durch nicht aufbereitete Druckluft.
Schäden, hervorgerufen durch unsachgemäßen
Gebrauch oder Fremdeingriff.
