RAUMKLIMAGERÄT NACH DEM SPLIT-SYSTEM
INNENGERÄT / AUSSENGERÄT

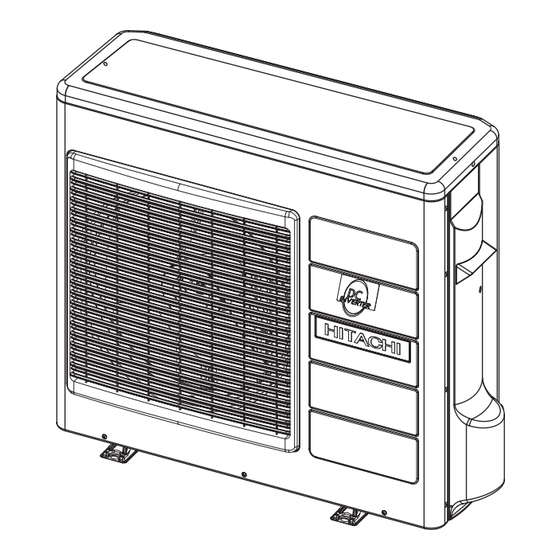

AUSSENGERÄT
RAC-S28H2
Instruction manual
To obtain the best performance and ensure years of trouble
free use, please read this instruction manual completely.
Bedlenungsanleitung
Bitte lesen Sie diese Bedienungsanleitung aufmerksam
durch, um durch richtige Bedienung jahrelangen und
störungsfreien Betrieb zu gewährleisten.
Manuale di istruzioni
Per garantire la migliore prestazione e la più lunga
durataleggere attentamente e al completo le seguanti
istruzioni.
MODELL
RAS-S28H2 / RAC-S28H2
Page 1~24
Suite 25~48
Pag. 49~72
– 25 –
INNENGERÄT
RAS-S28H2
Manual de instrucciones
Para obtener el mejor funcionamiento y asegurar años de
uso libre de problemas, lea cuidadosamente este manual
de instrucciones.
Инструкция по эксплуатации
Для
обеспечения
наилууших
характеристик и многолетней безотказной работы
оборудования необходимо полностыо оэнакомиться с
данной Инструкцией по эксплуатации.
Página 73~96
стр. 97~120
эксплуатационных
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi RAS-S28H2
Inhaltszusammenfassung für Hitachi RAS-S28H2
- Seite 1 RAUMKLIMAGERÄT NACH DEM SPLIT-SYSTEM INNENGERÄT / AUSSENGERÄT MODELL RAS-S28H2 / RAC-S28H2 AUSSENGERÄT INNENGERÄT RAS-S28H2 RAC-S28H2 Instruction manual Manual de instrucciones Page 1~24 Página 73~96 To obtain the best performance and ensure years of trouble Para obtener el mejor funcionamiento y asegurar años de free use, please read this instruction manual completely.
-
Seite 2: Sicherheitsmassnahmen
SICHERHEITSMASSNAHMEN Bitte lesen Sie die Sicherheitsmaßnahmen vor der Inbetriebnahme des Gerätes sorgfältig durch. Beachten Sie in besonderem Maße die Schriftzüge “ WARNUNG” und “ VORSICHT”. Der “WARNUNG”-Teil enthält Sachen, die wenn nicht strikt beachtet werden, dann könnte Tod oder ernste Verletzungen die Folge sein. Der “VORSICHT”- Teil enthält Sachrn, die wenn nicht richtig beachtet werden, dann könnte es ernste Konsequenzen haben. - Seite 3 VORSICHTSMASSNAHMEN WÄHREND DES BETRIEBS Das Gerät soll nur für die vom Hersteller vorgeschriebenen Zwecke verwendet werden und nicht für andere Zwecke. Das Gerät niemals mit nassen Händen betätigen. Tödliche Unfälle können dadurch zustandekommen. Wenn Verbrennungsgeräte wie Gasherd in betrieb sind, dann lüften Sie regelmäßig, um Sauerstoffmangel zu vermeiden.
-
Seite 4: Bezeichnungen Und Funktionen Von Jedem Teil
Sendet Steuersignale zum Innengerät, die die ganze Klimaanlage steuert. (Siehe Seite 30) AUSSENGERÄT KONDENSATSCHLAUCH Führt das kondensierte Wasser nach außen ab. ANSCHLUSSKABEL LUFTEINGANG (LINKE SEITE HINTEN) LUFTAUSGANG MODELL-BEZEICHNUNG UND ABMESSUNGEN MODELL WEITE (mm) HÖHE (mm) TIEFE (mm) RAS-S28H2 1030 RAC-S28H2 – 28 –... - Seite 5 KÜHLEINHEIT-ANZEIGEN BETRIEBSLAMPE Diese Lampe leuchtet während des Betriebs. ZEITSCHALTER-KONTROLLAMPE HITACHI Leuchtet wenn die Zeitschaltuhr läuft. FILTER-KONTROLLAMPE Nach etwa 200 Betriebsstunden des Gerätes leuchtet die Filter-Kontrollampe auf, um damit anzuzeigen, däß das Filter gereinigt werden muß. Die Lampe geht aus, wenn der Stromschalter aus-und dann wieder eingeschaltet wird.
-
Seite 6: Bedienungselemente Und Ihre Funktionen
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN FERNBEDIENUNG Mit Hilfe der Fernbedienung kann der Betrieb des Kühleinheit gesteuert werden. Der Steuerungsbereich beträgt etwa 7 Meter. Falls die Innenbeleuchtung elektronisch gesteuert wird, kann der Steuerungsbereich kürzer sein. Diese Fernbedienung kann mit Hilfe der mitgelieferten Befestigung an einer Wand angebracht werden. Vor dem Anbringen ist darauf zu achten, daß... -
Seite 7: Verschiedene Funktionen
VERSCHIEDENE FUNKTIONEN I Auto Restart Steuerung Beim Stromabfall, wird der Betrieb in der vorhergehenden Betriebsart und Luftflussrichtung automatisch neugestartet, sobald die Stromversorgung wieder hergestellt worden ist. (Dies erfolgt, weil der Betrieb nicht durch die Fernbedienung unterbrochen worden ist) Um den Betrieb beim Stromversorgungswiederherstellung nicht weiterzuführen, schalten Sie die Stromquelle ab. Beim Betätigen des Selbstausschalters wird der Betrieb mit der vorhergehenden Betriebsart und Luftflussrichtung automatisch neugestartet. - Seite 8 HEIZBETRIEB Die Einheit für Heizbetrieb verwenden, wenn die Außentemperatur unter 21°C liegt. Bei warmem Wetter (über 21°C) arbeitet die Heizfunktion vielleicht nicht, um die Einheit zu schützen. Auf befehle bis behalte zuverlässigkeit der vorrichtung, erfreue gebrauch das vorrichtung obig -15°C der outdoor temperatur.
-
Seite 9: Entfeuchtungsbetrieb
ENTFEUCHTUNGSBETRIEB Das Gerät für das Entfeuchten verwenden, wenn die Raumtemperatur über 16°C beträgt. Beträgt die Raumtemperatur unter 15°C, arbeitet die Entfeuchtungsfunktion nicht. Die Betriebsarten-Wahltaste drücken, so daß das Display (Entfeuchtungstaste) anzeigt. ˚ Die Ventilatordrehzahl wird automatisch auf “Niedrig” eingestellt. Die Ventilatordrehzahltaste arbeitet nicht. Die gewünschte Raumtemperatur mit den Temperaturregeltasten einstellen (das Display zeigt die Einstellung an). - Seite 10 KÜHLBETRIEB Das Gerät für Kühlbetrieb verwenden, wenn die Außentemperatur 22 bis 42°C beträgt. Bei sehr hoher Luftfeuchtigkeit (über 80%) in dem zu kühlenden Raum, kann sich Frost an dem Luftauslaßgrill der Innengerätes bilden. Die Betriebsart-Wahltaste drücken, bis (KÜHLBETRIEB) auf dem Display angezeigt wird. ˚...
-
Seite 11: Ventilationsbetrieb
VENTILATIONSBETRIEB Sie können das Gerät auch einfach für eine Zirkulation der Luft verwenden. Diese Funktion ist für das Trocknen des Inneren der Innengerätes am Ende der Sommer- Saison zu verwenden. Die Betriebsarten-Wahltaste drücken, so daß das Display (VENTILATOR) anzeigt. Die (Ventilatordrehzahltaste) drücken. -
Seite 12: Einstellen Der Zeitschaltuhr
EINSTELLEN DER ZEITSCHALTUHR Den gegenwärtigen Monat und Tag mit der Zeit, Tag, Nach dem Austauschen Monat Zeitschaltuhrtaste einstellen. der Batterien: (gegenwärtige Zeit, Tag, Monat Ausschalt- Zeitschaltuhr RESET Einschalt- Ausschaltzeit- Zeitschaltuhr Zeitschaltertaste drücken. Die (OFF) Markierung blinkt auf dem Display. SUBSKRIPTION STOP Start LÖSUNG... - Seite 13 Die gegenwärtige Zeit mit der (ZEIT)-Taste nochmals Zeitschaltuhrtaste einstellen. drücken. Die Zeitanzeige wechselt von (ZEIT)-Taste Blinken auf Dauerlicht. drücken. Die Zeitanzeige verschwindet automatisch nach 10 Sekunde. Um die derzeitige Uhrzeiteinstellung zu kontrollieren, die (ZEIT)- Taste zweimal drücken. Damit ist die Einstellung der Beispiel: Die derzeitige Uhrzeit ist 1:30 Uhr (nachmittags).
-
Seite 14: Einstellen Der Einschlaf-Zeitschaltuhr
EINSTELLEN DER EINSCHLAF-ZEITSCHALTUHR Zuerst die derzeitige Uhrzeit einstellen, da diese als Referenz dient (siehe die Seiten für das Einstellen der derzeitigen Uhrzeit) Die (SCHLAF)-Taste drücken, wodurch das Display wie folgt ändert. Betriebsart Anzeige Einschlaf- 1 Stunde 2 Stunden 3 Stunden 7 Stunden Zeitschaltuhr Freigabe der Einschlaf-Zeitschaltuhr... - Seite 15 Erläuterung der Einschlaf-Zeitschaltuhr Das Gerät reguliert die Intensität der Luftzirkulation und die Raumtemperatur automatisch, um ruhigen Betrieb und optimale Gesundheit des Anwenders sicherzustellen. Sie können die Einschlaf-Zeitschaltuhr so einstellen, daß sie nach 1, 2, 3, oder 7 Stunden ausschaltet. NOTIZ Wenn das Datum oder die aktuelle Zeit nicht eingestellt wurde, kann der Sleep-Timer nicht eingestellt werden.
-
Seite 16: Die Idealen Betriebsbedingungen
DIE IDEALEN BETRIEBSBEDINGUNGEN Empfohlene Raumtemperatur Bringen Sie Vorhänge oder Rollos an Warnung möglich Zu kalte Raumtem- einstrahlende peratur ist schlecht für Sonnenwäme die Gesundheit zu reduzieren. verschwendet unnötig elektrische Energie. Belüftung Effektiver Gebrauch der Zeitschaltuhr Nachts benutzen Sie bitte den “An oder Aus Vorsicht Zeitschalterbetriebsmodus”, zusammen mit Schließen Sie den raum nich für längeren... -
Seite 17: Informationen Für Den Anwender
INFORMATIONEN FÜR DEN ANWENDER Klimaanlage und Heitzgeräte in einem Raum Vorsicht Wenn die Menge der Wärme größer ist als die Kühlleistung der Klimaanlage (z.B. mehrere Leute kommen in den Raum, Gebrauch von Heitzgeräten usw.) kann die eingestellte Temperatur nicht erreicht werden. -
Seite 18: Die Befestigung Der Luft, Die Filter Reinigt
DIE BEFESTIGUNG DER LUFT, DIE FILTER REINIGT VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. Öffnen Sie die Frontplatte. Die Vorderplatte ist mit beiden Händen an den entsprechenden Seiten nach oben zu ziehen. -
Seite 19: Wartung
WARTUNG VORSICHT Reinigung und Wartung müssen von qualifiziertem Personal ausgeführt werden. Vor der Reinigung ist das Gerät außer Betrieb zu setzen und die Stromversorgung auszuschalten. LUFTFILTER Den Luftfilter reinigen, da sich Staub an diesem ansammelt. Falls die Luftfilter mit Staub verstopft sind, nehmen Luftstrom und Kühlleistung ab. -
Seite 20: Reinigung Der Vorderen Abdeckung
2. REINIGUNG DER VORDEREN ABDECKUNG Reinigen Sie die Abdeckung mit einem weichen, trockenen Tuch. Reinigen Sie extrem verschmutzte Anlagen mit einem in lauwarmem Wasser oder neutraler Reinigungslösung eingeweichtem Tuch. Trocknen Sie die Abdeckung anschließend mit einem weichen, trockenen Tuch. Die Fernbedienung können Sie mit einem weichen und trockenen Tuch abwischen. -
Seite 21: Regelmässige Kontrolle
VORSICHT G Benutzen Sie bitte Masse Linie. Setzen Sie die Masse Linie nicht nahe Wasser oder gasen Sie Rohre, Blitz-Leiter, oder die Masse Linie des Telefons. Unsachgemäße Installation von Masse Linie kann elektrischen Schlag verursachen. G Eine Sicherung sollte angebracht werden abhängig von dem Montageaufstellungsort der Maßeinheit. -
Seite 22: Kundendienst Nach Dem Verkauf Und Garrantie
KUNDENDIENST NACH DEM VERKAUF UND GARRANTIE BEVOR SIE SICH AN EINEN WARTUNGSTECHNIKER WENDEN, DIE FOLGENDEN PUNKTE KONTROLLIEREN FALL ZUKONTROLLIERENDE PUNKTE Ist die Sicherung in Ordnung? Wenn das Gerät nicht Ist die Spannung extrem hoch oder niedrig? funktioniert Ist der Ausschalter “AN”? Ist der Luftfilter mit Staub verstopft? Fällt direktes Sonnenlicht auf das Aussengerät? Wenn das Gerät nicht... - Seite 23 Dieses Produkt richtet sich nach den Schutzvoraussetzungen von Ratsdirektiven 89/336/EEC in Zusammenhang mit der elektromagnetischen Vereinbarkeit und 73/23/EEC in Zusammenhang mit der elektrischen Ausrüstung entwickelte für den Gebrauch innerhalb von bestimmten Stromspannungsgrenzen. Hinweis: Beim Einschalten des Gerätes können, besonders bei gedämpften Leuchten, kurzfristige Helligkeitsschwankungen auftreten, die jedoch völlig unbedenklich sind.
- Seite 24 MEMO ....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
