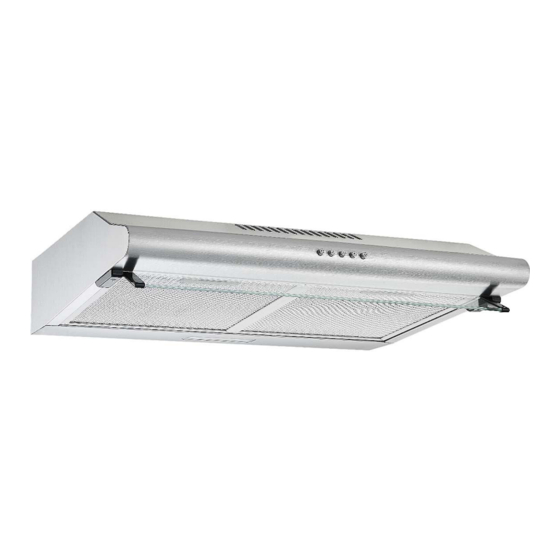

- Seite 1 Mod. No.: Montageanleitung Dunstabzugshauben Installation Instructions Cooker hoods CH 1295 IXCN ACV-61E / SY-6001E-P1-C98-L21-600 NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH, Chenover Str. 5, D-67117 Limburgerhof...
-
Seite 2: Ce-Konformitätserklärung
Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanweisung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten. -
Seite 3: Inhaltsverzeichnis
Deutsch Installations- / Gebrauchsanleitung Standard Dunstabzugshauben Kapitel Seite 1. Hinweis-Symbol-Erklärung------------------------------------------------------------------------ 1-2 Vorsicht, Gefahren---------------------------------------------------------------------------------- 2 2. Bestimmungsgemäße Verwendung------------------------------------------------------------ 2 3. Hinweise zum Umweltschutz--------------------------------------------------------------------- 2 4. Hinweise und allgemeine Ratschläge--------------------------------------------------------- 3 5. Vor Benutzung der Dunstabzugshaube------------------------------------------------------ 3 6. Benutzung der Dunstabzugshaube / Sicherheitshinweise----------------------------- 3 7. -
Seite 4: Vorsicht, Gefahren
Deutsch Installations- / Gebrauchsanleitung Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf richtiges Vorgehen und Verhalten aufmerksam. Das Beachten der mit diesem Symbol versehenen Hinweise erspart Ihnen manches Problem. Vorsicht, Gefahren Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 bar) sein ... -
Seite 5: Entsorgung
Deutsch Installations- / Gebrauchsanleitung Einhaltung der örtlichen Vorschriften von einer 3.2 Entsorgung ausgewiesenen Fachkraft ausgeführt werden. Falls Sie dieses Gerät als Ersatz für ein altes 6. Benutzung der Dunstabzugshaube Gerät erworben haben, entsorgen Sie Ihr Altgerät bitte gemäss den gesetzlichen Bestimmungen. Vor 6.1 Sicherheitshinweise zum Gebrauch der Entsorgung muss das Gerät durch Abschneiden des Versorgungskabels untauglich gemacht werden. -
Seite 6: Nachlauffunktion
Deutsch Installations- / Gebrauchsanleitung Raum umgewälzt. Der Kohlefilter hält die beim Die an Ihrem Gerät vorhandenen Fettfilter sind Kochen entstehenden Gerüche fest. regelmässig zu reinigen bzw. zu ersetzen. Die filtrierte Luft wird durch Luftöffnungen seitlich Fettgesättigte Filter können schnell Feuer fangen oder nach oben, zurück in die Küche ausgestoßen. -
Seite 7: Auswechseln Der Lampen
Deutsch Installations- / Gebrauchsanleitung trocknen lassen und vorsichtig wieder in die 8. Auswechseln der Lampen Abzugshaube einsetzen Achten Sie beim Auswechseln einer Lampe Vermeiden alkalische Geschirrspül- darauf dass die neue Lampe keine höhere maschinenreiniger (ph-Wert über 7). Wattleistung als die Originallampe Ihres Geräts hat. ... -
Seite 8: Kundendienst
Deutsch Installations- / Gebrauchsanleitung entfernt und wahlweise auf einer anderen, nicht benötigten Abzugöffnung montiert werden. Sollten alle obigen Prüfschritte keine Abhilfe schaffen, liegt möglicherweise eine größeres 11.1 Installationsangaben technisches Problem vor. Mindestabstand Unterkante Haubenkörper: Machen Sie auf keinen Fall Reparaturversuche an zu Glaskeramik- und Gusskochplatten 65 cm elektrischen/elektronischen Komponenten... -
Seite 9: Montage Der Dunstabzugshaube Siehe Kapitel
Deutsch Installations- / Gebrauchsanleitung Kohlefilter gemäss diesbezüglichen Wird die Abluft in einen Abluftkanal geführt, muss Montageanleitung und setzen den/die Fettfilter Ende Einführungsstutzens wieder ein. Strömungsrichtung gelenkt werden. Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann ein starkes 11.6 Montage der Dunstabzugshaube Temperaturgefälle innerhalb... -
Seite 10: Gerätekomponenten
Deutsch Bedienungs-/Gebrauchsanleitung Dunstabzugshauben 14. GERÄTEKOMPONENTEN STANDARD ABZUGSHAUBEN ABLUFTBETRIEB 1 Haubenkörper 2 Bedienblende 3 Glas-Schwadenschirm Min. 65 cm ein- und ausschwenkbar Max. 75 cm 4 Ansauggitter 5 Riegel zum Öffnen in Pfeilrichtung schieben 6 Filtermatte* 7 Filtermatten Fixierbügel zum Entfernen die Bügelenden nach unten drücken und aus der Verankerung nehmen 8 obere Abluftöffnung 9 hinter Abluftöffnung*... -
Seite 11: Gerätebedienung (Tasten-/Schalterfunktionen)
Deutsch Installations / Gebrauchsanleitung Dunstabzugshauben 15. GERÄTEBEDIENUNG Tasten und Schalterfunktionen STANDARD ABZUGSHAUBE CH 1259 IXCN A Motor EIN/AUS B Leistungsstufe 1 C Leistungsstufe 2 D Leistungsstufe 3 E Kochfeldbeleuchtung EIN/AUS fi200812at... -
Seite 12: Beleuchtung Funktioniert Nicht, Motor Läuft Nicht
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben 16. Problembehandlung mögliche Ursache Fehler Lösung Lüftungsklappe blockiert Blockierung beheben Kondensator defekt Kondensator ersetzen Beleuchtung ist an, aber Motor läuft nicht Motorlager defekt, klemmt Motor ersetzen Geruchsentwicklung im Motor Motor ersetzen Nebst obigen Ursachen sind folgende möglich: Lampen defekt Lampen ersetzen Beleuchtung funktioniert... -
Seite 13: Auswechseln Des Led Lampenmoduls
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshaube 17. Auswechseln des LED Lampenmoduls Das Lampenmodul darf nur durch qualifiuiertes Fachpersonal ausgewechselt werden. Trennen Sie das Gerät vom Stromnetz Entfernen Sie die Metall Fettfilter Lösen Sie die Schrauben an der Abdeckung des LED Moduls und nehmen Sie dessen Abdeckung ab. Siehe Abb. - Seite 14 Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben 18. ALLGEMEINE MONTAGEANLEITUNG STANDARDHAUBEN 1. Vorbereitungen a) Genauen Standort der Haube festlegen. b) Stromzufuhr an der richtigen Stelle sicherstellen. c) Treffen Sie jetzt die Entscheidung für die Betriebsart (Umluft- oder Abluftbetrieb) und bereiten Sie die Haube entsprechend vor.(Abb.1) Haben Sie sich für Abluftbetrieb entschieden, müssen alle entsprechenden Kernbohrungen für die Verlegung des Abluftschlauches gemacht werden bzw vorhanden sein.
- Seite 15 Umschaltung von Umluft auf Abluftbetrieb oder umgekehrt Der Umschalthebel befindet sich am Motorengehäuse Siehe auch Kapitel "UMSCHALTUNG AUF UMLUFT BETRIEB" Seite 8 Modell Umschalthebel CH 1259 IXCN Hebelposition für Abluft links Hebelposition für Umluft rechts Abluft Schlauchführungs-Varianten Kohlefilter für Umluftbetrieb Montireren Demontireren fi200812at...
- Seite 16 GARANTIEBEDINGUNGEN Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden. Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung.
- Seite 17 Installation- / User’s Instructions English Standard Cooker hoods Chapter page Explanation of information symbols------------------------------------------------ 2 Warning------------------------------------------------------------------------------------------------- 2 Intended use -------------------------------------------------------------------------------- 3 Protection of the environment ------------------------------------------------------- 3 Tips and general advice ----------------------------------------------------------------- 3 Before using the hood ------------------------------------------------------------------- 3 Using the hood / Safety information------------------------------------------------- 3 Cleaning and care-------------------------------------------------------------------------- 4 Changing the lamps----------------------------------------------------------------------- 5 Faults –...
- Seite 18 Dear customer, Thank you for your confidence and for purchasing a device from our range. The device you have purchased is designed to meet its requirements. Please read these operating instructions carefully. They describe the features and functions of your device. These operating instructions can be adapted to several device types.
-
Seite 19: Warning
Installation- / User’s Instructions Cooker Hoods English This is a warning symbol This is to be found with descriptions of actions where special care is necessary to prevent damage to appliances. Pass this safety information on to all users of the appliances. This symbol refers to useful hints and tips and draws your attention to the correct procedure and behaviour. -
Seite 20: Protection Of The Environment
Operating instructions / users manual Cooker Hoods English A correctly dimensioned extractor hood creates a pleasant room climate without producing draughts and ensures a bearable air humidity of 40-60%. The exhaust air hose must not be made from or contain flammable materials. Make sure no open fire is burning in the 5. -
Seite 21: In Circulation Air Mode
Operating instructions / users manual Cooker Hoods English If no permanently installed exhaust air pipeline or Non-compliance with the maintenance and exhaust air shaft is available, you must operate the cleaning instructions can result in a fire hazard hood in circulation air mode. (see chapter 11.3) due to grease deposits. -
Seite 22: Changing The Lamps
Operating instructions / users manual Cooker Hoods English dry thoroughly and carefully replace it in the reasons. extractor hood. See also chapter "Customer Service" 9. Fault – what to do if ... Avoid using alkaline dishwasher cleaning agents (ph value over 7). The motor fails to function: ... -
Seite 23: Installation
Operating instructions / users manual Cooker Hoods English 11.3 Converting the extractor hood to a 11. Installation circulation hood If you wish to use an appropriately fitted hood as a Before installation of the appliance circulation hood, you must mount the active carbon please pay regard to: filter(s) to the fan motor before using the hood. -
Seite 24: Guaranty
Operating instructions / users manual Cooker Hoods English The exhaust air line should be as short and straight as possible. To avoid excessive noise or a reduced extraction capacity the diameter of the exhaust air pipeline should not be less than ... - Seite 25 English Installatio- / User's Instruction 14. COMPONENTS OF STANDARD COOKER HOODS EXHAUS AIR MODE 1 Hood body 2 BedienControl panel 3 Glass steam screen Min. 65 cm pivotally Max. 75 cm 4 Intake grill 5 Grill fixing bolt to open, push in direction of arrow 6 Filter mat* 7 Filter mat fixing bracket to remove, press ends of brackets down and...
-
Seite 26: Appliance Operating (Key And Switch Functions)
English Installation-/ User's Instruction Cooker hood 15. APPLIANCE OPERATING STANDARD COOKER HOOD CH 1259 IXCN Power ON/OFF Speed level 1 Speed level 2 Speed level 3 lighting ON/OFF fi200812at... - Seite 27 Installation- / User's Instruction Cooker hoods English 16. Troubleshooting Cooker hoods Cause Solution Fault The leaf blocked Get rid of the blocking The capacitor damaged Replace capacitor Light on, but motor The motor jammed bearing Replace motor does not work The internal with of motor off or Replace motor a bad smell from the motor...
- Seite 28 English Installation- / User's Instruction Cooker hood 17. Replacing the LED Light module The lamp module may only be changed by qualified personnel. Disconnect the hood from the electricity. Remove the grease filters. Find out the junction box, unscrew the screws on the junction box cover, then take down the junction box cover.See pic 1.
-
Seite 29: General Installation Instructions
Installation- /User's Instruction Cooker hoods English 18. GENERAL INSTALLATION INSTRUCTIONS STANDARD HOODS 1. Preparations a) Determine the exact location for the hood. b) Provide the power supply at the correct location. c) Now decide on the mode of operation (circulation or exhaust air mode) and prepare the hood accordingly .(Fig.1) If you have decided upon exhaust air mode, all the appropriate core holes for routing the exhaust air hose must be executed or already... - Seite 30 Switching from circulating air to exhaust air mode or vice versa The switch lever is located on the motor housing See also chapter "SWITCHING TO RECIRCULATION OPERATION" on page 8 Model Switch lever CH 1259 IXCN Lever pos. for exhaust air left Lever pos.
- Seite 31 GARANTIEBEDINGUNGEN Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden. Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung.
