Technisches Handbuch – Jalousieaktor RF-JAL1UP.01
2.4 Aufbau &Bedienung
Der Funk Jalousieaktor ist für die Unterputz-Montage in Einbaudosen konzipiert. Die Kontaktierung
des Rollladenmotors kann über die herausgeführten Anschlussleitungen erfolgen. Den Belegungsplan
der Leitungen entnehmen Sie bitte dem Kapitel 2.2 Anschluss-Schema. Des Weiteren verfügt der
Aktor über die Standard-Elemente Programmierknopf und Programmier-LED.

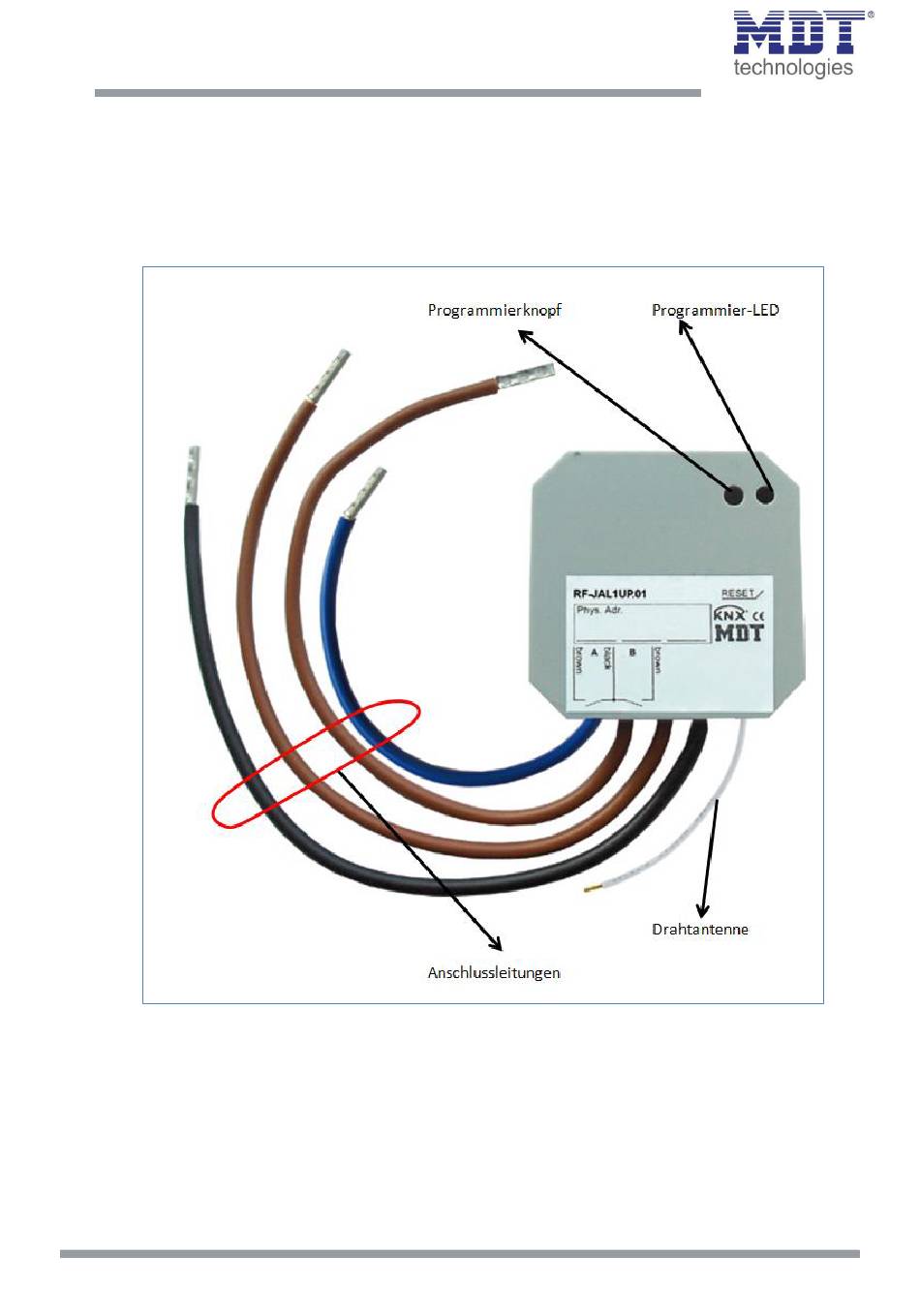

Abbildung 2: Übersicht Hardwaremodul RF-JAL01UP.01
