Technisches Handbuch – Jalousieaktor RF-JAL1UP.01

4.4 Funktion Objektnummer 24

Der Parameter Funktion Objektnummer (24/44/64/...) kann entweder als Begrenzung des
Verfahrweges oder als 1-Bit Fahrbefehl für beliebige Positionen(ab Hardwareversion 3.2) verwendet
werden. Die Objektnummer hängt dabei vom jeweiligen Kanal ab. Der Kanal A hat die Nummer 24,
für jeden weiteren Kanal erhöht sich die Nummer um 20.
Das nachfolgende Bild zeigt die möglichen Einstellungen:

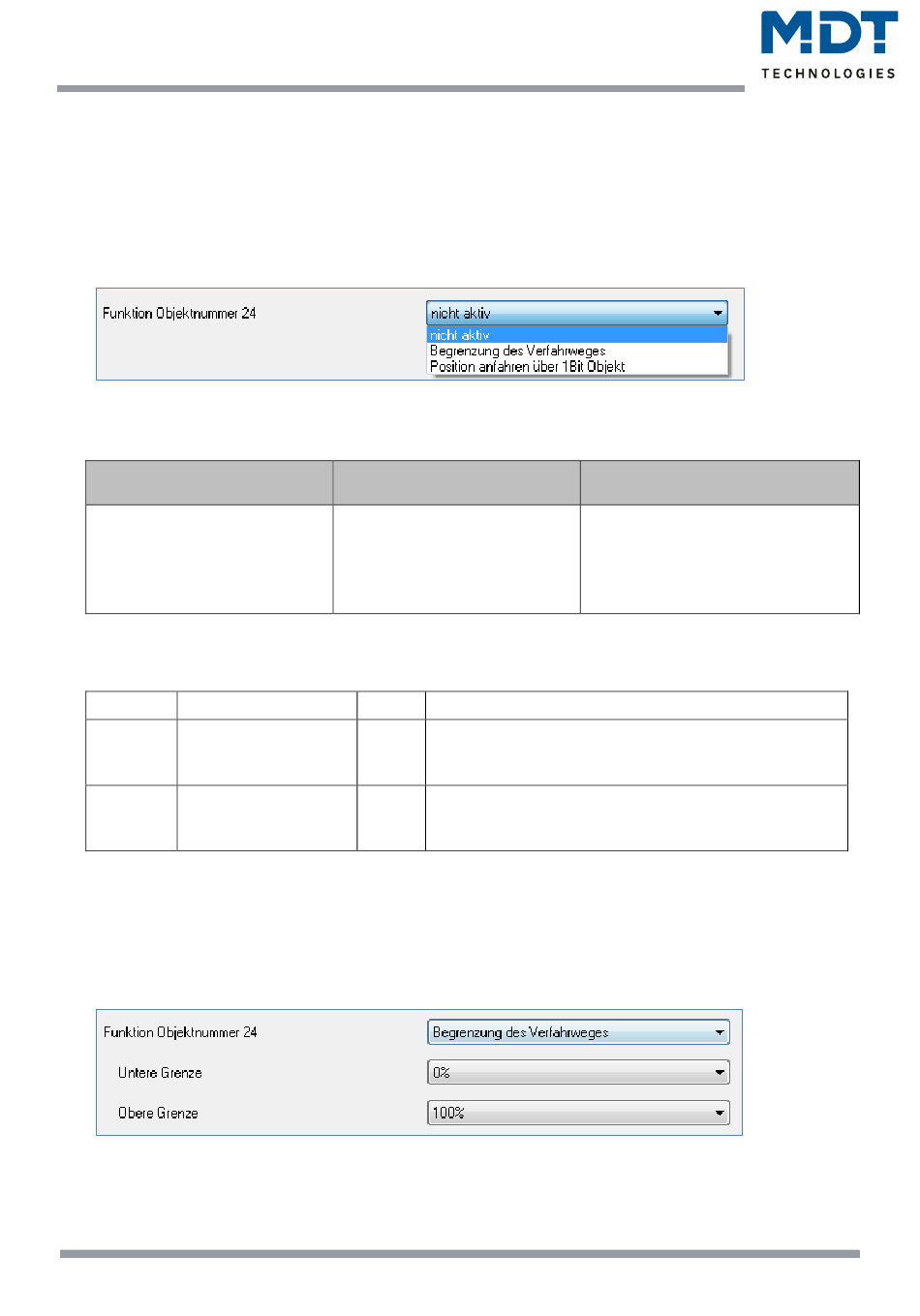

Abbildung 7: Funktion Objektnummer 24

Die nachfolgende Tabelle gibt die Einstellmöglichkeiten für diesen Parameter an:
ETS-Text
Funktion Objektnummer 24

Tabelle 9: Funktion Objektnummer 24

Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
24 Begrenzung anfahren
24 Position anfahren

Tabelle 10: Objektnummer 24

4.4.1 Begrenzung des Verfahrweges

Ist für das Objekt 24 (bei Kanal A) Begrenzung des Verfahrweges ausgewählt, so erscheinen die
nachfolgenden Einstellmöglichkeiten:

Abbildung 8: Begrenzung des Verfahrweges

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
30
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
▪
nicht aktiv
▪
Begrenzung des
Verfahrweges
▪
Position anfahren über
1Bit Objekt
Größe Verwendung
1 Bit fährt die untere/obere Grenze an; wird eingeblendet
wenn Funktion „Begrenzung anfahren" ausgewählt
wurde
1 Bit fährt die eingestellte Position an; wird eingeblendet
wenn Funktion „Position anfahren über 1 Bit
Objekt" ausgewählt wurde
Kommentar
aktiviert/deaktiviert die
Unterfunktion für das Objekt 24
