Technisches Handbuch – Jalousieaktor RF-JAL1UP.01

4.3 Absolute Position/ Statusobjekte/ Referenzfahrt

Durch die Aktivierung der Objekte für die absolute Position ist es möglich absolute Höhenpositionen,
als auch bei Jalousien absolute Lamellenpositionen anzufahren. Zusätzlich können die aktuellen
Höhenpositionen und die aktuellen Lamellenpositionen abgerufen werden.
Das nachfolgende Bild zeigt die möglichen Einstellungen an:

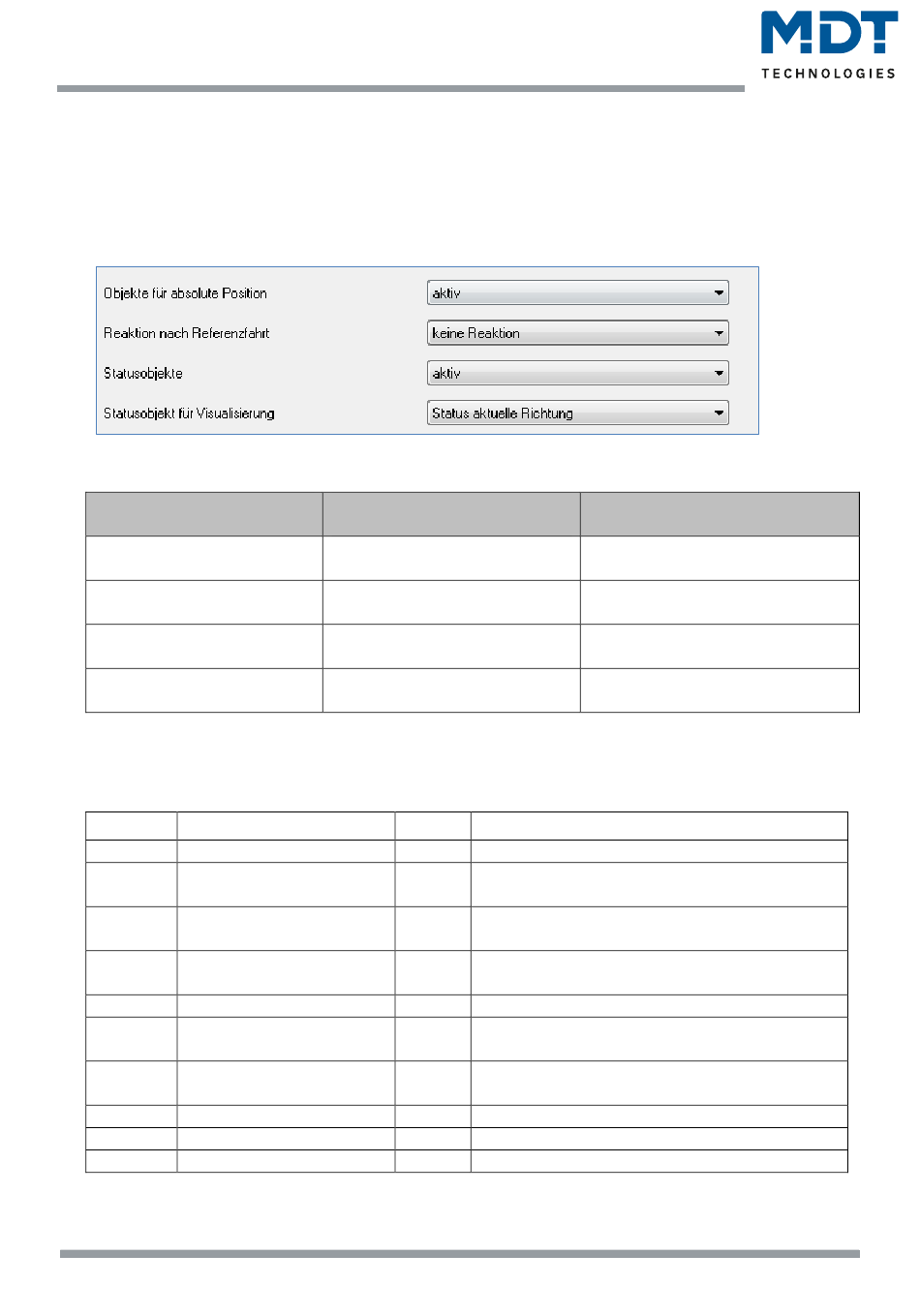

Abbildung 6: Objekte absolute Position

Die nachfolgende Tabelle zeigt die Einstellmöglichkeiten für diesen Parameter an:
ETS-Text
Objekte für absolute Position
Reaktion nach Referenzfahrt
Statusobjekte
Statusobjekte für
Visualisierung

Tabelle 7: Einstellbereich absolute Position

Sobald die Objekte für die absolute Position aktiviert wurden, werden für den jeweiligen Kanal
folgende Kommunikationsobjekte eingeblendet:
Nummer Name
17 Status aktuelle Richtung
17 Verfahrstatus
18 Absolute Position
19 Absolute Lamellenposition
20 Status aktuelle Position
21 Status akt.
Lamellenposition
22 Akt. Position gültig
23 Referenzfahrt starten
25 Status obere Position
26 Status untere Position

Tabelle 8: Kommunikationsobjekte absolute Position

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
27
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
▪
nicht aktiv
▪
aktiv
▪
keine Reaktion
▪
vorige Position anfahren
▪
nicht aktiv
▪
aktiv
▪
Status aktuelle Richtung
▪
Verfahrstatus
Größe Verwendung
1 Bit gibt die aktuelle Richtung des Verfahrweges an
1 Bit gibt an ob die Jalousie/Rollladen gerade
verfahren wird
1 Byte dient des Fahrens der Rollladen/Jalousie auf
einen bestimmten Wert
1 Byte Zur Verstellung der Lamellen auf einen festen
Wert (nur bei Jalousie)
1 Byte gibt die aktuelle Rollladen-/Jalousieposition an
1 Byte gibt die aktuelle Lamellenposition an
(nur bei Jalousie)
1 Bit gibt an ob bereits eine Referenzfahrt
durchgeführt wurde
1 Bit startet die Referenzfahrt
1 Bit meldet Erreichen der oberen Endlage
1 Bit meldet Erreichen der unteren Endlage
Kommentar
aktiviert/deaktiviert die Elemente
für die absolute Position
gibt die gewünschte Reaktion auf
eine erfolgte Referenzfahrt an
aktiviert die Statusobjekte
Auswahl des Statusobjekttypen für
die Visualisierung
