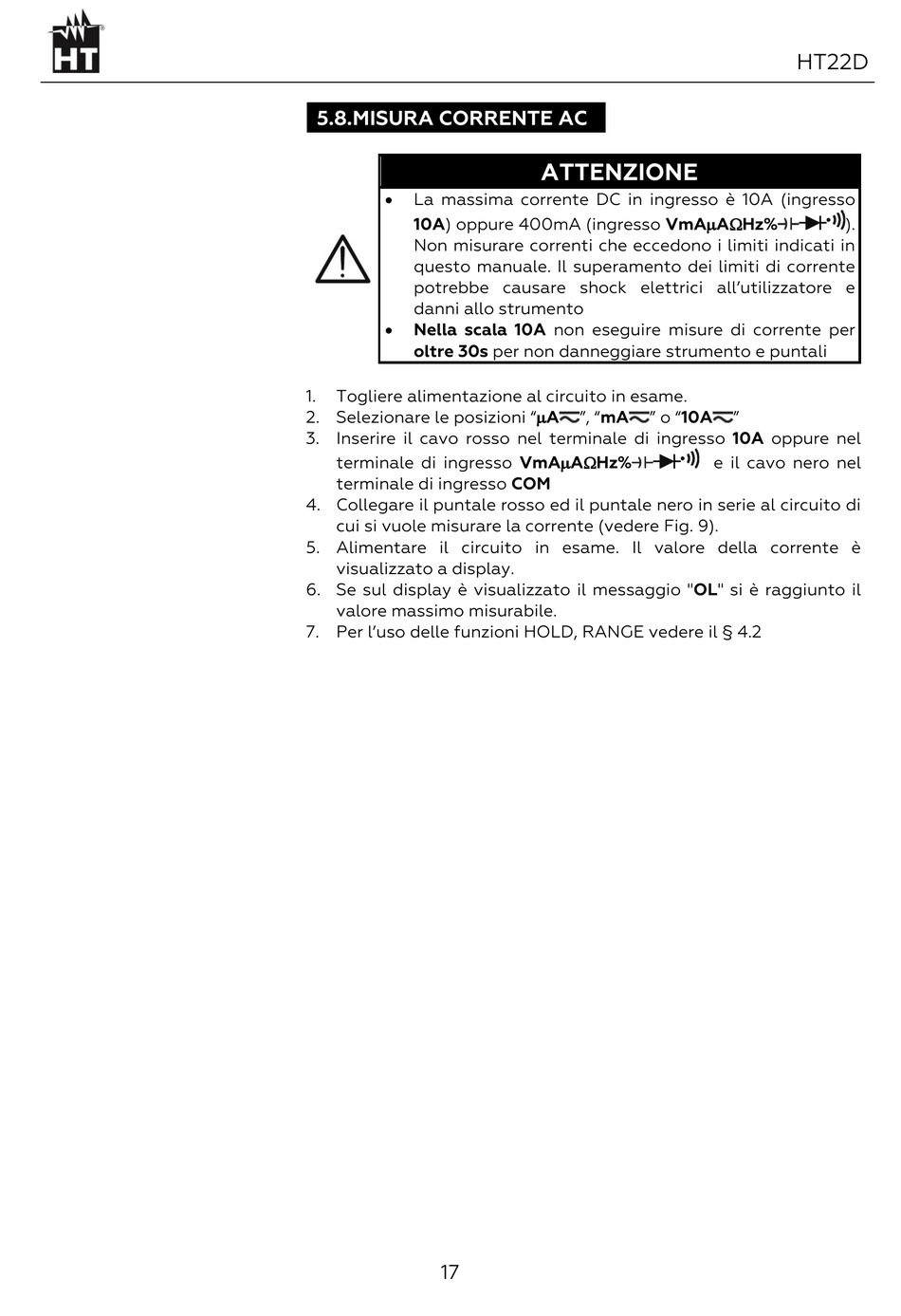

HT HT22D Bedienungsanleitung Seite 17

5.8. MISURA CORRENTE AC
•
La massima corrente DC in ingresso è 10A (ingresso
10A) oppure 400mA (ingresso VmAAHz%
Non misurare correnti che eccedono i limiti indicati in
questo manuale. Il superamento dei limiti di corrente
potrebbe causare shock elettrici all'utilizzatore e
danni allo strumento
•
Nella scala 10A non eseguire misure di corrente per
oltre 30s per non danneggiare strumento e puntali
1. Togliere alimentazione al circuito in esame.
2. Selezionare le posizioni "A
3. Inserire il cavo rosso nel terminale di ingresso 10A oppure nel
terminale di ingresso VmAAHz%
terminale di ingresso COM
4. Collegare il puntale rosso ed il puntale nero in serie al circuito di
cui si vuole misurare la corrente (vedere Fig. 9).
5. Alimentare il circuito in esame. Il valore della corrente è
visualizzato a display.
6. Se sul display è visualizzato il messaggio "OL" si è raggiunto il
valore massimo misurabile.
7. Per l'uso delle funzioni HOLD, RANGE vedere il § 4.2
17
ATTENZIONE
", "mA " o "10A
HT22D
).
"
e il cavo nero nel
