Funktion
Anzeige- und Bedienele-
mente
HART-Kommunikations-
buchsen
VEGAMET 141 • 4 ... 20 mA
7 Mit der integrierten Anzeige- und Bedieneinheit in Betrieb nehmen
7
Mit der integrierten Anzeige- und
Bedieneinheit in Betrieb nehmen
7.1
Bediensystem
Die integrierte Anzeige- und Bedieneinheit dient zur Messwertan-
zeige, Bedienung und Diagnose des VEGAMET 141. Anzeige und
Bedienung erfolgen über den zentralen Dreh-/Druckknopf und eine
grafikfähige Anzeige mit Hintergrundbeleuchtung.
Bestimmte Einstellmöglichkeiten sind mit der integrierten Anzeige-
und Bedieneinheit nicht oder nur eingeschränkt möglich, beispiels-
weise die Einstellungen für die Durchflussmessung oder Pumpen-
steuerung. Für diese Anwendungen wird der Einsatz von PACTware/
DTM oder der VEGA Tools-App empfohlen. Eine tabellarische
Übersicht der entsprechenden Anwendungen und Funktionen finden
Sie im Anhang.
1
2
3
4

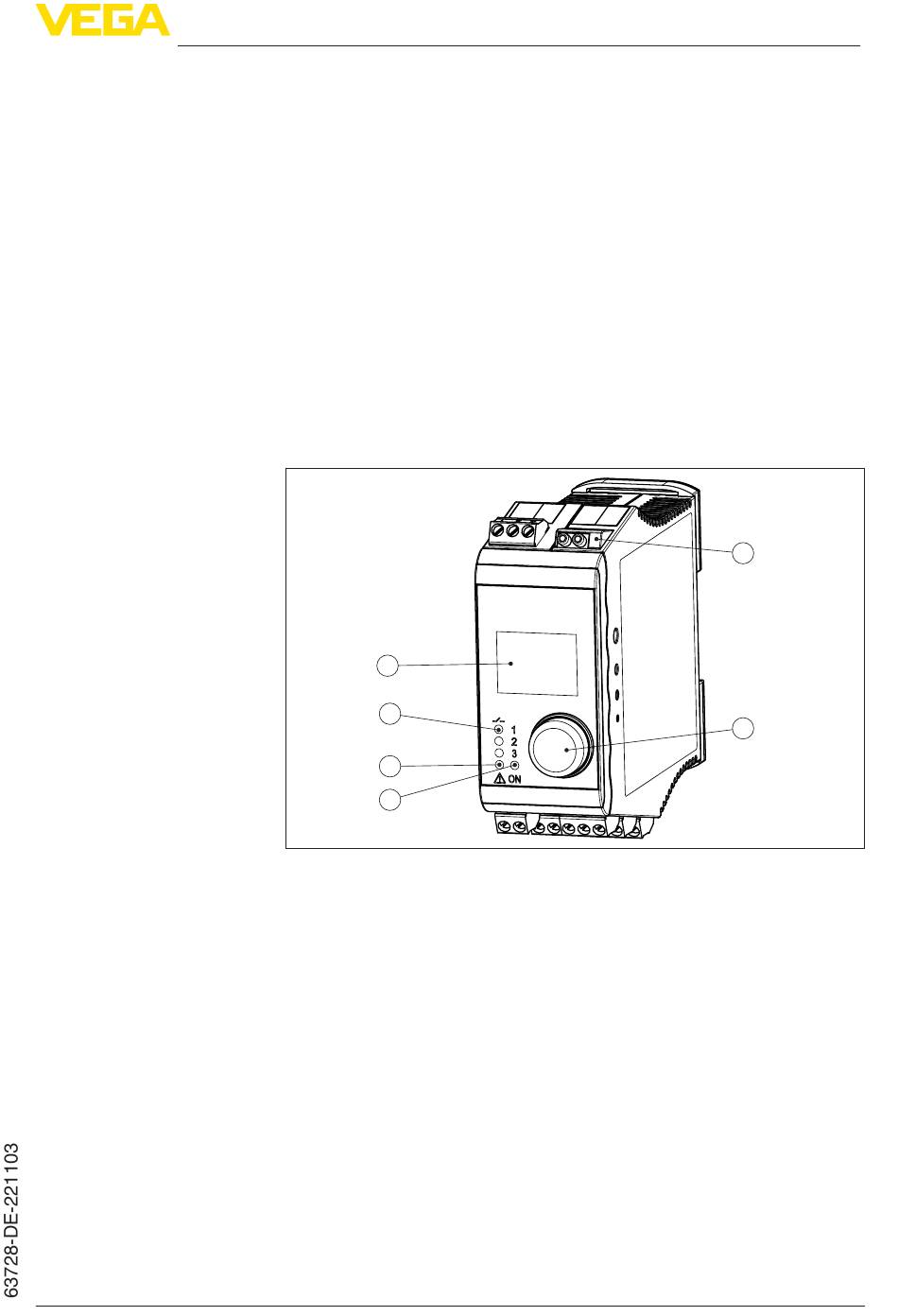

Abb. 5: Anzeige- und Bedienelemente
1
LC-Display
2
Statusanzeige Relais
3
Statusanzeige Ausfallsignal
4
Statusanzeige Betriebsbereitschaft
5
Dreh-/Druckknopf zur Menübedienung
6
HART-Kommunikationsbuchsen
Über die HART-Kommunikationsbuchsen kann eine Parametrierung
der angeschlossenen HART-Sensoren ohne Unterbrechung des
Messkreises vorgenommen werden. Der für diesen Zweck benötig-
te Widerstand (230 Ω) ist bereits im VEGAMET 141 integriert. Die
Buchsen haben einen Innendurchmesser von 2 mm zum direkten
Anschluss eines VEGACONNECT oder sonstigen HART-Modems.
Die Bedienung des angeschlossenen Sensors erfolgt über die
VEGA Tools-App oder via PACTware und entsprechendem DTM.
6
5
17
