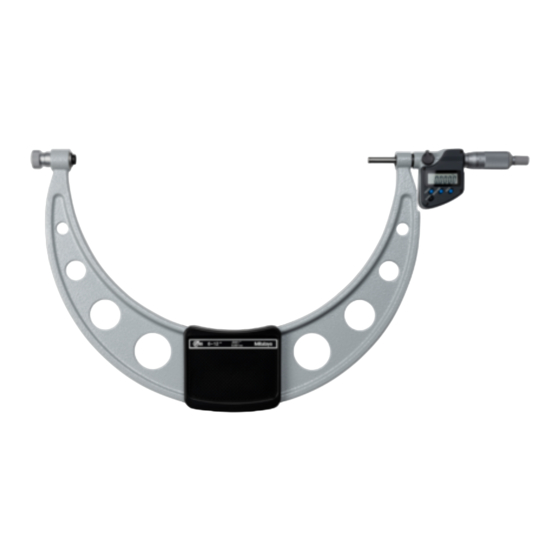

Mitutoyo 99MAB040D Bedienungsanleitung

Bedienungsanleitung
Digimatic-Bügelmessschraube
Sicherheitshinweise für den Betrieb
Um die Sicherheit des Anwenders zu gewährleisten, das Gerät unter Befolgung der in
vorliegender Bedienungsanleitung aufgeführ ten Anweisungen, Funktionen und
Spezifikationen bedienen.
Eine nicht bestimmungsgemäße Verwendung kann die Sicherheit beeinträchtigen.
WARNUNG
Weist auf Risiken hin, die zum Tod oder zu schweren Verletzungen führen können.
• Bat terien stets außerhalb der Reichweite von Kindern auf bewahren und bei
Verschlucken auf der Stelle einen Arzt konsultieren.
• Batterien auf keinen Fall kurzschließen, zerlegen, deformieren, stark erhitzen oder
Flammen aussetzen.
• Augen bei Kontakt mit der alkalischen Batterieflüssigkeit auf der Stelle mit sauberem
Wasser ausspülen und einen Arzt aufsuchen. Wenn alkalische Batterieflüssigkeit in
Kontakt mit der Haut kommt, spülen Sie den der Säure ausgesetzten Bereich gründlich
mit sauberem Wasser ab.
ACHTUNG
Weist auf Risiken hin, die zu leichten oder mittelschweren Verletzungen führen können.
• Primärbatterie auf keinen Fall aufladen oder mit vertauschten Polaritäten einsetzen. Eine
unsachgemäße Handhabung oder Montage der Batterie kann dazu führen, dass die Batterie
explodiert oder ausläuft sowie zu schweren Körperverletzungen oder Fehlfunktionen.
• Um Verletzungen durch die scharfkantigen Messflächen zu vermeiden, das Messgerät
stets mit Vorsicht handhaben.
HINWEIS
Weist auf Risiken hin, die zu Sachschäden führen können.
• Gerät weder zerlegen noch verändern.
• Gerät nicht an Orten benutzen oder lagern, die plötzlichen Temperaturschwankungen
ausgesetzt sind. Temperatur des Messgeräts vor dem Einsatz an Umgebungstemperatur
anpassen lassen.
• Gerät nicht an Orten mit hoher Luftfeuchtigkeit oder viel Staub lagern.
• Für wasserdichte Geräte: Batteriefachdeckel fest schließen, wenn das Messgerät an einem
Ort verwendet wird, an dem es direkten Kühlmittelspritzern usw. ausgesetzt ist. Beim
Anschließen des Datenkabels und Schließen der Abdeckung die Befestigungsschrauben
fest anziehen, damit keine Lücke entsteht. Nach Gebrauch reinigen und mit Rostschutz
behandeln. Rost kann Fehlfunktionen verursachen. Für nicht wasserdichte Geräte: Gerät
nicht an Orten verwenden, an denen es mit Wasser oder Öl in Berührung kommen kann.
• Wasserdichte Modelle nicht vollständig untertauchen, da der Eintritt von Kühlmittel nicht
vollständig verhinder t werden kann. Kühlmittel usw. kann eventuell auch dann
e i n d r i n g e n , w e n n d a s M e s s g e r ä t a n O r t e n v e r w e n d e t w i r d , d i e d i r e k t e n
Flüssigkeitsstrahlen ausgesetzt sind.
• Keine über mäßige K raf t anwenden und keinen plöt zlichen Stößen, wie z.B.
Stürzen, aussetzen.
• Vor und nach Gebrauch Staub, Späne usw. entfernen.
• Messgerät zum Reinigen mit einem weichen, mit verdünntem Neutralreiniger
angefeuchteten Tuch abwischen. Keine organischen Lösungsmittel, wie z. B. Verdünner,
verwenden. Diese können das Messgerät verformen oder Fehler verursachen.
• Die Spindel ist so konstruiert, dass sie nicht herausgezogen werden kann und sollte
nicht gewaltsam eingefahren werden, um den Messbereich zu verlängern.
• Eine verschmutzte Spindel kann zu Fehlfunktionen führen. Spindel bei Verschmutzung
mit einem in ein wenig Alkohol getränkten Tuch reinigen und sie mit etwas Öl
für Bügelmessschrauben (Artikel-Nr. 207000) behandeln.
• Nicht mit elektrischem Stift beschriften.
• Wird das Gerät 3 Monate oder länger nicht benutzt, vor dem Lagern die Batterie
herausnehmen. Auslaufende Batterieflüssigkeit kann das Messgerät beschädigen.
Erklärungszeichen für das Betätigen von Tasten
< 1 s > 2 s
= =
1
Nr. 99MAB040D
Inhaltsverzeichnis
de
1. Komponentenbezeichnungen .............................................................................. Seite 1
2. Einlegen der Batterie ............................................................................................ Seite 1
3. Vorsichtsmaßnahmen für den Betrieb ................................................................. Seite 2
4. PRESET-Wert (Referenzpunkt) einstellen........................................................... Seite 2
5. Messverfahren ...................................................................................................... Seite 2
6. Tastenfunktionen .................................................................................................. Seite 2
7. Funktionssperre (Verhindert versehentlichen Betrieb.) ...................................... Seite 2
8. Fehler und Fehlerbehebung ................................................................................. Seite 2
9. Technische Daten ................................................................................................. Seite 3
10. Ausgabefunktion ................................................................................................... Seite 3
11. Optionale Ausstattung .......................................................................................... Seite 3
12. Referenzinformationen: Parallaxe und Ablesen von Skalenteilungen ............... Seite 3
13. Reparaturen außerhalb des Standorts (kostenpflichtig) ..................................... Seite 3

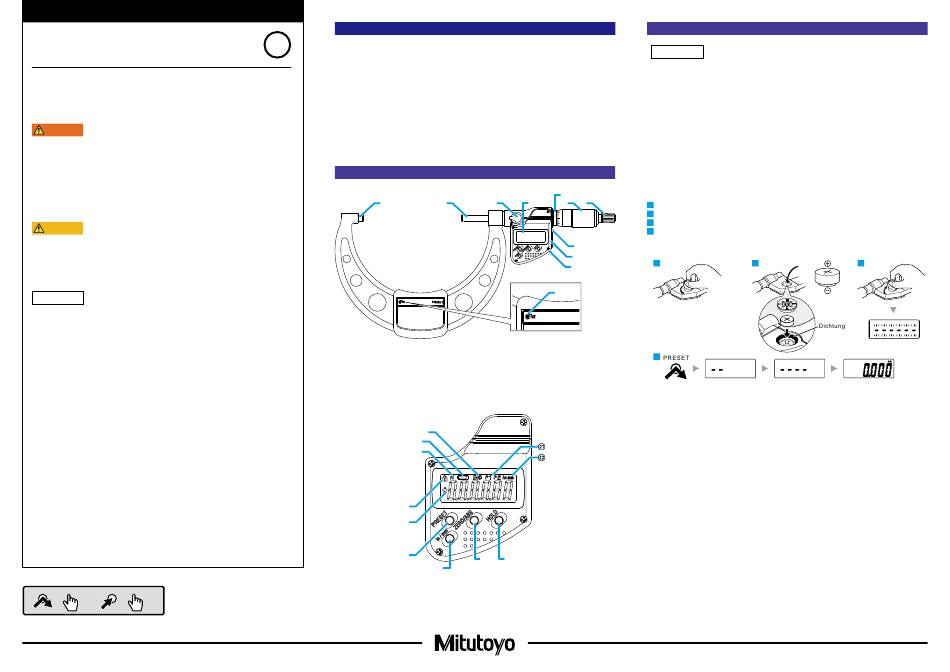

1. Komponentenbezeichnungen
Abbildung zeigt MDC-5"MX.
①
① Messamboss
② Messspindel
③ Spindelfeststelleinrichtung
(Sperrt die Spindel, um unerwünschte
Bewegungen zu verhindern.)
④ Anzeigeeinheit (LCD)
⑤ Skalenhülse
Anzeigeeinheit (LCD)
■
⑰
⑯
⑭
⑫ [HOLD]-Taste [HALTEN]
⑬ [ZERO/ABS]-Taste (NULL/ABSOLUT)
⑭ [PRESET]-Taste [VOREINSTELLUNG]
⑮ [in/mm]-Taste (nur für in [in = Zoll]/
mm-Modelle)
⑯ Vorzeichen
⑤
② ③ ④ ⑥ ⑦
⑧
⑨
⑩
⑪
⑥ Skalentrommel
⑦ Ratschen-Stopp
⑧ Abdeckung
⑨ Datenausgabeanschluss
⑩ Batteriefachdeckel (auf der Rückseite)
⑪ Symbol „Wasserdicht" (nur wasserdichte
Modelle)
⑳
⑲
⑱
⑬ ⑫
⑮
⑰ Funktionssperre
⑱ Anzeige halten
⑲ Niedrige Batteriespannung
⑳ [INC] (inkrementeller Messmodus)
㉑ [PRESET] (Voreinstellwert)
㉒ [in/mm] (Maßeinheit)
Mitutoyo Corporation 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
2. Einlegen der Batterie
HINWEIS
Weist auf Risiken hin, die zu Sachschäden führen können.
Batteriefachdeckel stets am Gewinde ausrichten und bei der Montage auf korrekten Dichtungssitz
achten (darf nicht überstehen). Das Messgerät zeigt eventuell einen Fehler oder eine Fehlfunktion
an, wenn die Batteriefachabdeckung oder die Dichtung nicht korrekt montiert sind.
Tipps
• Nur Silberoxid-Knopfbatterien Typ SR44 (Artikelnr. 938882) verwenden.
• Skalentrommel erst dann drehen, wenn die Zählung angezeigt wird. Andernfalls kann die
erstmalige Einstellung der elektrischen Komponenten möglicherweise fehlschlagen oder
das Gerät möglicher weise nicht normal zählen. Batterie erneut einlegen, wenn Sie
die Skalentrommel versehentlich bewegen.
• Die mitgelieferte Batterie dient zur Kontrolle der Funktionen und der Leistung des Produkts. Bitte
beachten, dass diese Batterie möglicherweise nicht die vorgesehene Lebensdauer erreicht.
• Fehlfunktionen oder Schäden aufgrund leerer Batterien usw. werden von der Garantie nicht gedeckt.
• Batterie unter Einhaltung der örtlichen Bestimmungen und Vorschriften entsorgen.
Die Batterie ist beim Kauf nicht in das Messgerät eingelegt. Batterie wie folgt installieren.
1
Batteriefachdeckel gegen den Uhrzeigersinn drehen, um ihn zu entfernen.
2
Batterie (SR44) mit dem Pluspol nach oben einsetzen.
3 Batteriefachdeckel wieder aufsetzen und im Uhrzeigersinn drehen, um ihn zu befestigen.
4
[PRESET]-Taste drücken.
》 Die Zählanzeige erscheint und die Zählung beginnt.
Dann PRESET-Wert (Referenzpunkt) einstellen (siehe „4. PRESET-Wert (Referenzpunkt) einstellen").
1 2
SR44
4
Tipps
• Bei erneutem Einlegen der Batterie wird der PRESET-Wert (Referenzpunkt) gelöscht.
Referenzpunkt in obigem Fall erneut einstellen (siehe „4. PRESET-Wert (Referenzpunkt)
einstellen").
• Zeigt die Anzeige eine anormale Information an, z.B. eine Fehlermeldung oder zählt sie
nicht usw., Batterie herausnehmen und erneut einlegen.
3
Veröffentlichungsdatum: 1. April 2019
