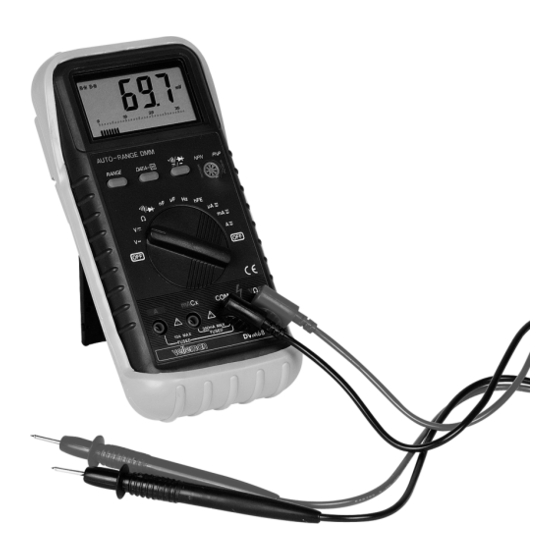

Velleman DVM68 Bedienungsanleitung

3 3/4-stelliges digitalmultimeter mit auto range / balkengrafik / frequenzmessung
Vorschau ausblenden Andere Handbücher für DVM68:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

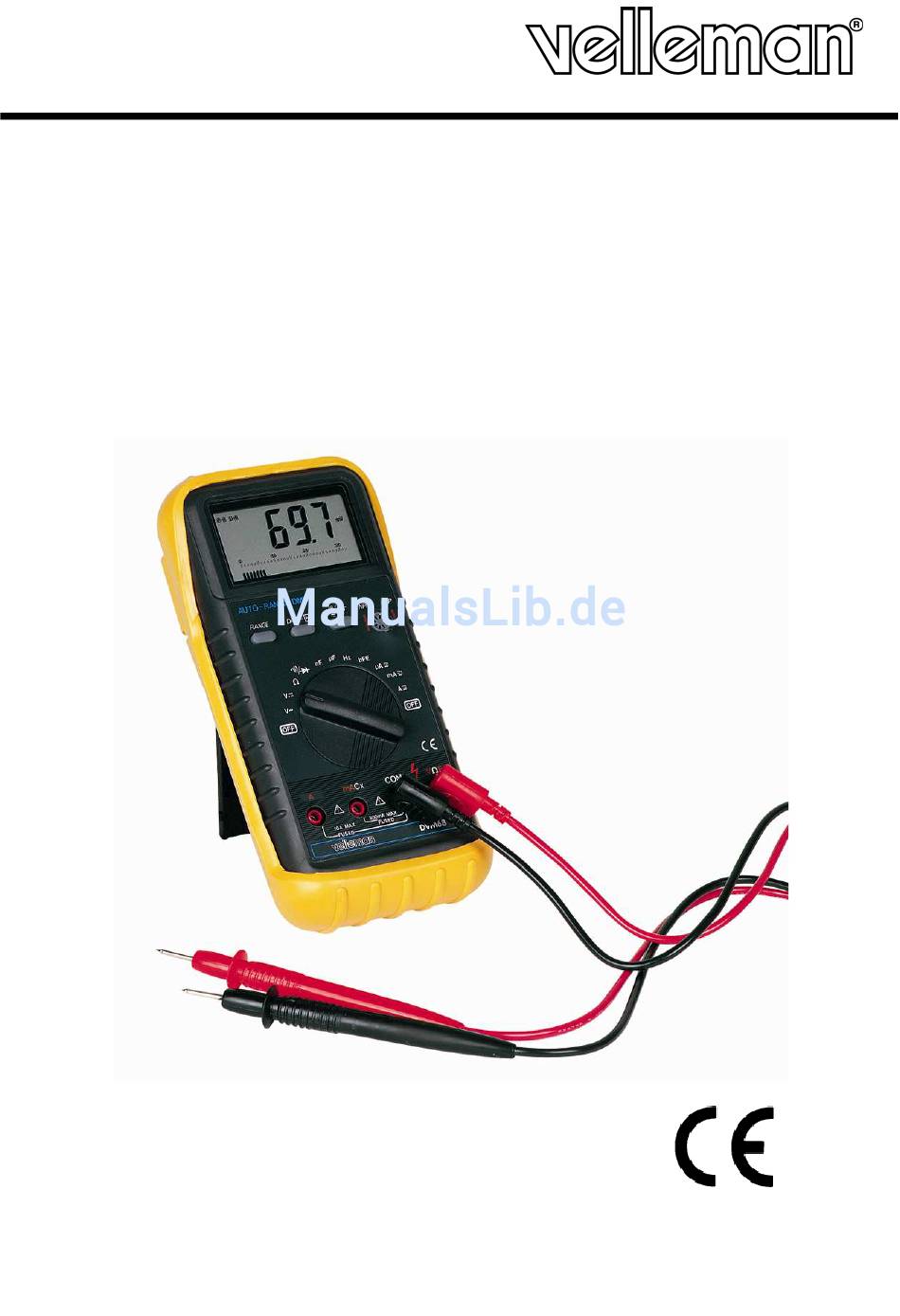

DVM68
3 ¾ DMM WITH AUTORANGE / BARGRAPH / FREQUENCY
3 ¾ DMM WITH AUTORANGE / BARGRAPH / FREQUENCY
3 3/4-DIGIT DMM MET AUTOMATISCHE BEREIKINSTELLING / BARGRAPH
DIGIT DMM MET AUTOMATISCHE BEREIKINSTELLING / BARGRAPH
/ FREQUENTIEMETING
MULTIMÈTRE NUMÉRIQUE 3 ¾ AVEC SÉLECTION DE PLAGE
NUMÉRIQUE 3 ¾ AVEC SÉLECTION DE PLAGE
AUTOMATIQUE / BARGRAPH / FRÉQUENCE
MULTÍMETRO 3 ¾ DÍGITOS CON RANGO AUTOMÁTICO / BARRA GRÁFICA
MULTÍMETRO 3 ¾ DÍGITOS CON RANGO AUTOMÁTICO / BARRA GRÁFICA
/ FRECUENCÍMETRO
3 ¾-STELLIGES DIGITALMULTIMETER MIT AUTO RANGE /
STELLIGES DIGITALMULTIMETER MIT AUTO RANGE /
BALKENGRAFIK / FREQUENZMESSUNG
3
12
23
33
43
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Velleman DVM68

Inhaltszusammenfassung für Velleman DVM68

  • Seite 1: Inhaltsverzeichnis

    DVM68 3 ¾ DMM WITH AUTORANGE / BARGRAPH / FREQUENCY 3 ¾ DMM WITH AUTORANGE / BARGRAPH / FREQUENCY 3 3/4-DIGIT DMM MET AUTOMATISCHE BEREIKINSTELLING / BARGRAPH DIGIT DMM MET AUTOMATISCHE BEREIKINSTELLING / BARGRAPH / FREQUENTIEMETING MULTIMÈTRE NUMÉRIQUE 3 ¾ AVEC SÉLECTION DE PLAGE NUMÉRIQUE 3 ¾...
  • Seite 2 Rev. 01 DVM68 Figure 25.02.2011 ©Velleman nv...

  • Seite 43: Bedienungsanleitung

    Velleman NV dispone de los derechos de autor para este manual del usuario. Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del Está...

  • Seite 44: Sicherheitshinweise

    Rev. 01 DVM68 Sowohl Wechsel- als auch Gleichstrom Doppelte Isolierung (Schutzklasse II) Erde, Masse Sicherung Kapazität (Kondensator) Diode 3. Sicherheitshinweise Befolgen Sie die Richtlinien (siehe unten) um eine sichere Anwendung zu eine sichere Anwendung zu gewährleisten und alle Funktionen des Gerätes völlig zu benutzen.
  • Seite 45 Rev. 01 DVM68 Beachten Sie, dass das Gerät sich in der richtigen Position befindet, ehe Sie es mit t sich in der richtigen Position befindet, ehe Sie es mit dem Testkreis verbinden. Messen Sie nie in Kreisen mit Spannungen > 1000V Messen Sie keinen Strom in Kreisen mit einer Spannung >...

  • Seite 46: Verschmutzungsgrad (Pollution Degree)

    Rev. 01 DVM68 Das Gerät eignet sich für Messungen bis zu 600V: • Messungen in/an Niederspannungsverteilungen (Sicherungskasten nach Zählerkasten) • Messungen an einphasigen und mehrphasigen Geräten und Kreisen außer in einer CAT IV Messungen an einphasigen und mehrphasigen Geräten und Kreisen außer in einer CAT IV- Umgebung (z.B.
  • Seite 47 Rev. 01 DVM68 diese Taste (siehe unteres Schema), um den Messbereichsmodus und den gewünschten diese Taste (siehe unteres Schema), um den Messbereichsmodus und den gewünschten Messbereich einzuschalten. c. "DATA HOLD"-Taste Drücken Sie diese Taste, um das Messergebnis festzuhalten. Der Messwert bleibt auf dem Der Messwert bleibt auf dem Display stehen und das “D-H”-Symbol bleibt sichtbar bis Sie die Taste nochmals eindrücken.
  • Seite 48 Rev. 01 DVM68 • Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen. • Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen,...

  • Seite 49: Durchgangsprüfung & Diodentest

    Rev. 01 DVM68 • Der mA-Bereich ist vor Überlastung mit einer Sicherung von F300mA 00mA 250V (Ø5x20mm) geschützt. Der 10A-Bereich ist vor Überlastung mit einer Sicherung von F10A Bereich ist vor Überlastung mit einer Sicherung von F10A 250V (Ø6.3x30mm) geschützt.

  • Seite 50: Reinigung Und Wartung

    Rev. 01 DVM68 • Verbinden Sie die Messleitungen mit dem Kondensator, den Sie messen möchten. Beachten Verbinden Sie die Messleitungen mit dem Kondensator, den Sie messen möchten. Beachten Sie die Polarität. • Der Wert erscheint im Display. Bemerkungen: Der Wert stabilisiert sich erst nach einigen Sekunden. Dies ist völlig normal.

  • Seite 51: Technische Daten

    Rev. 01 DVM68 Allgemeine Wartung: • Reinigen Sie das Gerät regelmäßig mit einem feuchten, fusselfreien Tuch. Verwenden Sie auf Reinigen Sie das Gerät regelmäßig mit einem feuchten, fusselfreien Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel. Die Sicherung ersetzen: •...

  • Seite 52: Kapazität

    Rev. 01 DVM68 9.1 DC V (Gleichspannung) Bereich Auflösung Genauigkeit 326mV 0.1mV ± 0.5% ± 2 Digits 3.26V 32.6V 10mV ± 0.3% ± 2 Digits 326V 0.1V ± 0.5% ± 2 Digits 1000V Eingangsimpedanz : 10MΩ, > 100MΩ bei 326mV-Bereich 9.2 AC V (Wechselspannung)
  • Seite 53 • die Prüfspitzen halten müssen. (Abb. d) Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu.
  • Seite 55 • Jede kommerzielle Garantie lässt diese Rechte unberührt. Velleman®; Die oben stehende Aufzählung kann eventuell angepasst - se calcula gastos de transporte de y a Velleman® si el aparato werden gemäß der Art des Produktes (siehe ya no está cubierto por la garantía.
