Ersatzteilliste Hark 94 Ecoplus - Hark 94 GT ECOplus Aufbau- Und Bedienungsanleitung

Hark 94 ECOplus
12 9
5
9
5
9
5

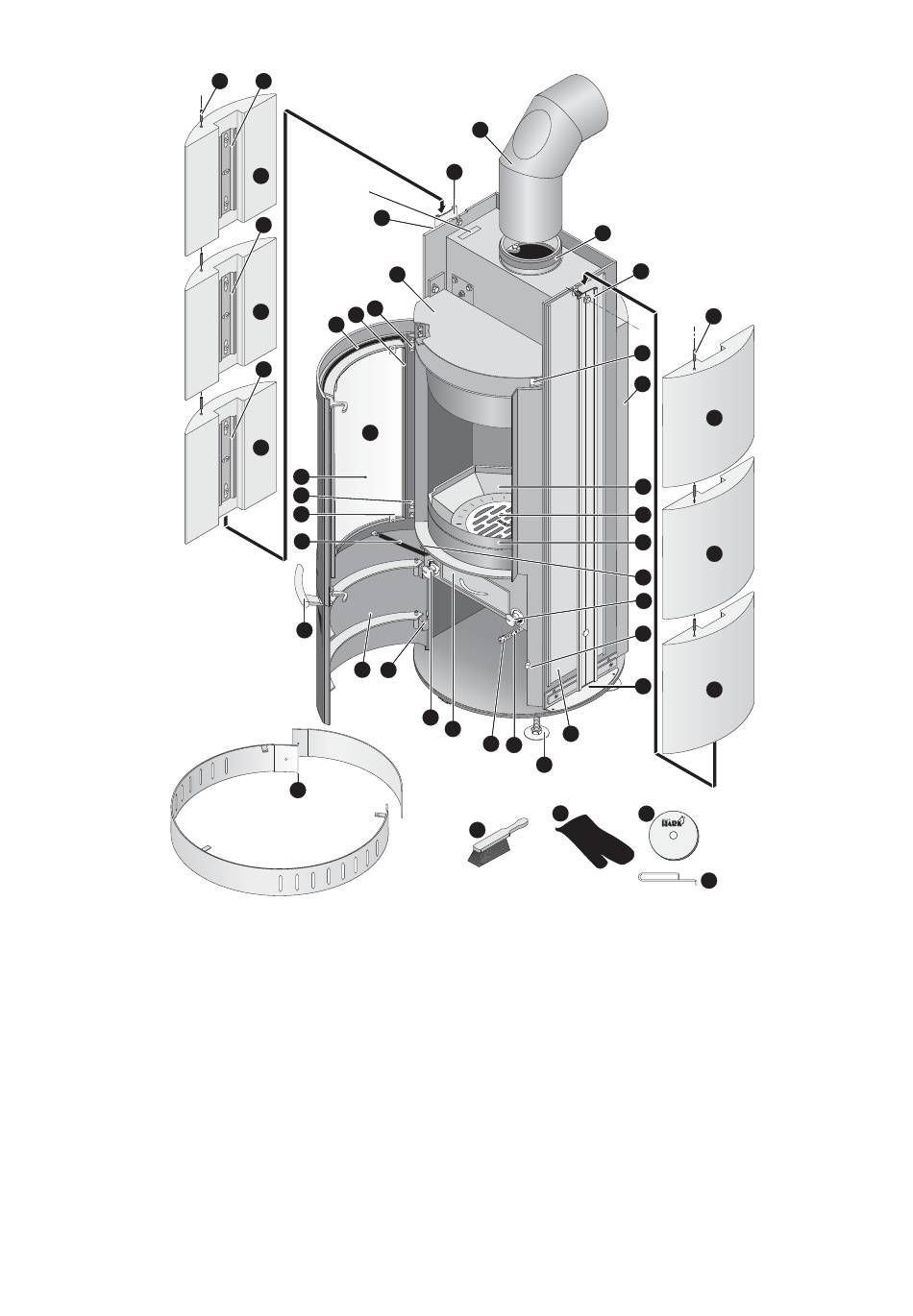

Ersatzteilliste Hark 94 ECOplus

1 Konvektionsluftgitter
2 oberer Specksteinring
3 unterer Specksteinring
4 Gewindestifte mit Muttern
5 Seitenspeckstein
6 Halteschiene der Seitenverkleidung
8 Höhennivellierung der Seitenverkleidung
9 Halteprofil der Seitenverkleidung
10 Rauchrohrknie
11 Dichtung Abgasstutzen/Rauchrohrknie
12 Gewindestifte-Set
13 Abstrahlblech
15 Gussmulde
16 Rüttelrost
17 Betätigungsknauf für Rüttelrost
Gestänge-Rüttelrost
18 Magnet für Aschkastenvortür
19 Justierfuß
Ersatzteile
6
Seriennummer
25
28
33
36
35
37
34
33
32
31
30
24 23
22
21
60
20 Betätigungsknauf-Sekundärluft
Gestänge-Sekundärluft
Schieber-Sekundärluft
21 Aschekasten
22 Betätigungsknauf-Primärluft
Gestänge-Primärluft
Primärluftautomat
23 Scharnier Aschekastenvortür
24 Aschekastenvortür
25 Führungsschiene für Seitennatursteine
27 Stehrost (Holzfänger)
28 Auflagewinkel
29 Gegenlager der Feuerraumtür
30 Griff Feuerraumtür
31 Feder/Feuerraumtür
32 Halteklammer für Sichtfenster
33 Scharnier Feuerraumtür
34 Sichtfenster
35 Dichtung Feuerraumtür/Ofenkorpus
-7-
10
11
6
29
13
15
16
27
17
20
18
25
71
72
19
Handfeger
(zum Reinigen
50
der Filter)
85
36 Dichtung Sichtfenster/Feuerraumtür
37 Feuerraumtür kompl.
38 Filter links/rechts
39 Feuerraumwand links/rechts
40 Feuerraumwand Ecke links
41 Feuerraumwand hinten/oben
42 Feuerraumwand hinten/unten
43 Feuerraumwand Ecke rechts
Feuerraumauskleidung kompl.
44 Halteschiene der Filter
50 Handschuh
51 Aufbau DVD
53 Bedienwerkzeug "Kalte Hand"
60 Sockelblende
71 Betätigungsknauf
72 Gestänge mit Umlenkhebel
73 Verbrennungsluftstutzen mit Klappe
85 Handfeger
93 Anheizeinrichtung
12
5
5
8
5
51
53
