Hark 17NGT ECOplus Ersatzteilliste

Kurz-Nr. Bezeichnung
0100 Sichtfenster der Feuerraumtür
0109 Halteblech für Sichtfenster (Scheibeninnenrahmen)
0155 Magnet für Aschekastenvortür
0200 Feuerraumtür kompl.
0205 Scharnier oben der Feuerraumtür
0205 Scharnier unten der Feuerraumtür
0207 Schließblech der Feuerraumtür
0208 Gegenlager für Feuerraumtür
0217 Stehrost (Holzfänger)
0218 Konvektionsluftgitter, u-förmig
0220 Rüttelrost
0222 Gestänge für Rüttelrost
0223 Gussmulde
0225 Einbaurahmen Konvektionsluftgitter
0231 Bedienknauf
0235 Konvektionsluftgitter, rund (Teerost)
0260 r Kachelhalteleiste hinten rechts
0260 l Kachelhalteleiste hinten links
0262 r Seitenkachel/stein-Höhennivellierung rechts
0262 l Seitenkachel/stein-Höhennivellierung links
0264 Halteleiste mit Andruckfedern
0267 Winkelblech für Deck-Specksteine
0306 Griff der Feuerraumtür
0350 07 Dichtung Abgasstutzen/Ofenkorpus
0350 37 Dichtung Abgasstutzen/Rauchrohr
0350 05 Dichtband Aschekastenklappe (innen)
0350 05 Dichtung Feuerraumtür/Ofenkorpus
0350 11 Dichtung Sichtfenster/Feuerraumtür
0400 Betätigungsknauf-Primärluft/Sekundärluft
0401 Primärluft-Skala
0402 Sekundärluft-Skala
0403 Primärluft-Automat
0404 Sekundärlufteinstelleinrichtung
0409 Automat-Dichtteller
0410 Anheizeinrichtung
0415 Bedienknauf f. Anheizeinrichtung
0500 Aschekasten
0502 Bedienungswerkzeug „Kalte Hand"
0510 Aschekastenklappe kompl. (innen)
0511 Drehgriff der Aschekastenklappe (innen)
0515 Abstrahlblech der Aschekastenklappe(innen)
0520 Aschekastenvortür kompl. (außen)
0521 Griff der Aschekastenvortür (außen)
0522 Scharnierleiste der Aschekastenvortür (außen)
0600 a Feuerraumwand links
0600 b Feuerraumwand rechts
0600 g Feuerraumwand Ecke rechts
0600 i Feuerraumwand Ecke links
0600 es Filter links/rechts
0600 d Feuerraumwand mitte oben
0600 c Feuerraumwand mitte unten
0600 k Heizgasumlenkplatte mitte
0600 l Heizgasumlenkplatte oben
0611 Befestigungsteller
0620 Tertiärluftkanal
0670 Abgasstutzen (Rauchrohrstutzen)
0675 Blinddeckel
0680 Verbrennungsluftkasten
0681 Verbrennungsluftstutzen mit Absperrklappe
0682 Gestänge für Verbrennungsluftabsperrklappe
0685 Abstrahlblech
0715 Bodenplatte
2001 Aufbau-DVD für Kaminöfen
2002 Handschuh
2003 Handfeger
9001 Kachel Paket
9011 Deckkachel (Obersims) links
9012 Deckkachel (Obersims) rechts
9020 Seitenkachel links/rechts
9031 Warmhaltefachkachel links
9032 Warmhaltefachkachel rechts
9091 Bodenkachel links
9092 Bodenkachel rechts
9201 Speckstein Paket
9211 Deckstein (Obersims) links
9212 Deckstein (Obersims) rechts
9220 Seitenstein links/rechts
9231 Warmhaltefachstein links
9232 Warmhaltefachstein rechts
9251 Bodenstein links
9252 Bodenstein rechts

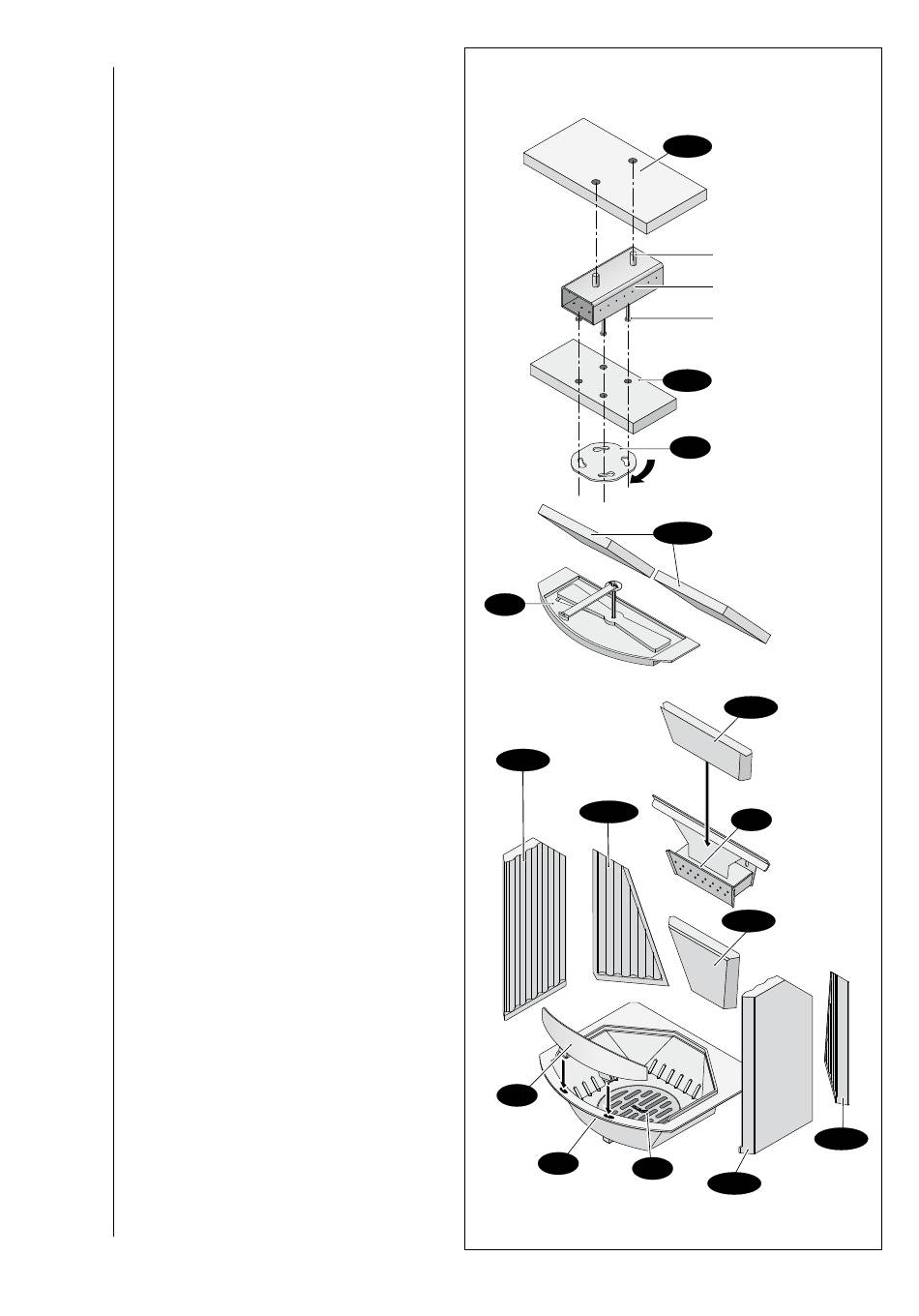

Feuerraumaufbau ECOplus

Anheizein-
richtung
0410
Feuerraumwand
links
0600a
Feuerraumwand
Ecke links
0600i
0217
Stehrost
(Holzfänger)
0223
Gussmulde
Rüttelrost
-9-
obere Heizgasumlenk-
0600l
platte (Bauteil nur bei
ECOplus I vorhanden)
Bolzen für die obere
Heizgasumlenkplatte
Luftkanal
Bolzen für die mittlere
Heizgasumlenkplatte
mittlere Heizgasumlenk-
0600k
platte (Bauteil nur bei
ECOplus I vorhanden)
Befestigungsteller der
mittleren Heizgasum-
0611
lenkplatte wird durch
Drehen von den Bolzen
gelöst (Bauteil nur bei
ECOplus I vorhanden)
0600es
Filter links und rechts
Feuerraumwand
mitte oben
0600d
Tertiärluftkanal
0620
Feuerraumwand
mitte unten
0600c
0220
0600b
Feuerraum-
wand rechts
0600g
Feuer-
raum-
wand
Ecke
rechts
