Aufbau- und Bedienungsanleitung

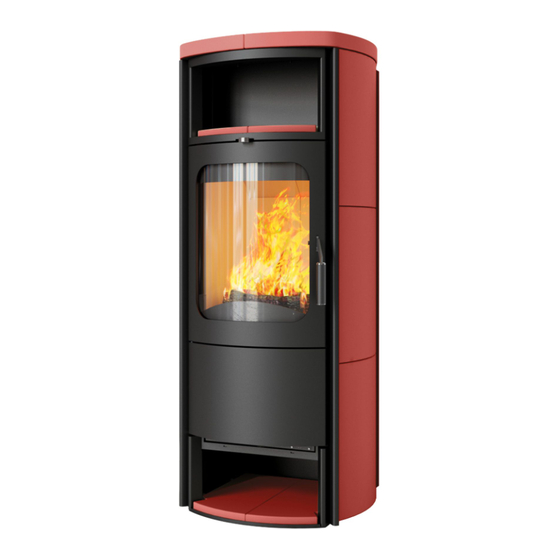

Dauerbrandofen-Kaminofen
Hark 98 ECOplus
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller Arbeiten
aufmerksam zu lesen und zu beachten. Nichtbeachtung kann zur
Beeinträchtigung der Sicherheit und zum Erlöschen der Gewähr-
leistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von Dauer-
brandöfen betreffenden Vorschriften und Normen unbedingt zu beachten
(z.B. Bauordnung des jeweiligen Bundeslandes, Feuerungsverordnung,
DIN V 18160 Teil 1 und Teil 2 für Schornsteine, EN 13384 für Schornstein-
berechnungen, EN 13240 für Kaminöfen sowie örtliche Vorschriften). Um
die Einhaltung der genannten Normen und Vorschriften zu gewährleisten,
ist vor der Installation des Kaminofens der zuständige Schornsteinfeger-
meister zu informieren. Er wird Sie beraten und den ordnungs-
ge mäßen Anschluss des Dauerbrand ofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Dauerbrandofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Baustoffen besteht oder
durch eine nicht brennbare Unterlage geschützt sein muss. Die Unterlage
ist so zu bemessen, dass sie vor dem Ofen mindestens 50 cm und an den
Seiten mindestens 30 cm über die Feuerraumöffnung bzw. Grundfläche
des Ofens hinausragt. Im HARK-Zubehörprogramm finden Sie hierfür
geeignete Boden platten. Seitlich und rückseitig ist ein Abstand von
25 cm zwischen Feuerstätte und jeglicher Umgebungsflächen (Wände,
Einrichtungen) einzuhalten. Grundsätzlich ist die Feuerstätte in den Gren-
zen der angegebenen Leistung so zu betreiben, dass an brennbaren Bau-
teilen keine höhere Temperatur als 85 ° C entstehen kann!
Im Strahlungsbereich des Brennraumes muss zu brennbaren Bauteilen,
Möbeln, Dekostoffen und ähnlichem ein Mindest abstand von 80 cm
eingehalten werden (gemessen von der Vorderkante der Feuerraum-
öffnung). Der Abstand kann auf 40 cm verringert werden, wenn ein
beidseitig hinterlüfteter Strahlungsschutz vorhanden ist (Abb. A).
Abbildung A
Verbrennungsluftzufuhr
Da Dauerbrandöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen! Dauer-
brandöfen der Bauart A 1 (selbstschließende Feuerraumtür) benötigen
ein Raumvolumen von mindestens 4 m
leistung. Bei kleineren Räumen, abgedichteten Fenstern und Türen oder
sonstigen Beeinträchtigungen einer ausreichenden Luftzufuhr (zum
3
pro Kilowatt Nennwärme-
-1-
im Kamin- & Kachelofenbau
Beispiel weitere Feuerstätten, mechanische Entlüftungen), muss für eine
zusätzliche Frischluft zufuhr gesorgt werden, z. B. durch den Einbau einer
Luftklappe in der Nähe des Dauerbrandofens oder die Verlegung einer
Verbrennungsluft leitung nach außen oder in einen gut belüfteten Raum
(ausgenommen Heizungskeller). Die Verbrennungs luftleitung sollte mit
einer Absperrklappe in Ofennähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder in einem
Luftverbund ist für jede Feuerstätte eine sepa rate Ver brennungs luftleitung
zu erstellen oder eine Leitung entsprechend groß zu dimensionieren.
Eine Küchendunstabzughaube im Abluftbetrieb, die sich im
Raumluftverbund mit dem Kaminofen befindet, kann den Be-
trieb der Feuerstätte ebenfalls beeinträchtigen, da sie dem
Raumverbund große Mengen Luft entzieht. Diese Luft muss dem
Raumverbund durch eine entsprechend große Verbrennungsluftlei-
tung wieder zuge führt oder die Dunst abzughaube muss mit einem
Fensterkontaktschalter versehen bzw. auf Umluft umgerüstet werden.
Insbesondere bei fugendichten Fenstern und Türen ist für aus-
reichende Verbrennungsluft zu sorgen!
Schornstein und Rauchrohranschluss
Bei der Installation des Dauerbrandofens müssen die bestehenden
Gesetze der Landesbauordnung / Feuerungsverordnung, örtliche feuer-
polizeiliche und baurechtliche Vorschriften beachtet werden.
Der Dauerbrandofen muss an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN V
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im Zubehör programm
komplette Rauchrohrsätze für jeden Dauerbrandofen an.
Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie er-
möglichen
eine
einfache
Selbstverständlich lässt sich der Schornsteinanschluss auch
mit handelsüblichen Rauchrohren durchführen. Die Rauchroh-
re sind am Dauer brandofen, untereinander und am Schornstein
fest gesteckt anzubringen. Das Rauchrohr darf nicht in den frei-
en Schornsteinquerschnitt hinein ragen. Sind andere Feuerstätten
im gleichen Stockwerk am gleichen Schornstein angeschlossen,
muss der Anschluss mindestens 30 cm höher oder tiefer liegen
als der Anschluss anderer Geräte. Es empfiehlt sich die Verwendung eines
Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren Materialien ist
!
vom Rauchrohr ein Mindestabstand von 45 cm einzuhalten.
Führt das Rauchrohr durch Bauteile aus brennbaren Baustoffen, so
sind die Bauteile in einem Umkreis von mind. 20 cm durch Brand-
schutzdämmung (z. B. Promasil 950 KS) zu ersetzen. Zusätzlich muss
die brennbare Wand mit einer 2 cm starken Vorsatzplatte aus Kalzi-
umsilikat versehen werden, die den Strahlungsbereich des Rauch-
rohres (45 cm) absichert.
Montage
des
Dauerbrandofens.
