Aufbau- und Bedienungsanleitung

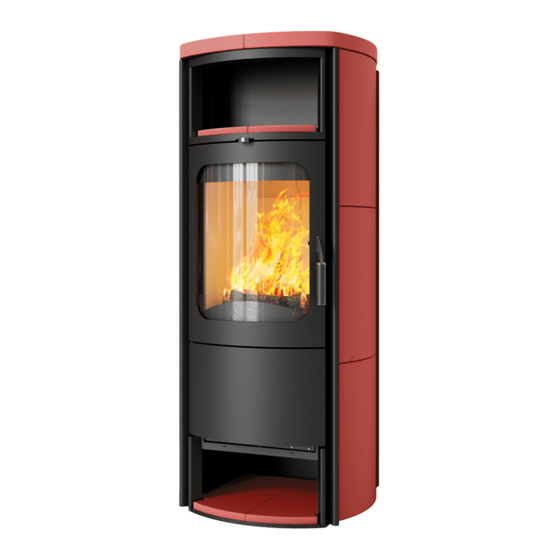

Dauerbrand-Kaminofen Hark 98 ECOplus
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Dauerbrandöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (z.B. Bauordnung des jeweiligen Bundeslandes,
Feuerungsverordnung, DIN V 18160 Teil 1 und Teil 2 für
Schornsteine, EN 13384 für Schornsteinberechnungen, EN 13240
für Kaminöfen sowie örtliche Vorschriften). Um die Einhaltung der
genannten Normen und Vorschriften zu gewährleisten, ist vor
der Installation des Kaminofens der zuständige Schornsteinfeger-
meister zu informieren. Er wird Sie beraten und den ordnungs-
ge mäßen Anschluss des Dauerbrand ofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Dauerbrandofens ist eine
ebene, tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über
die Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt.
Im HARK-Zubehörprogramm finden Sie hierfür geeignete Boden-
platten. Von der Rückseite und den Seitenflächen des Kamin ofens
ist ein Wandabstand von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf
40 cm verringert werden, wenn ein beidseitig hinterlüfteter
Strahlungsschutz vorhanden ist (Abb. A).
Abbildung A
Verbrennungsluftzufuhr
Da Dauerbrandöfen raumluftabhängige Feuerstätten sind, die
Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss
der Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Dauerbrandöfen der Bauart A 1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärme leistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluft-
zufuhr gesorgt werden, z. B. durch den Einbau einer Luftklappe
in der Nähe des Dauerbrandofens oder die Verlegung einer
Verbrennungsluft leitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungs-
luftleitung sollte mit einer Absperrklappe in Ofennähe versehen
werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder
in einem Luftverbund ist für jede Feuerstätte eine sepa rate Ver-
brennungs luftleitung zu erstellen oder eine Leitung entsprechend
groß zu dimensionieren.
Eine Küchendunstabzughaube im Abluftbetrieb, die sich
im Raumluftverbund mit dem Kaminofen befindet, kann den
Betrieb der Feuerstätte ebenfalls beeinträchtigen, da sie dem
Raumverbund große Mengen Luft entzieht. Diese Luft
muss dem Raumverbund durch eine entsprechend große
Verbrennungsluftleitung wieder zuge führt oder die Dunst-
abzughaube muss mit einem Fensterkontaktschalter versehen
bzw. auf Umluft umgerüstet werden.
Insbesondere bei fugendichten Fenstern und Türen ist für aus-
reichende Verbrennungsluft zu sorgen!
Schornstein und Rauchrohranschluss
Bei der Installation des Dauerbrandofens müssen die bestehenden
Gesetze der Landesbauordnung / Feuerungsverordnung,
örtliche feuerpolizeiliche und baurechtliche Vorschriften beachtet
werden.
Der Dauerbrandofen muss an einen, für feste Brennstoffe
geeigneten, Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN V
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im Zubehör-
programm komplette Rauchrohrsätze für jeden Dauerbrandofen an.
Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie
ermöglichen eine einfache Montage des Dauerbrandofens.
Selbstverständlich lässt sich der Schornsteinanschluss auch
mit handelsüblichen Rauchrohren durchführen. Die Rauchrohre
sind am Dauer brandofen, untereinander und am Schornstein
fest gesteckt anzubringen. Das Rauchrohr darf nicht in den freien
Schornsteinquerschnitt hinein ragen. Sind andere Feuerstätten
im gleichen Stockwerk am gleichen Schornstein angeschlossen,
muss der Anschluss mindestens 30 cm höher oder tiefer liegen
als der Anschluss anderer Geräte. Es empfiehlt sich die
Verwendung eines Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren Materialien ist
vom Rauchrohr ein Mindestabstand von 45 cm einzuhalten.
Führt das Rauchrohr durch Bauteile aus brennbaren Baustoffen,
pro Kilowatt
3
so sind die Bauteile in einem Umkreis von mind. 20 cm aus
nichtbrennbaren
Wärmeleitfähigkeit (z. B. Gasbeton) herzustellen.
