DEUTSCH

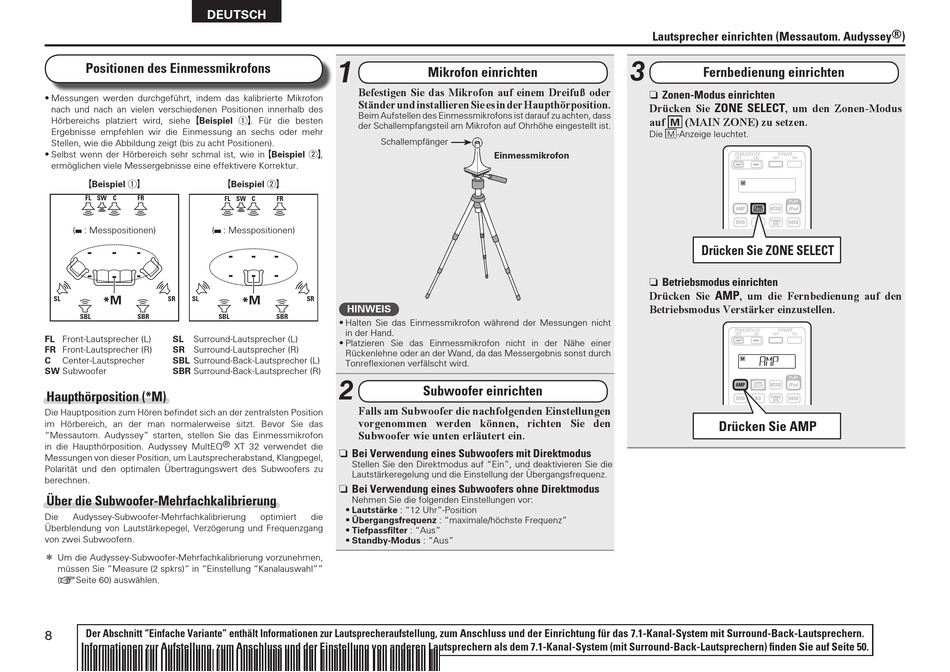

Positionen des Einmessmikrofons
• Messungen werden durchgeführt, indem das kalibrierte Mikrofon
nach und nach an vielen verschiedenen Positionen innerhalb des
Hörbereichs platziert wird, siehe GBeispiel qH. Für die besten
Ergebnisse empfehlen wir die Einmessung an sechs oder mehr
Stellen, wie die Abbildung zeigt (bis zu acht Positionen).
• Selbst wenn der Hörbereich sehr schmal ist, wie in GBeispiel wH,
ermöglichen viele Messergebnisse eine effektivere Korrektur.
GBeispiel qH
FL SW C
FR
( : Messpositionen)
( : Messpositionen)
* M
SL
SR
SL
SBL
SBR
SBL
FL Front-Lautsprecher (L)
SL
Surround-Lautsprecher (L)
FR Front-Lautsprecher (R)
SR Surround-Lautsprecher (R)
Center-Lautsprecher
SBL Surround-Back-Lautsprecher (L)
C
SW Subwoofer
SBR Surround-Back-Lautsprecher (R)
H aupthörposition (*M)
Die Hauptposition zum Hören befi ndet sich an der zentralsten Position
im Hörbereich, an der man normalerweise sitzt. Bevor Sie das
"Messautom. Audyssey" starten, stellen Sie das Einmessmikrofon
in die Haupthörposition. Audyssey MultEQ ® XT 32 verwendet die
Messungen von dieser Position, um Lautsprecherabstand, Klangpegel,
Polarität und den optimalen Übertragungswert des Subwoofers zu
berechnen.
Über die Subwoofer-Mehrfachkalibrierung
Die
Audyssey-Subwoofer-Mehrfachkalibrierung
Überblendung von Lautstärkepegel, Verzögerung und Frequenzgang
von zwei Subwoofern.
z Um die Audyssey-Subwoofer-Mehrfachkalibrierung vorzunehmen,
müssen Sie "Measure (2 spkrs)" in "Einstellung "Kanalauswahl""
(vSeite 60) auswählen.
Der Abschnitt "Einfache Variante" enthält Informationen zur Lautsprecheraufstellung, zum Anschluss und der Einrichtung für das 7.1-Kanal-System mit Surround-Back-Lautsprechern.
8
Informationen zur Aufstellung, zum Anschluss und der Einstellung von anderen Lautsprechern als dem 7.1-Kanal-System (mit Surround-Back-Lautsprechern) fi nden Sie auf Seite 50.
1
Befestigen Sie das Mikrofon auf einem Dreifuß oder
Ständer und installieren Sie es in der Haupthörposition.
Beim Aufstellen des Einmessmikrofons ist darauf zu achten, dass
der Schallempfangsteil am Mikrofon auf Ohrhöhe eingestellt ist.
Schallempfänger
GBeispiel wH
FL SW C
FR
* M
SR
HINWEIS
SBR
• Halten Sie das Einmessmikrofon während der Messungen nicht
in der Hand.
• Platzieren Sie das Einmessmikrofon nicht in der Nähe einer
Rückenlehne oder an der Wand, da das Messergebnis sonst durch
Tonrefl exionen verfälscht wird.
2
Falls am Subwoofer die nachfolgenden Einstellungen
vorgenommen werden können, richten Sie den
Subwoofer wie unten erläutert ein.
n Bei Verwendung eines Subwoofers mit Direktmodus
Stellen Sie den Direktmodus auf "Ein", und deaktivieren Sie die
Lautstärkeregelung und die Einstellung der Übergangsfrequenz.
n Bei Verwendung eines Subwoofers ohne Direktmodus
Nehmen Sie die folgenden Einstellungen vor:
• Lautstärke : "12 Uhr"-Position
optimiert
die
• Übergangsfrequenz : "maximale/höchste Frequenz"
• Tiefpassfi lter : "Aus"
• Standby-Modus : "Aus"
Mikrofon einrichten
Einmessmikrofon
Subwoofer einrichten
Lautsprecher einrichten (Messautom. Audyssey ® )
3
Fernbedienung einrichten
n Zonen-Modus einrichten
Drücken Sie
ZONE SELECT
, um den Zonen-Modus
auf
(MAIN ZONE) zu setzen.
M
Die
-Anzeige leuchtet.
M
Drücken Sie ZONE SELECT
n Betriebsmodus einrichten
AMP
Drücken Sie
, um die Fernbedienung auf den
Betriebsmodus Verstärker einzustellen.
Drücken Sie AMP
