7.2

Montage

7.2.1 Gerät auf Hutschiene montieren
Schritt Handlung
Hängen Sie den blue'Log über die Klemmvorrichtung (Geräterückseite) auf der
1.
Hutschiene ein.
2.
Schieben Sie die Hutschienenverriegelung
(Verrastung offen) nach oben (Verrastung geschlossen). Dadurch wird der
blue'Log an der Hutschiene fixiert. Den derzeitigen Zustand der Fixierung
können Sie an den Symbolen oberhalb und unterhalb der
Hutschienenverriegelung (Schloss offen, Schloss geschlossen) erkennen.
Prüfen Sie anschließend den sicheren Halt des blue'Logs auf der Hutschiene.
3.

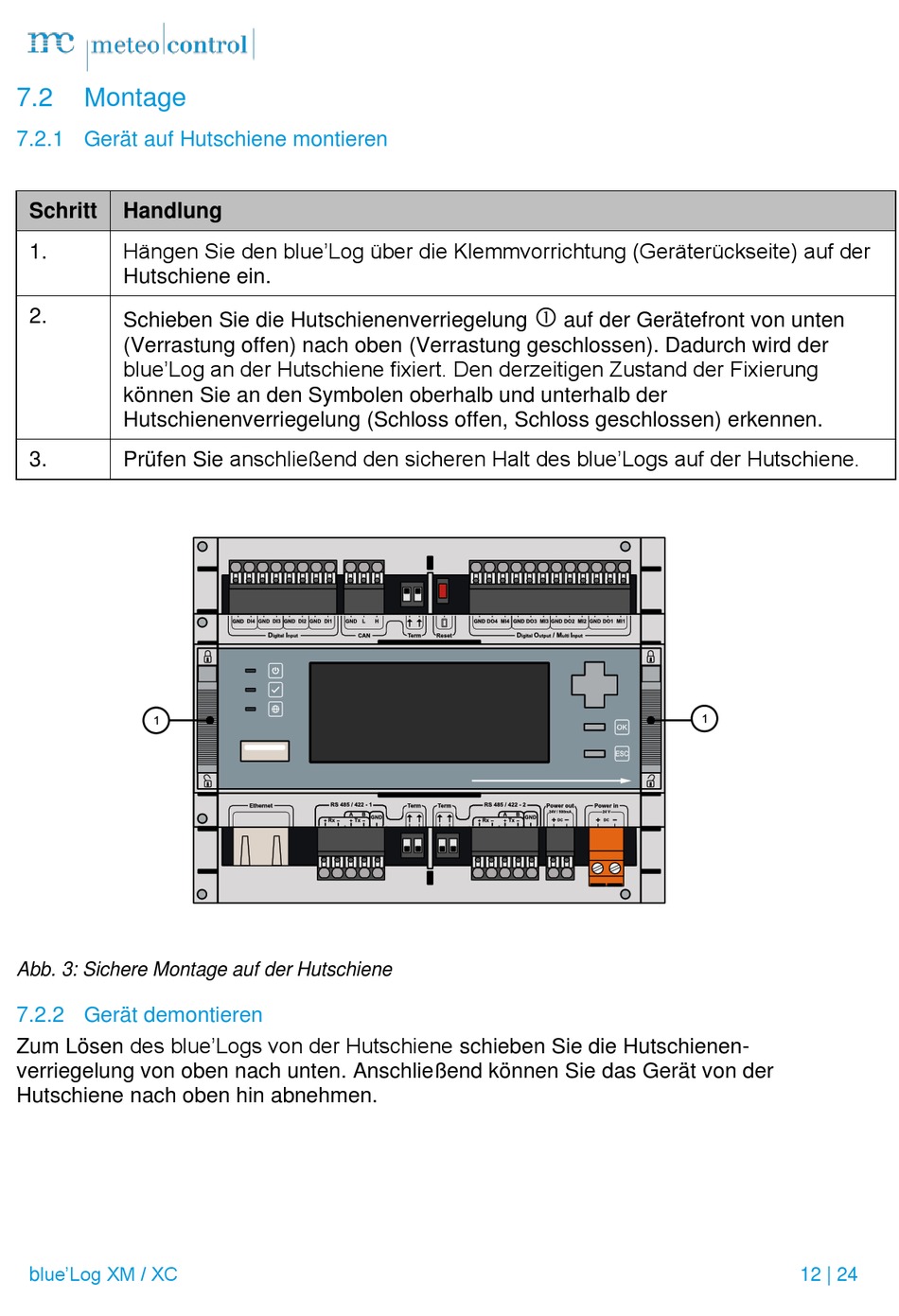

Abb. 3: Sichere Montage auf der Hutschiene
7.2.2 Gerät demontieren
Zum Lösen des blue'Logs von der Hutschiene schieben Sie die Hutschienen-
verriegelung von oben nach unten. Anschließend können Sie das Gerät von der
Hutschiene nach oben hin abnehmen.
blue'Log XM / XC

auf der Gerätefront von unten
12 | 24
