Rückseite blue'Log
6.2

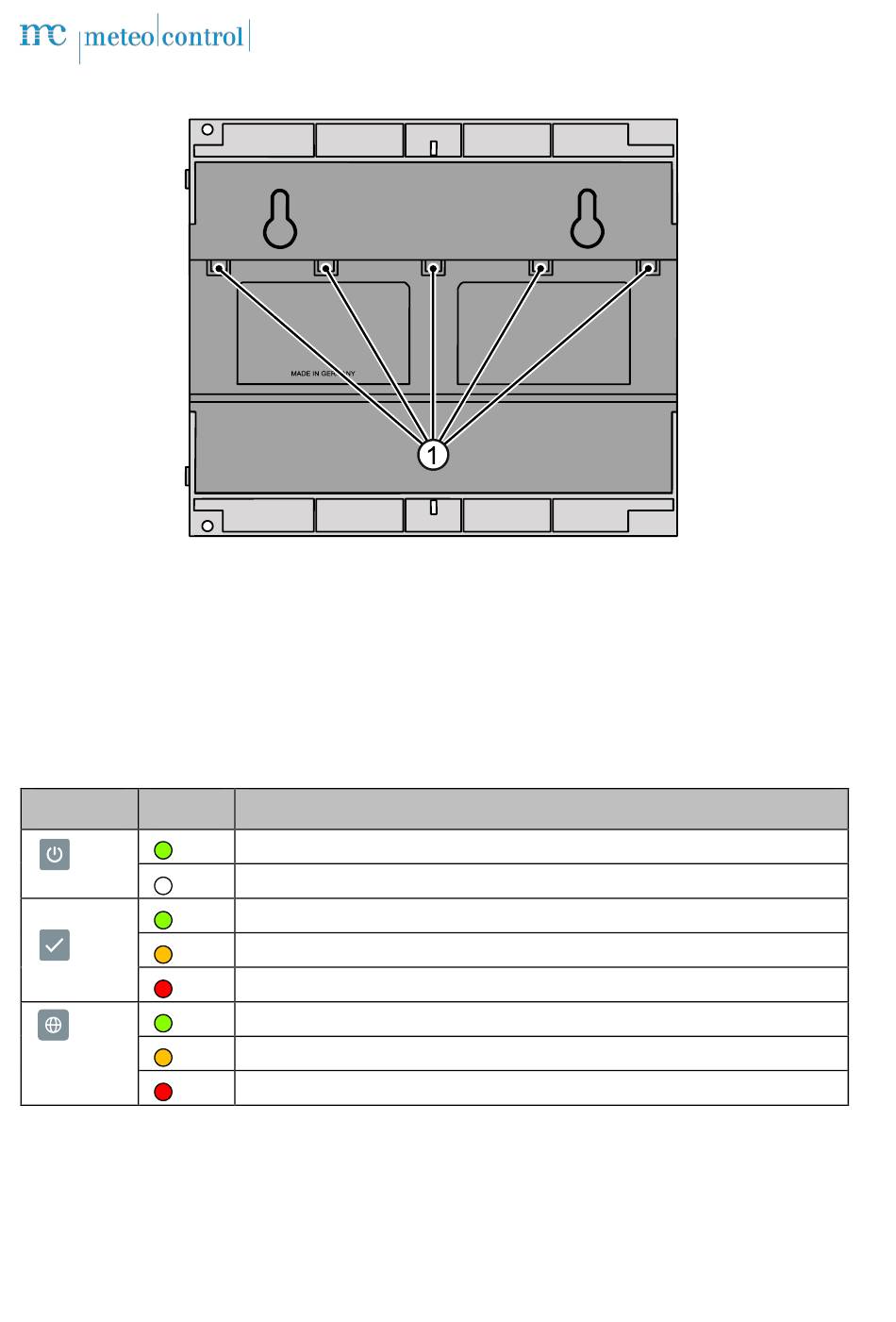

Abb. 2: Geräteübersicht Rückseite blue'Log
(1) Klemmvorrichtung für Hutschiene
6.3

Status-LEDs

Auf der Gerätevorderseite sind drei LED-Anzeigen mit folgender Bedeutung
untergebracht:
Symbol LED
blue'Log XM / XC
Bedeutung
blue'Log wird mit Spannung versorgt
Grün:
Aus: Keine Spannungsversorgung
Grün: System erfolgreich geladen: Normalbetrieb
Orange: System läuft hoch: Bootphase
Rot: System im Fehlerfall
Grün: Mit VCOM verbunden
Orange: Verbindungsaufbau zum VCOM
Rot: Keine Verbindung zum VCOM
