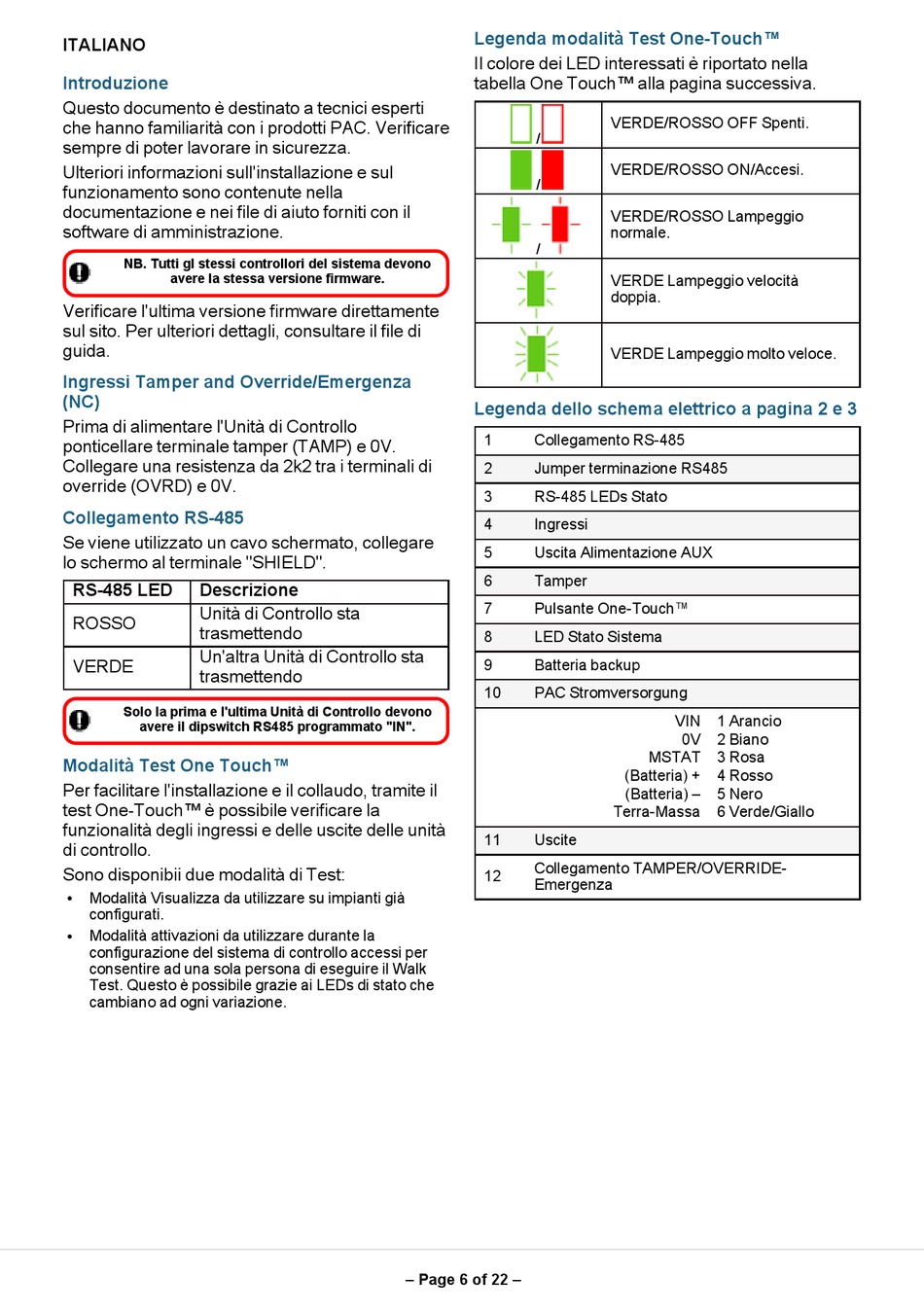

ITALIANO
Introduzione
Questo documento è destinato a tecnici esperti
che hanno familiarità con i prodotti PAC. Verificare
sempre di poter lavorare in sicurezza.
Ulteriori informazioni sull'installazione e sul
funzionamento sono contenute nella
documentazione e nei file di aiuto forniti con il
software di amministrazione.
NB. Tutti gl stessi controllori del sistema devono
avere la stessa versione firmware.
Verificare l'ultima versione firmware direttamente
sul sito. Per ulteriori dettagli, consultare il file di
guida.
Ingressi Tamper and Override/Emergenza
(NC)
Prima di alimentare l'Unità di Controllo
ponticellare terminale tamper (TAMP) e 0V.
Collegare una resistenza da 2k2 tra i terminali di
override (OVRD) e 0V.
Collegamento RS-485
Se viene utilizzato un cavo schermato, collegare
lo schermo al terminale "SHIELD".
RS-485 LED
Descrizione
Unità di Controllo sta
ROSSO
trasmettendo
Un'altra Unità di Controllo sta
VERDE
trasmettendo
Solo la prima e l'ultima Unità di Controllo devono
avere il dipswitch RS485 programmato "IN".
Modalità Test One Touch™
Per facilitare l'installazione e il collaudo, tramite il
test One-Touch™ è possibile verificare la
funzionalità degli ingressi e delle uscite delle unità
di controllo.
Sono disponibii due modalità di Test:
Modalità Visualizza da utilizzare su impianti già
l
configurati.
Modalità attivazioni da utilizzare durante la
l
configurazione del sistema di controllo accessi per
consentire ad una sola persona di eseguire il Walk
Test. Questo è possibile grazie ai LEDs di stato che
cambiano ad ogni variazione.
Legenda modalità Test One-Touch™
Il colore dei LED interessati è riportato nella
tabella One Touch™ alla pagina successiva.
/
/
/
Legenda dello schema elettrico a pagina 2 e 3
1
Collegamento RS-485
2
Jumper terminazione RS485
3
RS-485 LEDs Stato
4
Ingressi
5
Uscita Alimentazione AUX
6
Tamper
7
Pulsante One-Touch™
8
LED Stato Sistema
9
Batteria backup
10
PAC Stromversorgung
11
Uscite
Collegamento TAMPER/OVERRIDE-
12
Emergenza
– Page 6 of 22 –
VERDE/ROSSO OFF Spenti.
VERDE/ROSSO ON/Accesi.
VERDE/ROSSO Lampeggio
normale.
VERDE Lampeggio velocità
doppia.
VERDE Lampeggio molto veloce.
VIN
1 Arancio
0V
2 Biano
MSTAT
3 Rosa
(Batteria) +
4 Rosso
(Batteria) –
5 Nero
Terra-Massa
6 Verde/Giallo
