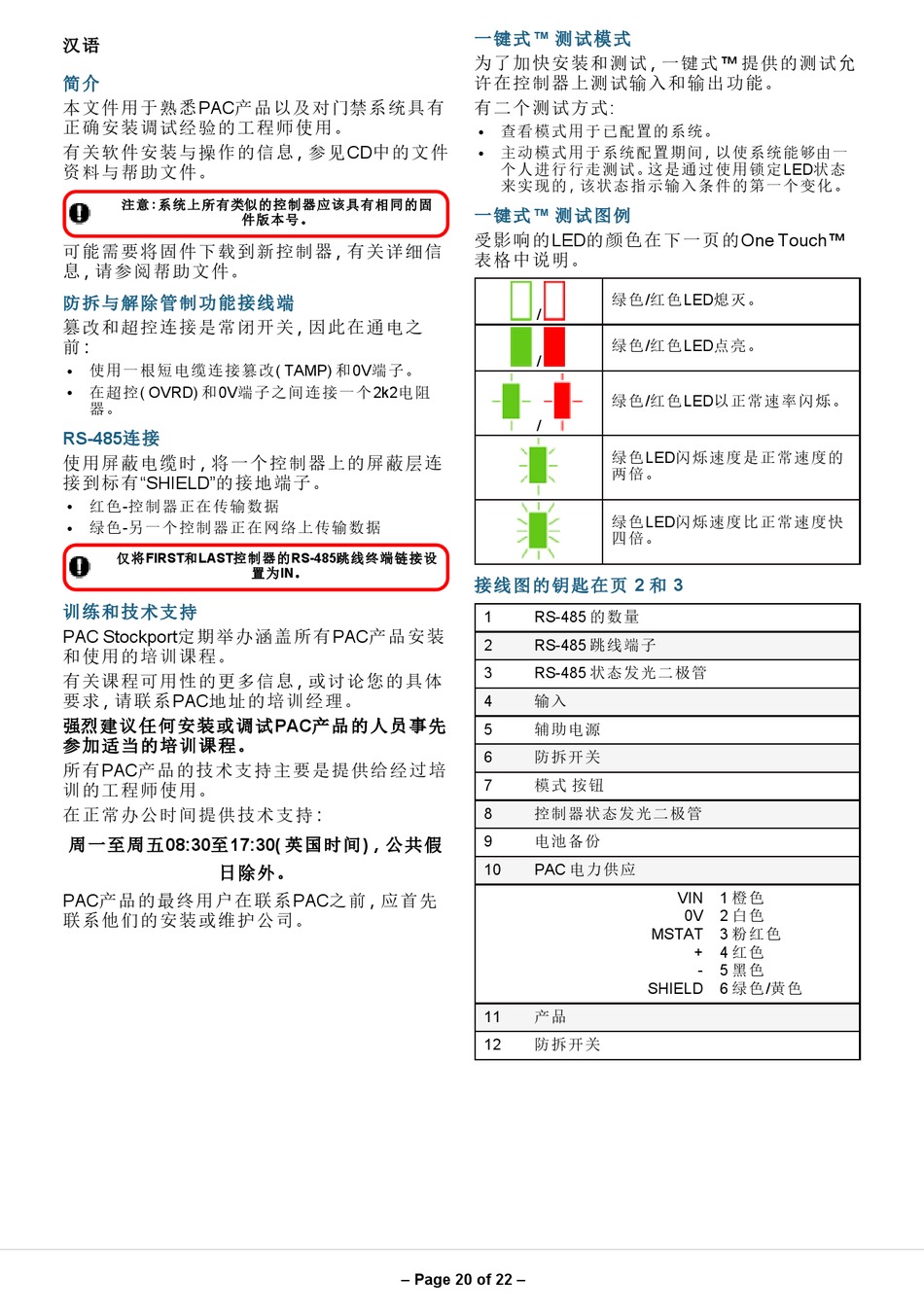

Comelit PAC 520 Kurzanleitung Seite 20

汉 语
简 介
本文 件用 于熟 悉PAC产 品以 及对门禁 系统具 有
正确 安装 调试 经验 的工程 师使 用 。
有关 软件 安装 与操 作的信 息， 参 见CD中的 文件
资料 与帮 助文 件 。
注 意 ： 系 统 上 所 有 类似 的 控 制 器 应 该 具 有 相 同 的 固
可能 需要 将固 件下 载到新 控制 器， 有 关详 细信
息， 请参阅 帮助 文件 。
防 拆 与 解 除 管 制 功 能 接 线 端
篡改 和超 控连 接是 常闭开 关， 因 此在 通电 之
前：
使 用 一根 短 电 缆连 接 篡 改( TAMP) 和 0V端子 。
l
在 超 控( OVRD) 和 0V端 子 之 间 连接 一 个 2k2电 阻
l
器 。
RS-485连 接
使用 屏蔽 电缆 时， 将 一个 控制器 上的 屏蔽 层连
接到 标有 "SHIELD"的 接地 端子 。
红 色 -控 制 器 正在 传 输 数据
l
绿 色 -另 一 个 控制 器 正 在网 络 上 传输 数 据
l
仅 将 FIRST和 LAST控 制 器 的 RS-485跳 线 终 端 链 接 设
训 练 和 技 术 支 持
PAC Stockport定期 举办 涵盖 所有PAC产品 安装
和使 用的 培训 课程 。
有关 课程 可用 性的 更多信 息， 或 讨论 您的 具体
要求 ， 请联 系PAC地址的 培训 经理 。
强烈 建 议 任 何 安 装 或 调 试 PAC产 品 的 人 员 事 先
参 加 适 当 的 培 训 课 程 。
所有 PAC产 品的技 术支 持主 要是提 供给 经过 培
训的 工程 师使 用 。
在正 常办 公时 间提 供技术 支持 ：
周 一 至 周 五 08:30至 17:30( 英 国 时 间 ) ， 公 共 假
日 除 外 。
PAC产 品的 最终用 户在 联系 PAC之前 ， 应首 先
联系 他们 的安 装或 维护公 司 。
件 版 本 号 。
置 为 IN。
– Page 20 of 22 –
一 键 式 ™ 测 试 模 式
为了 加快 安装 和测 试， 一 键式™ 提 供的测 试允
许在 控制 器上 测试 输入和 输出 功能 。
有二 个测 试方 式:
查 看 模式 用 于 已配 置 的 系统 。
l
主 动 模式 用 于 系统 配 置 期间 ， 以 使系 统 能 够由 一
l
个 人 进行 行 走 测试 。 这 是通 过 使 用锁 定 LED状态
来 实 现的 ， 该 状态 指 示 输入 条 件 的第 一 个 变化 。
一 键 式 ™ 测 试 图 例
受影 响的 LED的颜 色在 下一页 的One Touch™
表格 中说 明 。
绿 色 /红 色 LED熄 灭 。
/
绿 色 /红 色 LED点 亮 。
/
绿 色 /红 色 LED以 正 常 速率 闪 烁 。
/
绿 色 LED闪烁 速 度 是正 常 速 度的
两 倍 。
绿 色 LED闪烁 速 度 比正 常 速 度快
四 倍 。
接 线 图 的 钥 匙 在 页 2 和 3
RS-485 的 数 量
1
RS-485 跳 线 端子
2
RS-485 状 态 发光 二 极 管
3
输 入
4
辅 助 电源
5
防 拆 开关
6
模 式 按 钮
7
控 制 器状 态 发 光二 极 管
8
电 池 备份
9
PAC 电力 供 应
10
SHIELD
产 品
11
防 拆 开关
12
1 橙 色
VIN
2 白 色
0V
3 粉 红色
MSTAT
4 红 色
+
5 黑 色
-
6 绿 色/黄色
