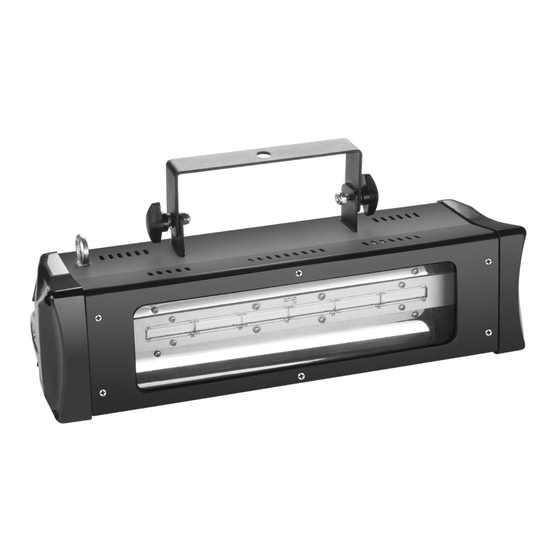

Cameo CLSTROBE1 Bedienungsanleitung
Cob led strobes
Verwandte Anleitungen für Cameo CLSTROBE1
Inhaltszusammenfassung für Cameo CLSTROBE1
- Seite 1 User´s MANUAL beDIeNUNGsANLeItUNG MANUeL D´UtILIsAtIoN MANUAL De UsUArIo INstrUKcJA obsŁUGI MANUALe D‘Uso cob led strobes 3 x 3.5W COB led STROBe cLstrobe1 6 x 10W COB led STROBe cLstrobe2...
- Seite 18 Wir freuen uns, dass Sie sich für ein Produkt von Cameo Light entschieden haben! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihren neuen Scheinwerfer von Cameo Light schnell optimal einsetzen können.
- Seite 19 3 x 3.5W COB led STROBe cLstrobe1 6 x 10W COB led STROBe cLstrobe2...
-
Seite 20: Sicherheitshinweise
SICHeRHeITShINweIse: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 21 SICHeRHeITShINweIse: 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz- buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist.
-
Seite 22: Einführung
• Longlife-LEDs mit besonders langer Lebensdauer • Halterung inklusive BedIeNUNG: Die Cameo COB-LED Stroboskope CLSTROBE1 und CLSTROBE2 sind DMX-512 steuerbare Effekt-Strahler. Sie sind mit weißen, hocheffizienten Chip-On-Board LEDs ausgestattet, deren Intensität und Blitzfrequenz sich unabhängig voneinander einstellen lassen. Die Cameo COB-LED Stroboskope können sowohl einzeln als auch im Master/Slave-Betrieb, per Musiksteuerung... -
Seite 23: Rückseite
RÜCKseIte (cLstrobe1 AbGebILDet) Anschlüsse, Steuerung und Funktionen der CAMeO Stroboskope ClSTROBe1 und ClSTROBe2 sind identisch. STROMZUFÜHRUNG Fest verbundenes 1 m Netzkabel mit Schuko-Stecker. SICHeRUNGSHAlTeR WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (Angaben auf der Geräterückseite). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. -
Seite 24: Bedienung
BedIeNUNG: Anschlüsse, Steuerung und Funktionen der CAMeO Stroboskope ClSTROBe1 und ClSTROBe2 sind identisch. BlITZFReQUeNZ eINSTelleN Drücken Sie die MODE-Taste so oft, bis im Display „F-_“ erscheint. Wählen Sie nun mit Hilfe der Tasten UP und DOWN die gewünschte Blitzfrequenz von F-0 (lang- samste Blitzfrequenz) bis F-9 (schnellste Blitzfrequenz). -
Seite 25: Slave-Modus
BedIeNUNG: SlAVe-MOdUS Bringen Sie den Strahler, der als Slave-Einheit dienen soll, in den DMX- Startadressen Modus. Verbinden Sie die Slave- und die Master-Einheit des gleichen Typs mit einem DMX-Kabel (Master-Einheit DMX OUT -- Slave-Ein- heit DMX IN). Stellen Sie Helligkeit und Blitzfrequenz an der Master-Einheit ein. -
Seite 26: Dmx Steuerung
dMx steUerUNG: 2-KANAl-MOdUS KANAl WeRT FUNKTION 000 - 255 Blitzfrequenz (0 - 100%) 000 - 255 Helligkeit (0 - 100%) -
Seite 27: Dmx Verbindung
dMx VerbINDUNG: dMx-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunika- tion zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/ die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen „DMX IN“- und „DMX OUT“-Anschlüsse (XLR- Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird. - Seite 28 DMX-KABel: HINWeIS: • Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Kurzschlüssen und Systemfehlern führen.
-
Seite 29: Technische Daten
TeCHNISCHe DAteN: Modellbezeichnung: ClSTROBe1 Produktart: Stroboskop Typ: LED-Technik Farbspektrum: weiß LED Anzahl: LED Typ: 3,5 W COB-LED Abstrahlwinkel: 80° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 2-Kanal DMX Funktionen: Blitzfrequenz, Helligkeit Standalone Funktionen: Blitzfrequenz, Helligkeit, Musiksteuerung, Slave-Modus Anschluss für analogen Controller:... - Seite 30 technische DATEN: Modellbezeichnung: ClSTROBe2 Produktart: Stroboskop Typ: LED-Technik Farbspektrum: weiß LED Anzahl: LED Typ: 10 W COB-LED Abstrahlwinkel: 80° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 2-Kanal DMX Funktionen: Blitzfrequenz, Helligkeit Standalone Funktionen: Blitzfrequenz, Helligkeit, Musiksteuerung, Slave-Modus Anschluss für analogen Controller: 6,3 mm Klinke IN/OUT (10V Impuls-Signal) Bedienelemente: Mode, Up, Down...
-
Seite 31: Garantiebestimmungen
GARANTIeBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern er- weitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 32: Haftungsbeschränkung
herstellerERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 33: Korrekte Entsorgung Dieses Produktes
herstellerERKLÄRUNGEN: KORReKTe eNTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 100 WWW.cameoliGht.COM adam hall Gmbh | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
