HP 3PAR StoreServ 7000 Installationshandbuch Seite 19

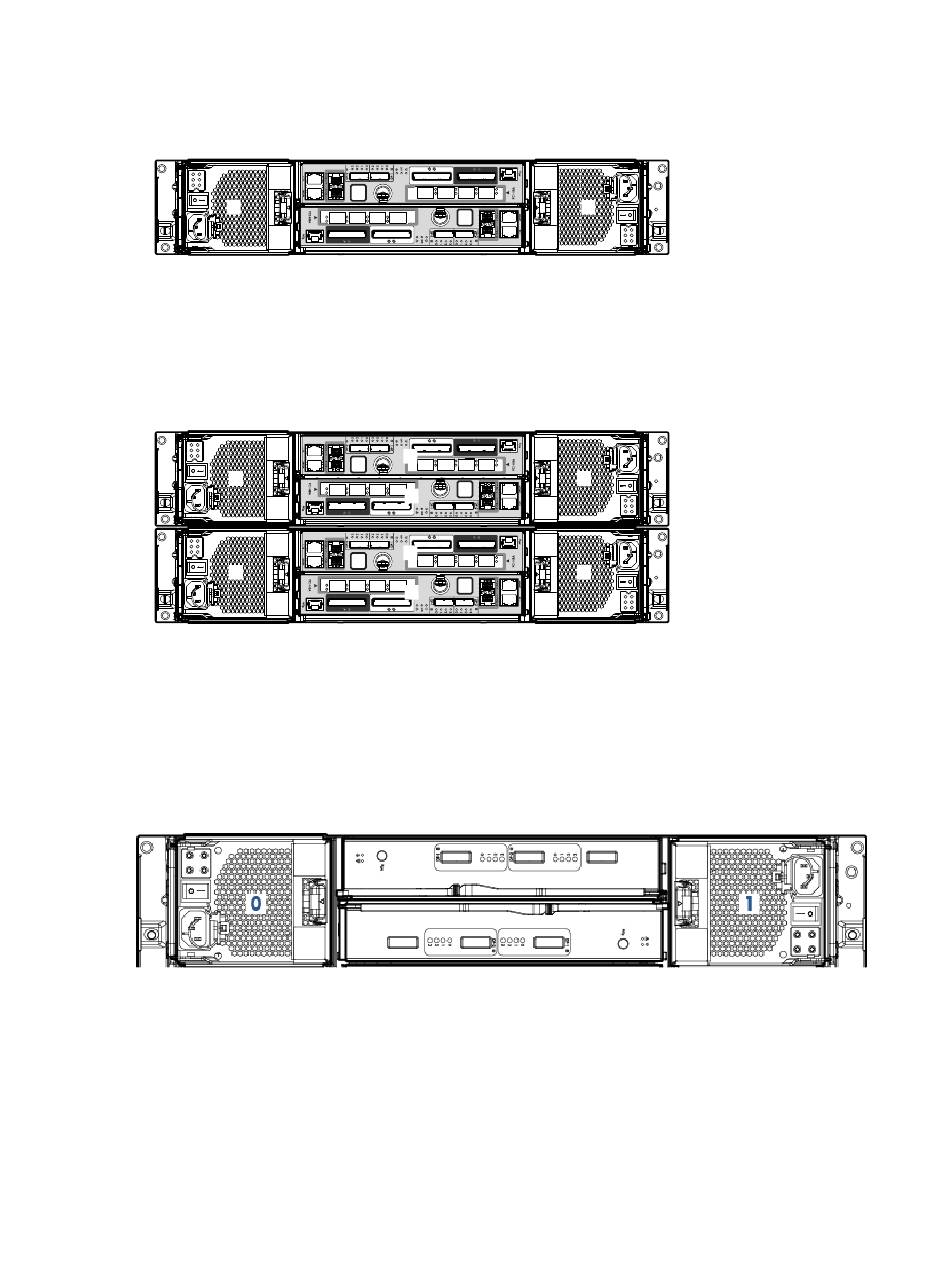

Abbildung 8 Nummerierung der Netz-/Kühlungsmodule beim HP 3PAR 7200 (2U) Controller Node
Enclosure
0
Abbildung 9 Nummerierung der Netz-/Kühlungsmodule beim HP 3PAR 7400 (4U) Controller Node
Enclosure
0
0
Im HP 3PAR M6720 Drive Enclosure befinden sich die beiden Netz-/Kühlungsmodule diagonal
zueinander. Die verbleibenden Netz-/Kühlungsmoduleinschübe werden mit Leermodulen abgedeckt
(siehe Abbildung 10, „Netz-/Kühlungsmodulnummerierung beim HP M6710"
Abbildung 1 1, „Netz-/Kühlungsmodulnummerierung beim HP
Abbildung 10 Netz-/Kühlungsmodulnummerierung beim HP M6710
1 1
3 3
1 1
2
1 1
1 1
0
Übersicht über die Nummerierung der Komponenten
und
M6720").
19
